Complex Phase Difference

Различие фаз между двумя комплексными сигналами

развернуть все на странице
  • Библиотека:

  • Блоки Communications Toolbox/Utility

  • Complex Phase Difference block

Описание

Блок Комплексное Различие Фаз вычисляет различие фаз в радианах между вторым входным сигналом и первым входным сигналом. Элементы выхода находятся между - Этот блок независимо обрабатывает каждую пару соответствующих элементов.

Порты

Вход

расширить все

Первый входной сигнал, заданный как скаляр, вектор-столбец или матрица. Если оба входных сигналов нескаляра, они должны быть одинаковой размерностью.

Примечание

Этот блок обрабатывает сложные сигналы. Вещественные значения в входных портах приводятся к комплексным числам с +j0 комплексные компоненты.

Типы данных: double | single
Поддержка комплексного числа: Да

Второй входной сигнал, заданный как скаляр, вектор-столбец или матрица. Если оба входных сигналов нескаляра, они должны быть одинаковой размерностью. In2 должны быть совпадающего типа данных, что и In1.

Примечание

Этот блок обрабатывает сложные сигналы. Вещественные значения в входных портах приводятся к комплексным числам с +j0 комплексные компоненты.

Типы данных: double | single

Выход

расширить все

Сдвиг фазы различия в радианах, возвращается как скаляр, вектор-столбец или матрица. Если любой входной сигнал нескаляр, размер выходного сигнала совпадает с размерностью нескалярного входного сигнала. Выход является различием фаз между вторым входным сигналом и первым входным сигналом. Элементы выходного сигнала между-π и π и являются совпадающим типом данных как входными сигналами.

Примеры моделей

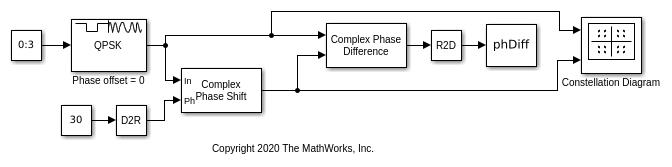

Apply Complex Phase Shift to QPSK Signal

Применить комплексный сдвиг фазы к сигналу QPSK

Модель применяет QPSK модуляцию, а затем применяет сдвиг фазы к сигналу. Вычислите различие фаз и постройте график созвездия сигнала до и после сдвига фаз.

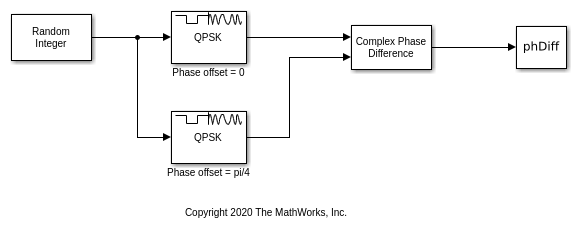

Calculate Complex Phase Difference Between QPSK Modulated Signals

Вычисление комплексного различия фаз между модулированными сигналами QPSK

Модель генерирует случайные целые числа и применяет QPSK модуляцию. Первый QPSK модулятор имеет смещение фазы 0, в то время как второй имеет смещение фазы pi/4.

Характеристики блоков

Типы данных

double | single

Многомерные сигналы

no

Сигналы переменного размера

no

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

.

См. также

Блоки

Представлено до R2006a
