pmdemod
Фазовая демодуляция
Синтаксис
z = pmdemod(y,Fc,Fs,phasedev)
z = pmdemod(y,Fc,Fs,phasedev,ini_phase)
Описание
z = pmdemod(y,Fc,Fs,phasedev) демодулирует сигнал с фазовой модуляцией y на частоте несущей Fc (герц). z и сигнал несущей имеет частоту дискретизации Fs (hertz), где Fs должен быть по крайней мере 2*Fc. The phasedev Аргумент является фазовым отклонением модулированного сигнала в радианах.
z = pmdemod(y,Fc,Fs,phasedev,ini_phase) задает начальную фазу модулируемого сигнала в радианах.
Примеры
Восстановление модулированного по фазе сигнала из канала AWGN
Установите частоту дискретизации. Чтобы построить график сигналов, создайте временной вектор.
fs = 50; t = (0:2*fs+1)'/fs;
Создайте синусоидальный входной сигнал.
x = sin(2*pi*t) + sin(4*pi*t);
Установите частоту несущей и отклонение фазы.
fc = 10; phasedev = pi/2;
Модулируйте входной сигнал.
tx = pmmod(x,fc,fs,phasedev);
Передайте сигнал через канал AWGN.
rx = awgn(tx,10,'measured');Демодулируйте сигнал с шумом.
y = pmdemod(rx,fc,fs,phasedev);

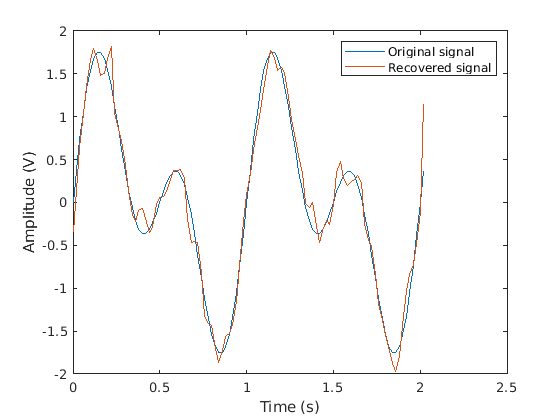

Постройте график исходных и восстановленных сигналов.
figure; plot(t,[x y]); legend('Original signal','Recovered signal'); xlabel('Time (s)') ylabel('Amplitude (V)')
