Соседняя и сопутствующая помехи
Эта модель показывает эффекты соседней и сопутствующей интерференции на модулированном PSK сигнале. Модель включает два интерфера, Interferer 1 и Interferer 2. Модель позволяет вам изменить смещение частоты и усиление степени каждого интерферента, и просмотреть эффекты на графике спектра.
Исследование примера

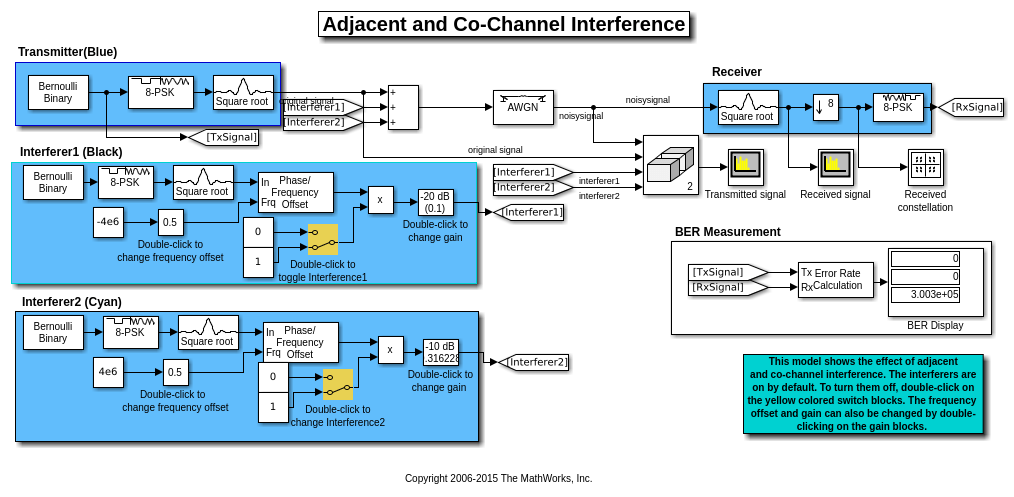

Система связи в этом примере включает в себя следующие компоненты:
Передатчик, который создает PSK модулированный сигнал и применяет квадратный корень фильтр приподнятого косинуса. Результатом является исходный сигнал, к которому добавляется интерференция.
Два интерфера, Interferer1 и Interferer2, каждый из которых аналогичен переданному сигналу, но имеет изменяемые смещение частоты и коэффициент усиления степени. Суммарный блок в модели добавляет два интерферирующих сигнала к исходному сигналу. По умолчанию оба интерфера активны; однако можно деактивировать один или оба интерфера, как описано в Экспериментировании с Примером ниже.
Система координат
AWGN channel.Приемник, который фильтрует, уменьшает и демодулирует принятый сигнал.
Результаты и отображения
Когда вы запускаете симуляцию, блок с меткой BER Display показывает вероятность битовой ошибки для исходного сигнала. The Display блок показывает трехэлементный вектор, содержащий вычисленную вероятность битовой ошибки (BER), количество наблюдаемых ошибок и количество обработанных бит.
Блоки Scope в модели отображают следующие величины:

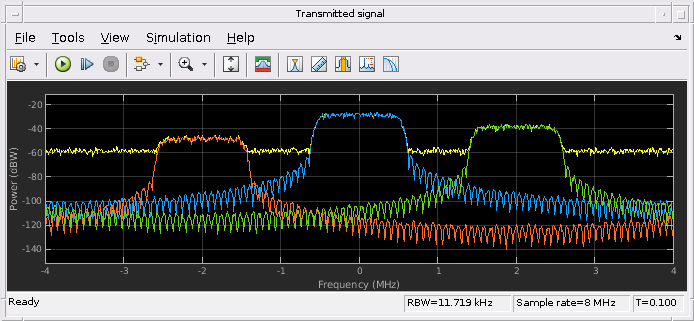

Спектры исходного и интерферирующего сигналов и шумного переданного сигнала

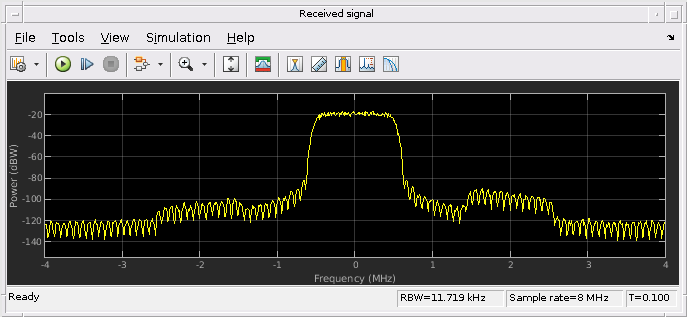

Спектр принимаемого сигнала

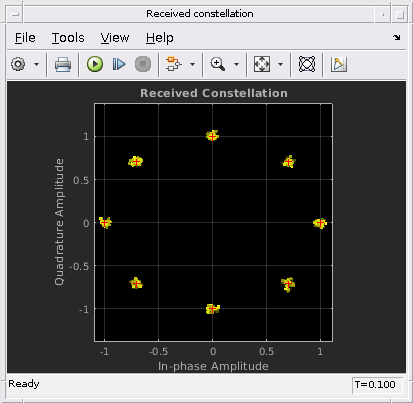

A графика поля точек принятого сигнального созвездия
Эксперименты с Примером
Чтобы деактивировать помеху, дважды кликните блок switch, который соответствует этому помехе. В анализаторе спектра «Переданный сигнал» заметьте эффект опускания интерферирующего сигнала.
Чтобы уменьшить смещение частоты интерферирующего сигнала, дважды кликните блок усиления Slider, который соответствует этому помехе, и перемещайте ползунок. Когда вы уменьшаете смещение, анализатор спектра «Переданный сигнал» показывает интерферирующий сигнал, медленно перемещающийся от соседнего канала в полосу частот исходного сигнала и в конечном счете вызывающий взаимную интерференцию. Значения BER медленно ухудшаются, когда смещение уменьшается, потому что точки 8-PSK созвездия становятся трудными для демодуляции.
Чтобы изменить усиление степени мешающего сигнала, дважды кликните блок усиление дБ и измените параметр Gain. Наблюдайте эффект на анализатор спектра «Передаваемый сигнал». Если вы уменьшаете отрицательное усиление дБ, BER ухудшается, особенно при наличии ко-канальных помех.
