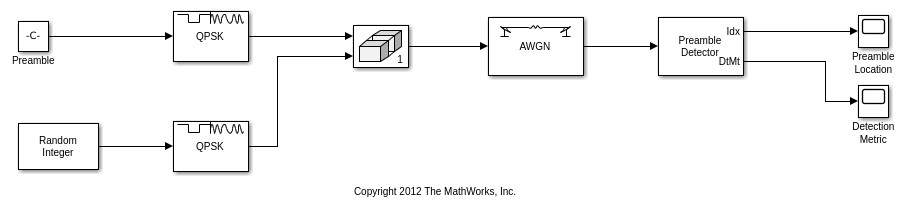

Используйте кнопку Открыть модель, чтобы открыть detect_complex_preamble модель. Модель создает пакет путем генерации сложной преамбулы и подготовки ее к последовательности символов QPSK. Пакет проходит через шумный канал и вводится в блок Preamble Detector. Местоположения преамбулы и выходы обнаружения отображаются двумя блоками Time Scope.

Запустите модель.

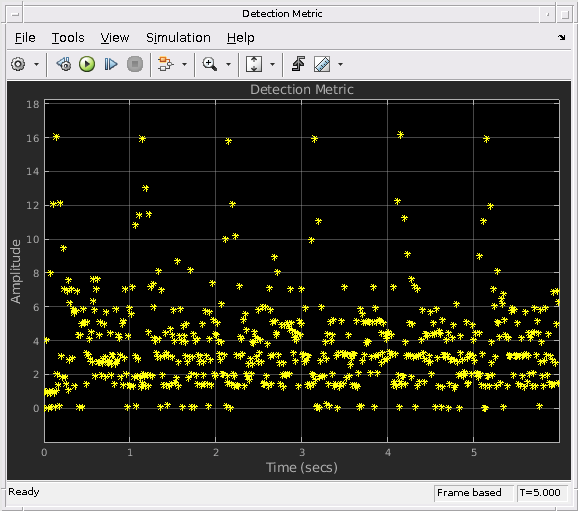

Для каждого 1 с системой координат показано много мест в преамбуле. Это связано с тем, что метрика обнаружения превышает порог несколько раз в каждой системе координат. Это указывает, что порог обнаружения слишком низкий. В идеале для каждой системы координат должно быть только одно местоположение, поскольку существует только одна преамбула. Глядя на график метрики обнаружения, это предполагает, что порог 15 приведет к выбору метрики обнаружения пика.

Измените порог обнаружения с 3 до 15. Перезапустите модель.

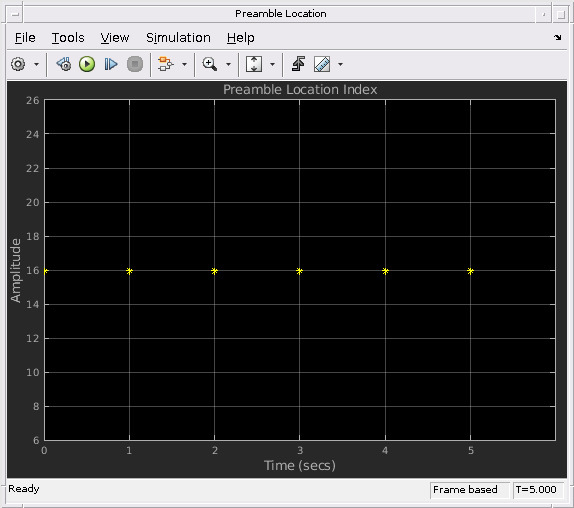

В каждой системе координат индекс местоположения равен 16. Это правильно, потому что преамбула имеет длину 16 символов.
