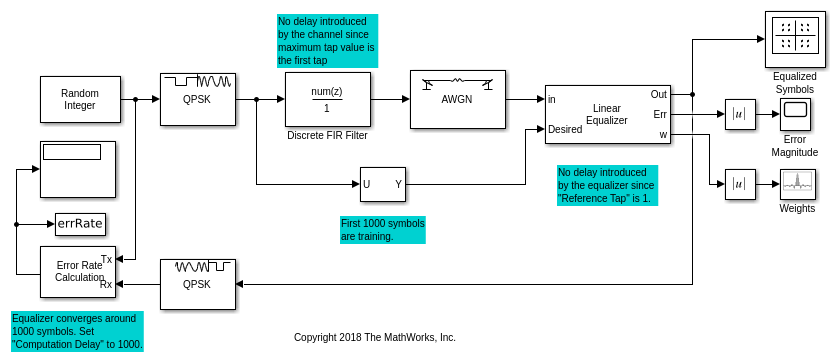

The slex_lineq_qpsk_signal модель генерирует последовательность M = 4, используя Random Integer Generator блок. Последовательность модулируется M-PSK Modulator Baseband блок, отфильтрованный с Discrete FIR Filter блокируйте, а затем нарушайте с AWGN блок. The Linear Equalizer блок выравнивает последовательность данных, данные демодулируются с помощью M-PSK Demodulator Baseband блок, и вычисляется вероятность битовой ошибки. Путь сигнала из модулятора разделен на Selector блок, который предоставляет первые 1000 символов модулированного сигнала эквалайзеру в качестве начальной обучающей последовательности.

Задержка между переданным и принятым сигналом не вводится, потому что максимальное значение отвода является первым отводом дискретной конечной импульсной характеристики, и контрольным отводом эквалайзера является 1. Эквалайзер сходится после примерно 1000 символов, поэтому это значение используется для вычислительной задержки Error Rate Calculation блок.

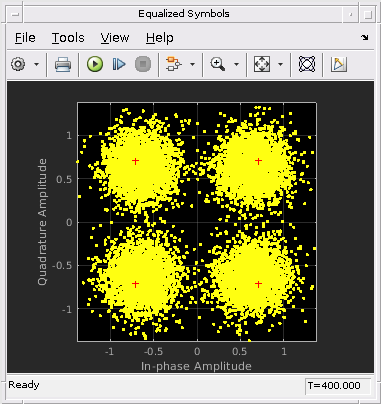

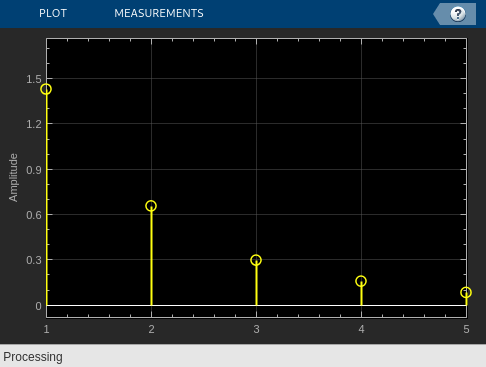

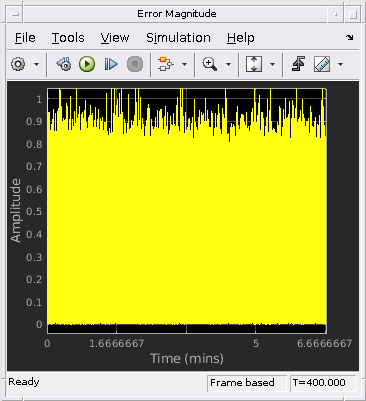

Отображается вычисленная вероятность ошибки, и на графиках показаны уравненное созвездие, уравненные веса отвода и величина ошибки сигнала.

Computed error rate = 0.0024444
