plotresponse

Постройте динамическую характеристику временных рядов сети

Синтаксис

plotresponse(t,y)
plotresponse(t1,'name',t2,'name2',...,y)
plotresponse(...,'outputIndex',outputIndex)

Описание

plotresponse(t,y) принимает целевые временные ряды t и выход временных рядов y, и строит их на одной оси, показывая ошибки между ними.

plotresponse(t1,'name',t2,'name2',...,y) принимает несколько пар «цель/имя», обычно определяя цели обучения, валидации и тестирования и выходы. Он строит графики откликов с цветами, указывающими на различные целевые наборы.

plotresponse(...,'outputIndex',outputIndex) опционально определяет, какой элемент ошибки коррелируется и строится. Значение по умолчанию является 1.

Примеры

Постройте графики целевых и выходных данных временных рядов

В этом примере показов, как использовать сеть NARX для решения временных рядов задачи.

[X,T] = simplenarx_dataset;
net = narxnet(1:2,20);
[Xs,Xi,Ai,Ts] = preparets(net,X,{},T);
net = train(net,Xs,Ts,Xi,Ai);
Y = net(Xs,Xi,Ai);
plotresponse(Ts,Y)

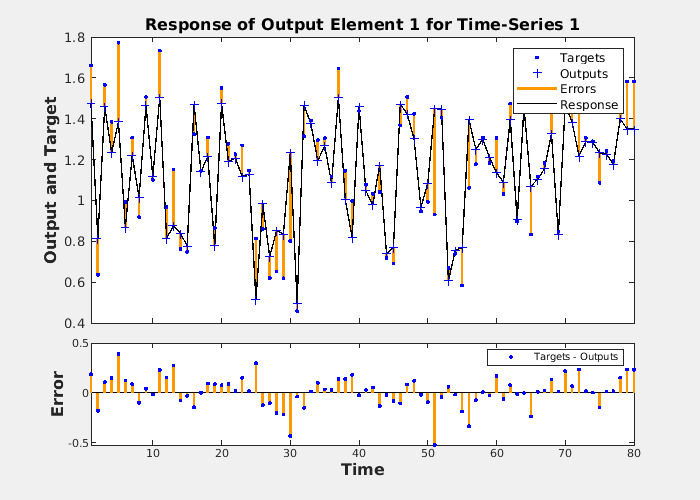

Figure Time-Series Response (plotresponse) contains 2 axes. Axes 1 with title Response of Output Element 1 for Time-Series 1 contains 4 objects of type line. These objects represent Errors, Response, Targets, Outputs. Axes 2 contains 3 objects of type line. This object represents Targets - Outputs.

Введенный в R2010b
