Алгоритмический рабочий процесс

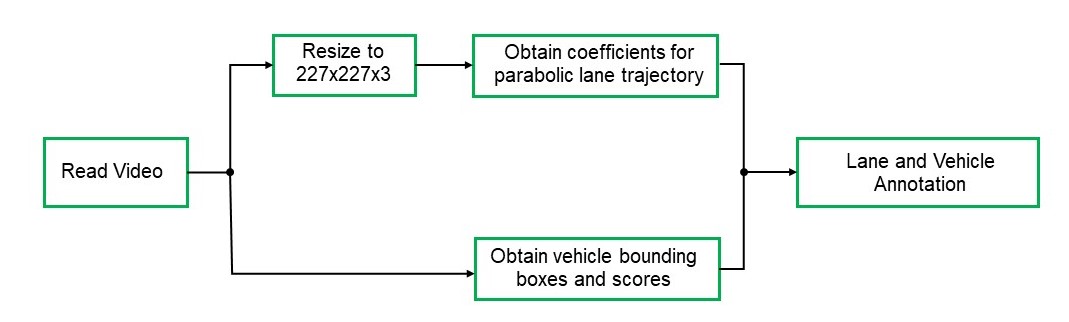

Показан блок алгоритмического рабочего процесса модели Simulink.

Получите предварительно обученные сети обнаружения маршрутов и транспортных средств

The getVehicleDetectionAndLaneDetectionNetworks функция загружает trainedLaneNet.mat и yolov2ResNet50VehicleExample.mat файлы, если они еще не присутствуют.

getVehicleDetectionAndLaneDetectionNetworks()

Downloading pretrained lane detection network (143 MB)...
Downloading pretrained vehicle detection network (98 MB)...

Загрузить пример видео

if ~exist('./caltech_washington1.avi', 'file')
    url = 'https://www.mathworks.com/supportfiles/gpucoder/media/caltech_washington1.avi';
    websave('caltech_washington1.avi', url);
end

Модель Simulink обнаружения маршрута и транспортного средства

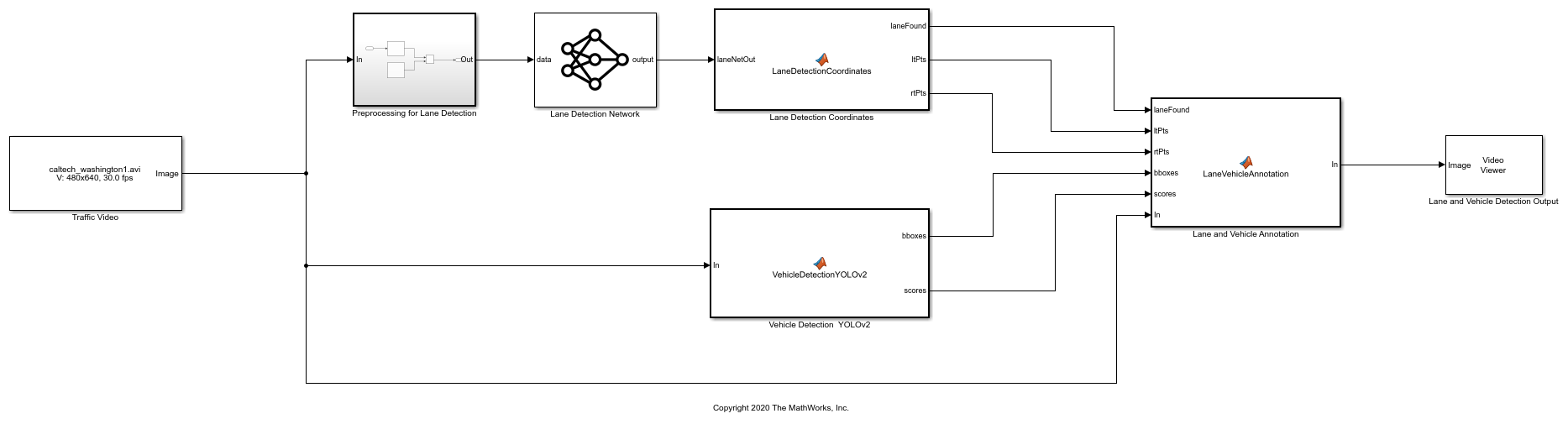

Показана модель Simulink для выполнения обнаружения маршрута и транспортного средства на видео трафика. Когда модель запускается, Video Viewer блок отображает видео трафика с аннотациями маршрута и транспортного средства.

open_system('laneAndVehicleDetectionMDL');

Обнаружение маршрута

Для обнаружения маршрута видео трафика предварительно обрабатывается путем изменения размера каждой системы координат видео на 227 227 3 и затем масштабируется в 255 раз. Предварительно обработанные системы координаты затем вводятся в trainedLaneNet.mat сеть загружена в Predict блок из Deep Learning Toolbox™. Эта сеть принимает изображение как вход и выходы два контуров маршрута, которые соответствуют левой и правой полосе автомобиля , оборудованного датчиком. Каждый контур маршрута представлен параболическим уравнением:

Здесь y - боковое смещение, а x - продольное расстояние от транспортного средства. Сеть выводит три параметра a, b и c на полосу. Сетевая архитектура аналогична AlexNet за исключением того, что последние несколько слоев заменены слоем меньшего полносвязного слоя и выхода регрессии. The Lane Detection Coordinates Блок MATLAB function задает функцию lane_detection_coordinates который принимает выход из блока предсказания и выводит три параметра; laneFound, ltPts, и rtPts. Пороговое значение используется, чтобы определить, найдены ли и левые и правые контуры маршрута. Если оба найдены, laneFound задан как true, и траектории контуров вычисляются и сохраняются в ltPts и rtPts соответственно.

type lane_detection_coordinates

function [laneFound,ltPts,rtPts] = lane_detection_coordinates(laneNetOut)

% Copyright 2020 The MathWorks, Inc.

persistent laneCoeffMeans;
if isempty(laneCoeffMeans)
    laneCoeffMeans = [-0.0002    0.0002    1.4740   -0.0002    0.0045   -1.3787];
end

persistent laneCoeffStds;
if isempty(laneCoeffStds)
    laneCoeffStds = [0.0030    0.0766    0.6313    0.0026    0.0736    0.9846];
end

params = laneNetOut .* laneCoeffStds + laneCoeffMeans;

isRightLaneFound = abs(params(6)) > 0.5; %c should be more than 0.5 for it to be a right lane
isLeftLaneFound =  abs(params(3)) > 0.5;

persistent vehicleXPoints;
if isempty(vehicleXPoints)
    vehicleXPoints = 3:30; %meters, ahead of the sensor
end

ltPts = coder.nullcopy(zeros(28,2,'single'));
rtPts = coder.nullcopy(zeros(28,2,'single'));

if isRightLaneFound && isLeftLaneFound
    rtBoundary = params(4:6);
    rt_y = computeBoundaryModel(rtBoundary, vehicleXPoints);
    ltBoundary = params(1:3);
    lt_y = computeBoundaryModel(ltBoundary, vehicleXPoints);

    % Visualize lane boundaries of the ego vehicle
    tform = get_tformToImage;
    % map vehicle to image coordinates
    ltPts =  tform.transformPointsInverse([vehicleXPoints', lt_y']);
    rtPts =  tform.transformPointsInverse([vehicleXPoints', rt_y']);
    laneFound = true;
else
    laneFound = false;
end

end

Обнаружение транспортного средства

Этот пример использует сеть на основе YOLO v2 для обнаружения транспортного средства. Сеть обнаружения объектов YOLO v2 состоит из двух подсетей: сети редукции данных и сети обнаружения. Эта предварительно обученная сеть использует ResNet-50 для редукции данных. Подсеть обнаружения является небольшой CNN по сравнению с сетью редукции данных и состоит из нескольких сверточных слоев и слоев, характерных для YOLO v2.

Модель Simulink выполняет обнаружение транспортного средства внутри MATLAB Function блочное Vehicle Detection YOLOv2. Этот функциональный блок задает функцию vehicle_detection_yolo_v2 который загружает предварительно обученный детектор YOLO v2. Эта сеть принимает изображение как вход и выводит координаты ограничивающего прямоугольника вместе с оценками достоверности для транспортных средств на изображении.

type vehicle_detection_yolo_v2

function [bboxes,scores] = vehicle_detection_yolo_v2(In)

% Copyright 2020 The MathWorks, Inc.

persistent yolodetector;
if isempty(yolodetector)
    yolodetector = coder.loadDeepLearningNetwork('yolov2ResNet50VehicleExample.mat');
end

[bboxes,scores,~] = yolodetector.detect(In, 'threshold', .2);

end

Аннотация ограничивающих коробок транспортного средства и траектории маршрута в видео трафика

The Lane and Vehicle Annotation Блок MATLAB function задает функцию lane_vehicle_annotation который аннотирует ограничительные рамки транспортного средства вместе с оценками достоверности. Если laneFound true, тогда левые и правые контуры маршрута хранятся в ltPts и rtPts накладываются на видео трафика.

type lane_vehicle_annotation

function In = lane_vehicle_annotation(laneFound, ltPts, rtPts, bboxes, scores, In)

% Copyright 2020 The MathWorks, Inc.

if ~isempty(bboxes)
    In = insertObjectAnnotation(In, 'rectangle', bboxes, scores);
end

pts = coder.nullcopy(zeros(28, 4, 'single'));
if laneFound
    prevpt =  [ltPts(1,1) ltPts(1,2)];
    for k = 2:1:28
        pts(k,1:4) = [prevpt ltPts(k,1) ltPts(k,2)];
        prevpt = [ltPts(k,1) ltPts(k,2)];
    end
    In = insertShape(In, 'Line', pts, 'LineWidth', 2);
    prevpt =  [rtPts(1,1) rtPts(1,2)];
    for k = 2:1:28
        pts(k,1:4) = [prevpt rtPts(k,1) rtPts(k,2)];
        prevpt = [rtPts(k,1) rtPts(k,2)];
    end
    In = insertShape(In, 'Line', pts, 'LineWidth', 2);
    In = insertMarker(In, ltPts);
    In = insertMarker(In, rtPts);
end

end

Запуск симуляции

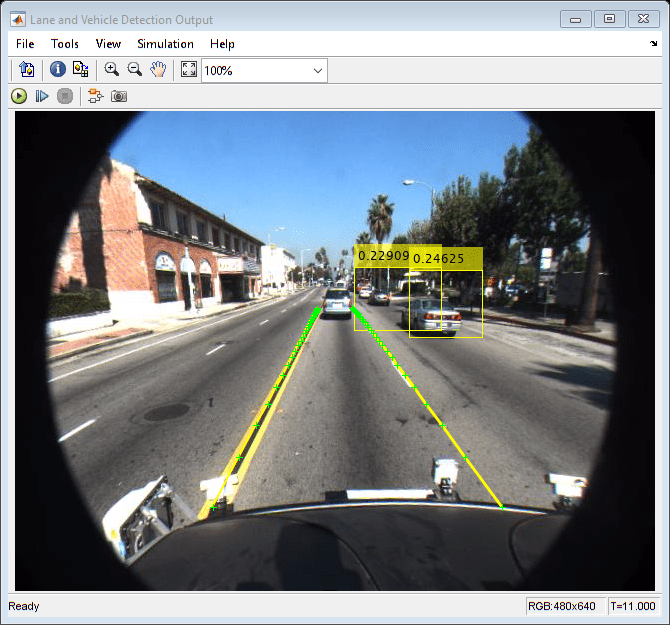

Чтобы проверить алгоритмы обнаружения маршрута и транспортного средства и отобразить траектории маршрута, ограничительные рамки и счета транспортного средства для видео трафика, загруженного в модель Simulink, запустите симуляцию.

set_param('laneAndVehicleDetectionMDL', 'SimulationMode', 'Normal');
sim('laneAndVehicleDetectionMDL');

Warning: Saturate on overflow detected.

In MATLAB Function '<a
href="matlab:Stateflow.Debug.Runtime.open_object('laneAndVehicleDetectionMDL/Lane
and Vehicle Annotation', 0);">laneAndVehicleDetectionMDL/Lane and Vehicle
Annotation</a>':

    function In = LaneVehicleAnnotation(laneFound, ltPts, rtPts, bboxes, scores,
    In)

Suggested Actions:
    • Suppress future instances of this diagnostic from this source. - <a
    href="matlab:Simulink.SuppressedDiagnostic({'laneAndVehicleDetectionMDL/Lane
    and Vehicle
    Annotation'},'Stateflow:Runtime:DataSaturateError');">Suppress</a>


Генерация кода

С помощью GPU Coder™ можно ускорить выполнение модели на графических процессорах NVIDIA ® и сгенерировать код CUDA ® для модели. Для получения дополнительной информации смотрите Генерацию кода для модели Глубокое Обучение Simulink, которая выполняет обнаружение маршрута и транспортного средства (GPU Coder).

Очистка

Закройте модель Simulink.

close_system('laneAndVehicleDetectionMDL/Lane and Vehicle Detection Output');
close_system('laneAndVehicleDetectionMDL');
