getSpectrumData

Сохраните данные спектра, показанные в спектральном анализаторе

Свернуть все на странице

Синтаксис

spectrumTable = getSpectrumData(scope)

Описание

spectrumTable = getSpectrumData(scope) возвращает спектр и спектрограмму, отображенные на анализаторе спектра, вместе с дополнительной статистикой о спектре.

Примеры

свернуть все

Открыть скрипт

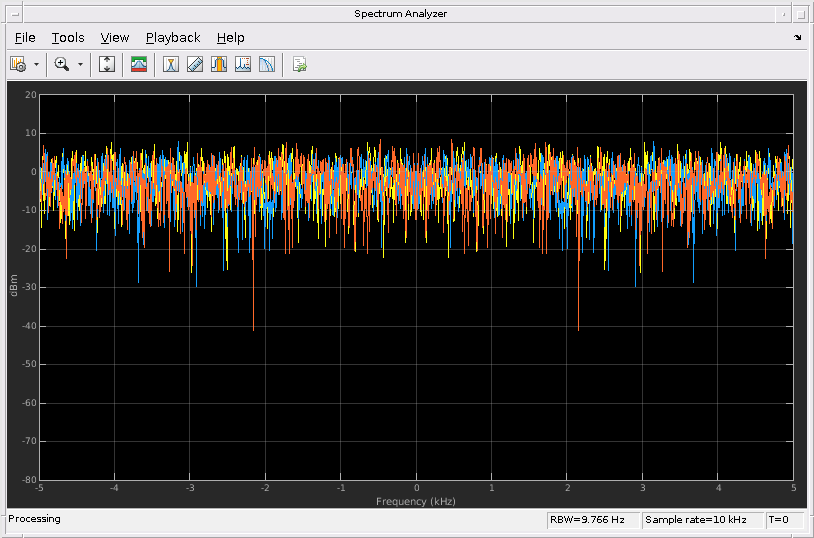

Сохраните оценку спектра, отображенную на анализаторе спектра.

Создайте объект системы анализатора спектра, scope, и сгенерировать данные.

scope = dsp.SpectrumAnalyzer;
scope(randn(5000,3))

Сохраните данные из последнего спектра, показанного на анализаторе спектра, в таблицу.

specTable = getSpectrumData(scope)

specTable =

  1x3 table

    SimulationTime       Spectrum        FrequencyVector
    ______________    _______________    _______________

        {[0]}         {1536x3 double}    {1536x1 double}

Входные параметры

свернуть все

Анализатор спектра, который вы хотите запросить. Задайте dsp.SpectrumAnalyzer Системная object™ или SpectrumAnalyzerConfiguration объект для блока спектрального анализатора.

Выходные аргументы

свернуть все

Возвращается таблица спектра, содержащая следующие поля:

ОбластьОписание
SimulationTimeВремя симуляции
SpectrumСтепени, плотности степени или спектре
SpectrogramСпектрограммы данных
MinHoldTraceМинимальная задержка трассировки данных
MaxHoldTraceМаксимальные данные отслеживания удержания
FrequencyVectorВектор частоты

См. также

Функции

Объекты

Объекты

Блоки

Введенный в R2017b

Документация DSP System Toolbox
