Адаптивная сходимость фильтров

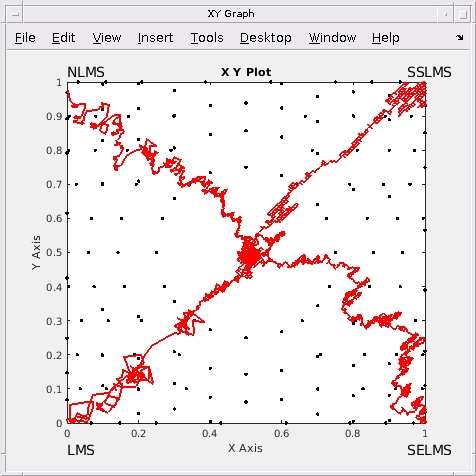

Этот пример показывает путь сходимости, взятый различными алгоритмами адаптивной фильтрации. График является последовательностью точек вида (w1, w2), где w1 и w2 являются весами адаптивного фильтра. Синие точки на рисунке указывают на контурные линии поверхности ошибки. Увеличьте изображение графика, чтобы увидеть свойства пути сходимости, выбрав в меню «Инструменты» пункт «Изменение масштаба».
Этот пример не изображает скорость сходимости различных алгоритмов. Можно экспериментировать с различными значениями размера шага для адаптивных фильтров, чтобы увидеть изменение путей сходимости.

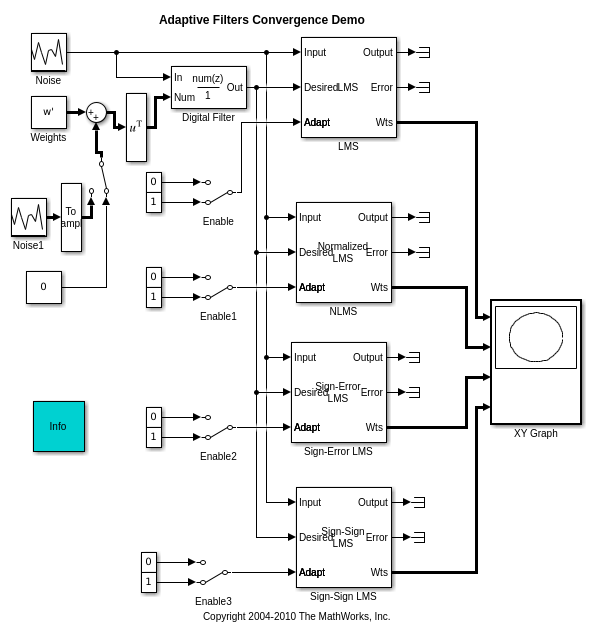

Каждый из адаптивных фильтров может быть включен или отключен отдельно:
LMS - алгоритм наименьшего среднего квадрата
NLMS - Нормализованный алгоритм LMS
SELMS - Алгоритм Sign-Error LMS
SSLMS - алгоритм Sign-Sign LMS
