В этом примере блок Щебета выводит двунаправленный, линейно развёрнутый щебет сигнал, который отображается Time Scope и Анализатором спектра. Можно также экспортировать сигнал в рабочее пространство MATLAB с помощью блока Signal To Workspace.
Чтобы создать двунаправленный сдвиг, установите параметр Sweep mode равным Bidirectional. Задайте окончательную частоту двунаправленного свипа путем установки Целевого времени равной Времени Свипа, и в этом случае Целевая частота становится конечной частотой в свипе. Обратите внимание, что в двунаправленном сдвиге период сдвига вдвое превышает время сдвига однонаправленного сдвига.

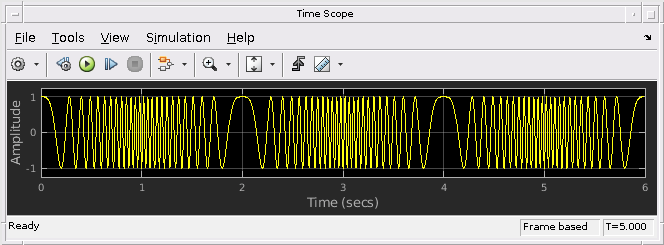

Запустите модель, чтобы увидеть выходы в Time Scope и Spectrum Analyzer.

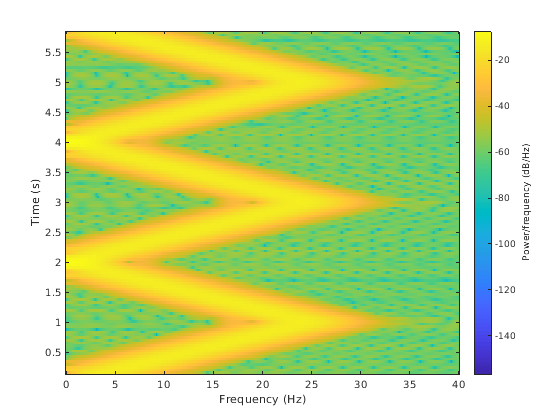

Можно также просмотреть спектрограмму, сохранив выход в рабочую область и используя эту команду:
spectrogram(dsp_examples_yout,hamming(128),110,0:.01:40,400)
