Введение

Параметрические эквалайзеры часто используются, чтобы настроить частотную характеристику аудиосистемы. Для примера параметрический эквалайзер может использоваться, чтобы компенсировать физические динамики, которые имеют peaks и падения на разных частотах.

Алгоритм параметрического эквалайзера в этом примере обеспечивает три фильтра второго порядка (биквадратичные), коэффициенты которых могут быть скорректированы, чтобы достичь желаемой частотной характеристики. Пользовательский интерфейс (UI) используется в симуляции, чтобы динамически регулировать коэффициенты фильтра и исследовать поведение.

Этот пример опишет, как задан алгоритм параметрического эквалайзера и как поведение может быть исследовано посредством симуляции

Параметрический эквалайзер

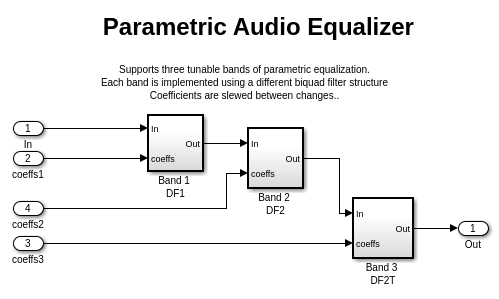

В этом примере эквалайзер реализован в Подсистеме эквалайзера модели. В этой подсистеме вход передается через три каскадные полосы эквализации. Изменения коэффициентов в каждой полосе сглаживаются через утечку интегратора перед передачей в блок Biquad Filter.

Спецификации эквалайзера

Этот пример позволяет настраивать центральную частоту каждой полосы эквалайзера, полосу пропускания и пиковое (или понижающее) усиление. Шумовая полоса определяется средней арифметикой значением между основой фильтра (1 в этом примере) и пиковым значением степени. Спецификации трёх полос указаны в Подсистеме спецификаций. Эти спецификации преобразуются в коэффициенты Биквада с помощью блока MATLAB Function. Коэффициенты конкретной полосы пересчитываются всякий раз, когда изменяются какие-либо спецификации этой полосы.

Пользовательский интерфейс

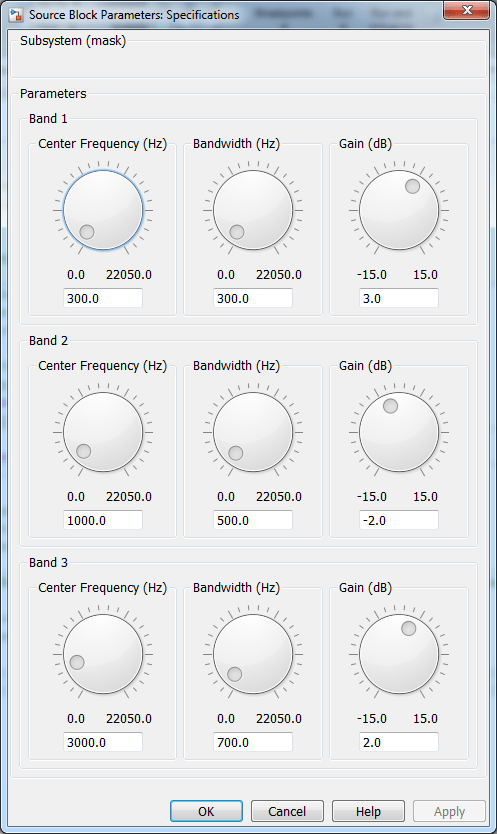

Пользовательский интерфейс, предназначенный для взаимодействия с симуляцией, предоставляется вместе с моделью и может быть запущен, нажав ссылку 'Launch Parameter Tuning UI'. UI позволяет настраивать спецификации эквалайзера и результаты отражаются в симуляции мгновенно.

Исследование симуляции

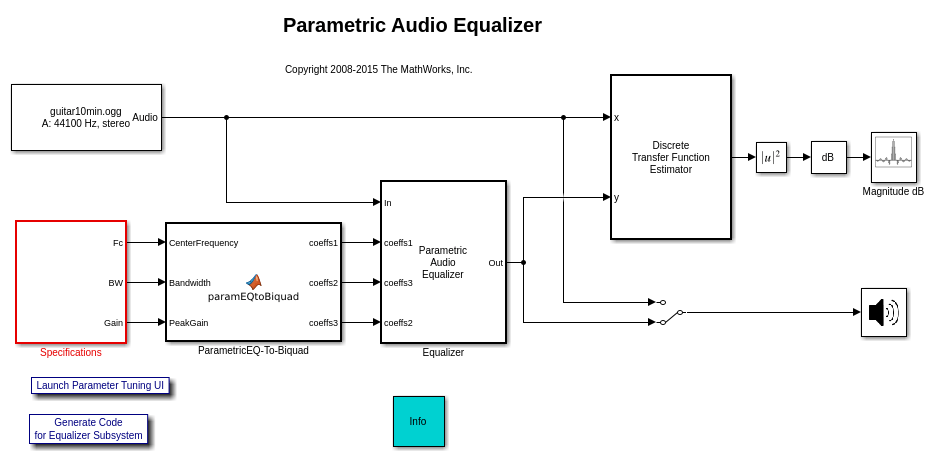

Когда вы симулируете модель, вы визуализируете реакцию эквалайзера на возможности. Ответ вычисляется с помощью блока Discrete Transfer Function Estimator. Реакция изменится при настройке спецификаций эквалайзера. Можно также прослушать оригинальное или выравниваемое аудио путем переключения переключателя вручную.

Сгенерируйте код С для подсистемы эквалайзера

Чтобы узнать, как сгенерировать код С для подсистемы эквалайзера на основе спецификаций алгоритма, смотрите пример Генерации кода для параметрического аудиоэквалайзера.
