Преобразование данных частотного диапазона во временной интервал

Когда вы хотите преобразовать частотный диапазон данные в временной интервал, используйте блок ОБПФа.

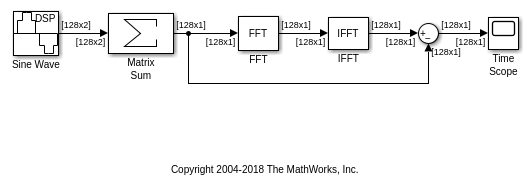

Используйте блок Sine Wave, чтобы сгенерировать две синусоиды, один с частотой 15 Гц, а другой с частотой 40 Гц. Используйте блок Matrix Sum, чтобы добавить синусоиды по точкам, чтобы сгенерировать составную синусоиду:

$u=sin(30 \pi t)+sin(80 \pi t)$

Преобразуйте эту синусоиду в частотный диапазон с помощью блока БПФ, а затем немедленно преобразуйте сигнал частотного диапазона назад в временной интервал с помощью блока ОБПФа. Постройте график различия между исходным сигналом временной области и преобразованным сигналом временной области с помощью возможностей:

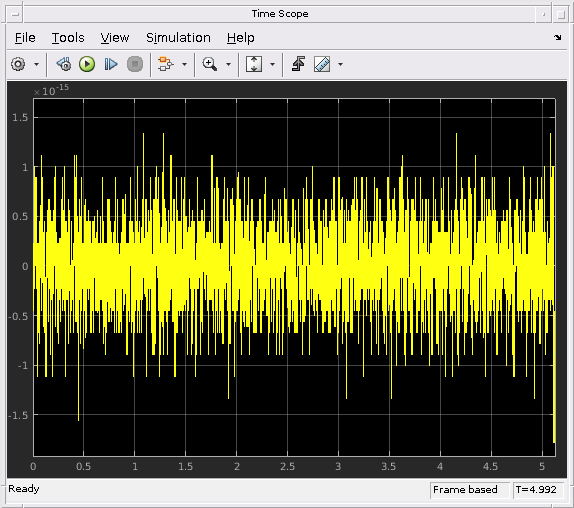

Эти два сигнала идентичны ошибке округления. Возможности показывают, что различие между этими двумя сигналами находится в порядке.$10^{-15}$
