В этом примере показано, как использовать панель Time Scope Peak Finder для измерения частоты сердечных сокращений от ЭКГ.
Чтобы эмулировать пульс, модель Preload создает переменную mhb в рабочей области MATLAB ®. Затем эта переменная вызывается блоком Signal From Workspace. Чтобы увидеть все команды модели Preload, откройте Model Explorer и посмотрите на функции обратного вызова.

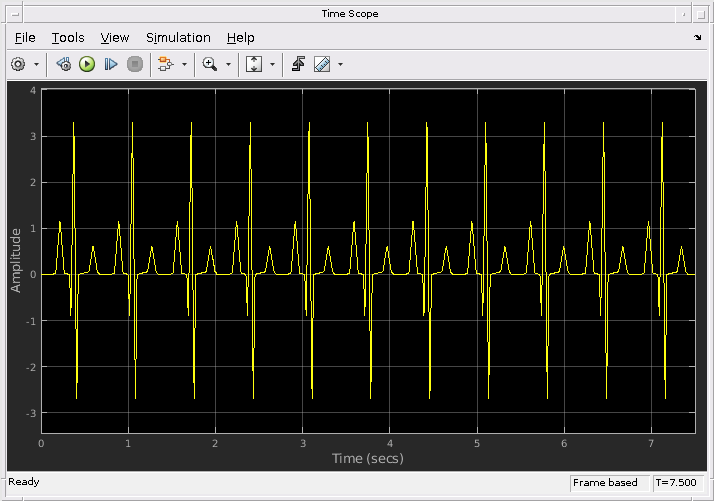

Запустите модель, чтобы увидеть временной интервал выхода.
Чтобы показать панель Peak Finder, в меню Time Scope, выберите инструменты > измерения > Peak Finder.

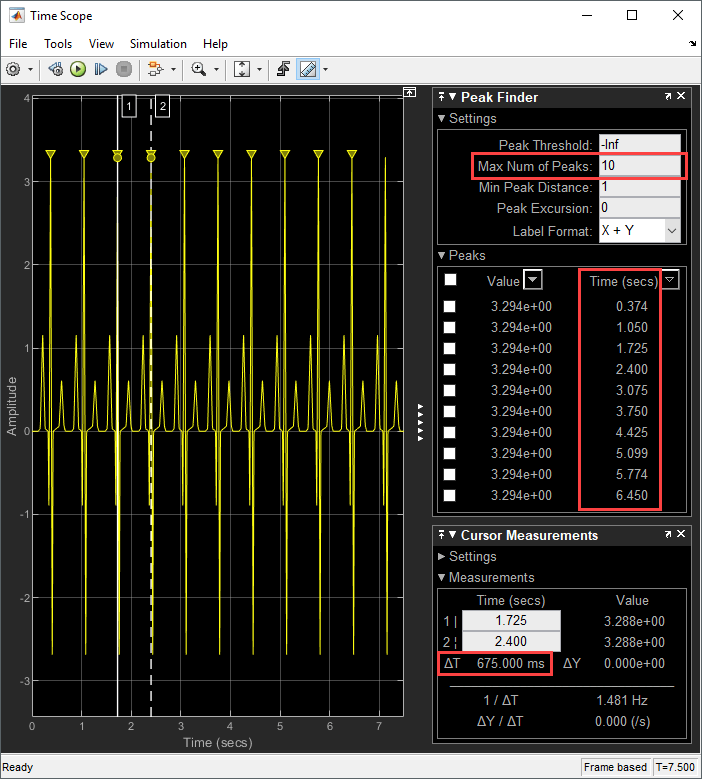

Разверните раздел Settings, введите 10 для Max Num of Peaks. В разделе Time Scope Peaks теперь отображается список из 10 пиковых значений амплитуды и времени, в которое они происходят.
Включите Измерения Cursor, выбрав Инструменты > Измерениями > Cursor Измерений.
Установите значения времени курсора равными двум последовательным пиковым временам, например 1.725 и 2.4. Время различия между всем peaks составляет 675 миллисекунд.
Поэтому можно вычислить частоту сердечных сокращений сигнала ЭКГ:
