Вызов функции

В этом примере показано, как сгенерировать вызов функции путем добавления подсистемы, которая реализует операции, которые вы хотите.

Конструкция C

void add_function(void)
{
   y1 = u1 + u2;
}

Процедура

1. Откройте пример модели ex_function_call.

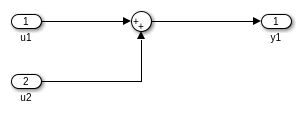

Подсистема имеет два входа и возвращает один выход.

Выбор параметра Treat as atomic unit включает параметры на вкладке Генерация Кода. Вкладка Генерации кода предоставляет следующие индивидуальные настройки:

  • Для упаковки функций задано значение Nonreusable function

  • Опции имени функции установлены в User specified

  • Имя функции задается как add_function

  • Для опций имени файла задано значение Use function name

2. Чтобы создать модель и сгенерировать код, нажмите Ctrl + B.

Результаты

В ex_function_call.cфункция вызывается из ex_function_call_step:

/* Model step function */
void ex_function_call_step(void)
{
  /* Outputs for Atomic SubSystem: '<Root>/Add_Subsystem' */
  add_function();

  /* End of Outputs for SubSystem: '<Root>/Add_Subsystem' */
}

Прототип функции внешне заявлен через файл подсистемы, add_function.h:

extern void add_function(void);

Определение функции находится в файле подсистемы add_function.c:

void add_function(void)
{
  /* Outport: '<Root>/y1' incorporates:
   *  Inport: '<Root>/u1'
   *  Inport: '<Root>/u2'
   *  Sum: '<S1>/Sum'
   */
  rtY.y1 = u1 + u2;
}
