Оптимизация сгенерированного кода путем консолидации избыточных операторов if-else
Этот пример показывает, как оптимизировать сгенерированный код путем объединения if-else операторы, которые имеют одно и то же условие. Эта оптимизация:
Улучшает поток управления.
Уменьшает размер кода.
Уменьшает потребление оперативной памяти.
Увеличивает скорость выполнения.
Пример

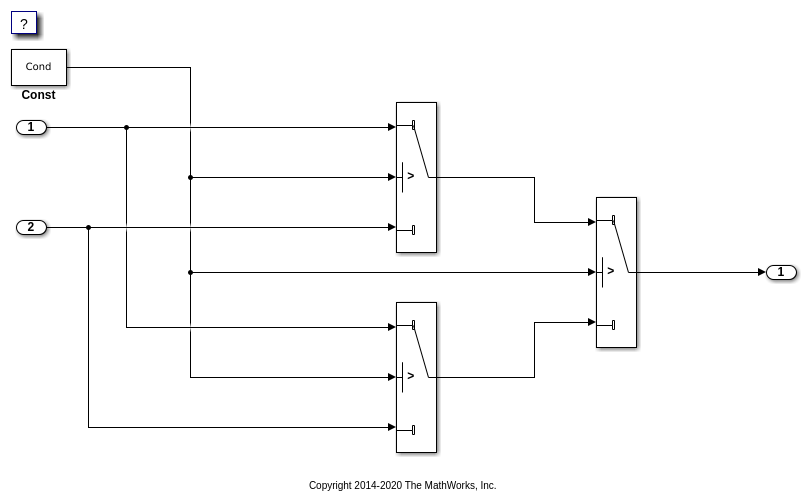

rtwdemo_controlflow_opt модели содержит три блока Switch. Блок Constant обеспечивает вход управления для блоков Switch. Переменная с именем Cond определяет значение блока Constant.
model = 'rtwdemo_controlflow_opt';
open_system(model);
Сгенерируйте код
Создайте временную папку для процесса сборки и проверки.
currentDir = pwd; [~,cgDir] = rtwdemodir();
Создайте модель.
slbuild(model)
### Starting build procedure for: rtwdemo_controlflow_opt ### Successful completion of build procedure for: rtwdemo_controlflow_opt Build Summary Top model targets built: Model Action Rebuild Reason ======================================================================================================== rtwdemo_controlflow_opt Code generated and compiled Code generation information file does not exist. 1 of 1 models built (0 models already up to date) Build duration: 0h 0m 9.6016s
Эти линии rtwdemo_controlflow_opt.c код показывает, что в сгенерированном коде два if-else операторы и один else-if оператор представляет три блока Switch.
cfile = fullfile(cgDir,'rtwdemo_controlflow_opt_ert_rtw',... 'rtwdemo_controlflow_opt.c'); rtwdemodbtype(cfile,'/* Model step', '/* Model initialize', 1, 0);
/* Model step function */
void rtwdemo_controlflow_opt_step(void)
{
/* Switch: '<Root>/Switch3' incorporates:
* Constant: '<Root>/Const'
* Switch: '<Root>/Switch2'
*/
if (Cond) {
/* Switch: '<Root>/Switch1' */
if (Cond) {
/* Outport: '<Root>/Out1' incorporates:
* Inport: '<Root>/In1'
*/
rtY.Out1 = rtU.In1;
} else {
/* Outport: '<Root>/Out1' incorporates:
* Inport: '<Root>/In2'
*/
rtY.Out1 = rtU.In2;
}
/* End of Switch: '<Root>/Switch1' */
} else if (Cond) {
/* Switch: '<Root>/Switch2' incorporates:
* Inport: '<Root>/In1'
* Outport: '<Root>/Out1'
*/
rtY.Out1 = rtU.In1;
} else {
/* Outport: '<Root>/Out1' incorporates:
* Inport: '<Root>/In2'
*/
rtY.Out1 = rtU.In2;
}
/* End of Switch: '<Root>/Switch3' */
}
Включите оптимизацию
Откройте диалоговое окно Параметры конфигурации.
На панели Code generation- > Code Style снимите флажок Сохранить выражение условия в операторе if. Этот параметр включен по умолчанию.
Кроме того, используйте API командной строки, чтобы выключить параметр:
set_param(model, 'PreserveIfCondition', 'off');
Сгенерируйте код с оптимизацией
В оптимизированном коде генератор кода консолидирует два if-else операторы и один else-if оператор в один if-else оператор. Генератор кода консолидирует эти операторы, потому что все они имеют одно и то же условие. Отсутствует промежуточный код, который влияет на результаты этих операторов.
Создайте модель.
slbuild(model)
### Starting build procedure for: rtwdemo_controlflow_opt ### Successful completion of build procedure for: rtwdemo_controlflow_opt Build Summary Top model targets built: Model Action Rebuild Reason ======================================================================================= rtwdemo_controlflow_opt Code generated and compiled Generated code was out of date. 1 of 1 models built (0 models already up to date) Build duration: 0h 0m 9.4425s
Вот rtwdemo_controlflow_opt.c оптимизированный код.
rtwdemodbtype(cfile,'/* Model step', '/* Model initialize', 1, 0);
/* Model step function */
void rtwdemo_controlflow_opt_step(void)
{
/* Switch: '<Root>/Switch1' incorporates:
* Constant: '<Root>/Const'
* Switch: '<Root>/Switch3'
*/
if (Cond) {
/* Outport: '<Root>/Out1' incorporates:
* Inport: '<Root>/In1'
*/
rtY.Out1 = rtU.In1;
} else {
/* Outport: '<Root>/Out1' incorporates:
* Inport: '<Root>/In2'
*/
rtY.Out1 = rtU.In2;
}
/* End of Switch: '<Root>/Switch1' */
}
Закройте модель и очистите.
bdclose(model) rtwdemoclean; cd(currentDir)
См. также
Сохраните выражение условия в операторе if
