Преобразование копий данных в назначения указателей

Генератор кода оптимизирует сгенерированный код для назначений векторного сигнала, пытаясь заменить for циклически управляемые назначения элементов и memcpy вызовы функций с назначениями указателей. Назначения указателей позволяют избежать дорогостоящих копий данных. Поэтому они используют меньше пространства в стеке и предлагают более высокую скорость выполнения, чем for циклически управляемые назначения элементов и memcpy вызовы функций. Если вы присвоите большие наборы данных векторным сигналам, эта оптимизация может привести к значительному улучшению эффективности кода.

Сконфигурируйте модель, чтобы оптимизировать сгенерированный код для назначений векторного сигнала

Чтобы применить эту оптимизацию:

  1. Проверьте, что ваш целевой объект поддерживает memcpy функция.

  2. Определите, использует ли ваша модель назначения векторных сигналов (таких как Y=expression) перемещать большие объемы данных. Для примера ваша модель может использовать блок Selector, чтобы выбрать элементы входа из вектора, матрицы или мультиразмерность сигнала.

  3. На панели Оптимизации параметр Use memcpy for vector assignment, который включен по умолчанию, включает связанный параметр Memcpy threshold (bytes).

  4. Исследуйте настройку порога Memcpy (байт). По умолчанию он задает 64 байта как минимальный размер массива, для которого memcpy вызовы функций или назначения указателей могут заменить for циклы в сгенерированном коде. Основываясь на размерах массивов в назначениях векторного сигнала вашего приложения и факторах целевого окружения при выборе порога, примите значение по умолчанию или задайте другой размер массива.

Пример модели

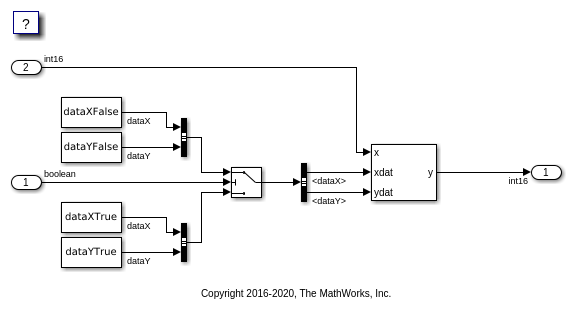

Рассмотрим следующую модель с именем rtwdemo_pointer_conversion. Эта модель использует блок Switch, чтобы назначить данные сигналу векторы. Этот сигнал затем подается в блок Bus Selector.

Сгенерируйте код без оптимизации

  1. В диалоговом окне Параметров конфигурации снимите флажок Использовать memcpy для вектора назначения.

  2. Создайте временную папку для процесса сборки и проверки.

  3. Нажмите Ctrl + B, чтобы сгенерировать код.

### Starting build procedure for: rtwdemo_pointer_conversion
### Successful completion of build procedure for: rtwdemo_pointer_conversion

Build Summary

Top model targets built:

Model                       Action                       Rebuild Reason
===========================================================================================================
rtwdemo_pointer_conversion  Code generated and compiled  Code generation information file does not exist.

1 of 1 models built (0 models already up to date)
Build duration: 0h 0m 12.179s

Просмотрите сгенерированный код без оптимизации. Вот фрагмент rtwdemo_pointer_conversion.c .

/* Model step function */
void rtwdemo_pointer_conversion_step(void)
{
  int32_T i;
  int16_T rtb_dataX[100];
  int16_T rtb_dataY[100];

  /* Switch generated from: '<Root>/Switch' incorporates:
   *  Constant: '<Root>/Constant'
   *  Constant: '<Root>/Constant1'
   *  Constant: '<Root>/Constant2'
   *  Constant: '<Root>/Constant3'
   *  Inport: '<Root>/In1'
   */
  for (i = 0; i < 100; i++) {
    if (rtU.In1) {
      rtb_dataX[i] = rtCP_Constant_Value[i];
      rtb_dataY[i] = rtCP_Constant1_Value[i];
    } else {
      rtb_dataX[i] = rtCP_Constant2_Value[i];
      rtb_dataY[i] = rtCP_Constant3_Value[i];
    }
  }

  /* End of Switch generated from: '<Root>/Switch' */

  /* S-Function (sfix_look1_dyn): '<Root>/Lookup Table Dynamic' incorporates:
   *  Inport: '<Root>/In2'
   *  Outport: '<Root>/Out1'
   */
  /* Dynamic Look-Up Table Block: '<Root>/Lookup Table Dynamic'
   * Input0  Data Type:  Integer        S16
   * Input1  Data Type:  Integer        S16
   * Input2  Data Type:  Integer        S16
   * Output0 Data Type:  Integer        S16
   * Lookup Method: Linear_Endpoint
   *
   */
  LookUp_S16_S16( &(rtY.Out1), &rtb_dataY[0], rtU.In2, &rtb_dataX[0], 99U);
}

Без оптимизации сгенерированный код содержит for циклически управляемые назначения элементов.

Включите оптимизацию и сгенерируйте код

  1. В диалоговом окне Параметра конфигурации выберите параметр Use memcpy for вектора assignment.

  2. Сгенерируйте код.

### Starting build procedure for: rtwdemo_pointer_conversion
### Successful completion of build procedure for: rtwdemo_pointer_conversion

Build Summary

Top model targets built:

Model                       Action                       Rebuild Reason
==========================================================================================
rtwdemo_pointer_conversion  Code generated and compiled  Generated code was out of date.

1 of 1 models built (0 models already up to date)
Build duration: 0h 0m 9.7114s

Просмотрите сгенерированный код без оптимизации. Вот фрагмент rtwdemo_pointer_conversion.c.

/* Model step function */
void rtwdemo_pointer_conversion_step(void)
{
  const int16_T *rtb_dataX_0;
  const int16_T *rtb_dataY_0;

  /* Inport: '<Root>/In1' */
  if (rtU.In1) {
    /* Switch generated from: '<Root>/Switch' incorporates:
     *  Constant: '<Root>/Constant'
     */
    rtb_dataX_0 = &rtCP_Constant_Value[0];

    /* Switch generated from: '<Root>/Switch' incorporates:
     *  Constant: '<Root>/Constant1'
     */
    rtb_dataY_0 = &rtCP_Constant1_Value[0];
  } else {
    /* Switch generated from: '<Root>/Switch' incorporates:
     *  Constant: '<Root>/Constant2'
     */
    rtb_dataX_0 = &rtCP_Constant2_Value[0];

    /* Switch generated from: '<Root>/Switch' incorporates:
     *  Constant: '<Root>/Constant3'
     */
    rtb_dataY_0 = &rtCP_Constant3_Value[0];
  }

  /* End of Inport: '<Root>/In1' */

  /* S-Function (sfix_look1_dyn): '<Root>/Lookup Table Dynamic' incorporates:
   *  Inport: '<Root>/In2'
   *  Outport: '<Root>/Out1'
   */
  /* Dynamic Look-Up Table Block: '<Root>/Lookup Table Dynamic'
   * Input0  Data Type:  Integer        S16
   * Input1  Data Type:  Integer        S16
   * Input2  Data Type:  Integer        S16
   * Output0 Data Type:  Integer        S16
   * Lookup Method: Linear_Endpoint
   *
   */
  LookUp_S16_S16( &(rtY.Out1), &rtb_dataY_0[0], rtU.In2, &rtb_dataX_0[0], 99U);
}

Поскольку установка параметра Memcpy threshold (bytes) ниже размеров массива в сгенерированном коде, оптимизированный код содержит назначения указателей для назначений векторного сигнала.
