Реализуйте квадратный корень с фиксированной точкой с помощью интерполяционной таблицы
В этом примере показано, как реализовать квадратный корень с фиксированной точкой с помощью интерполяционной таблицы. Интерполяционные таблицы генерируют эффективный код для встраиваемых устройств.
Setup
Чтобы убедиться, что этот пример не изменит ваши предпочтения или настройки, этот код сохраняет исходное состояние.
originalFormat = get(0,'format'); format long g originalWarningState = warning('off','fixed:fi:underflow'); originalFiprefState = get(fipref); reset(fipref)
Вы восстановите это состояние в конце примера.
Реализация квадратного корня
Алгоритм квадратного корня суммирован здесь.
Объявите количество бит в байте,
B, как константа. В этом примереB = 8.Используйте функцию
fi_normalize_unsigned_8_bit_byte(), описанный в примере Normalize Данных for Интерполяционных таблиц, для нормализации входаu > 0таким образомu = x*2^n,0.5 <= x < 2, иnдаже.Извлечение верхней
Bбитыx. Позвольтеx_Bобозначить верхнююBбитыx.Сгенерируйте интерполяционную таблицу,
SQRTLUT, таким образом, что целое числоi = x_B- 2^(B-2) + 1используется как индекс дляSQRTLUTтак чтоsqrt(x_B)можно оценить, посмотрев вверх по индексуsqrt(x_B) = SQRTLUT(i).Используйте оставшуюся часть
r = x - x_B, интерпретируемый как дробь, для линейной интерполяции междуSQRTLUT(i)и следующее значение в таблицеSQRTLUT(i+1). Оставшаяся часть,r, создается путем извлечения нижнейw - Bбитыx, гдеwобозначает словесную длинуx. Он интерпретируется как дробь при помощи функцииreinterpretcast().Наконец, вычислите выход с помощью интерполяционной таблицы и линейной интерполяции:
sqrt(u) = sqrt(x*2^n)
= sqrt(x)*2^(n/2)
= (SQRTLUT(i) + r*(SQRTLUT(i+1) - SQRTLUT(i)))*2^(n/2)
Функция fi_sqrtlookup_8_bit_byte(), заданный в конце этого примера, реализует этот алгоритм.
Пример
Использование fi_sqrtlookup_8_bit_byte() для вычисления квадратного корня с фиксированной точкой с помощью интерполяционной таблицы. Сравните результат интерполяционной таблицы с фиксированной точкой с квадратным корнем, рассчитанным с помощью sqrt и двойная точность.
u = fi(linspace(0,128,1000),0,16,12); y = fi_sqrtlookup_8_bit_byte(u); y_expected = sqrt(double(u));

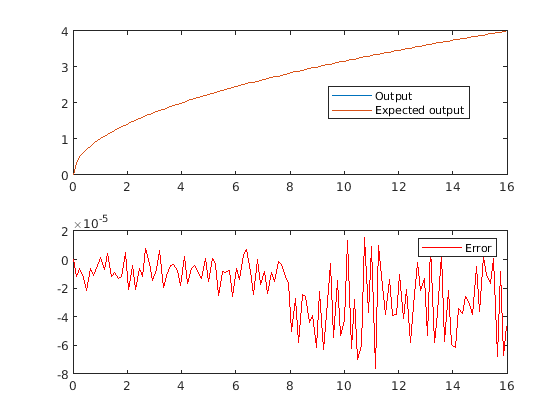

Постройте график результатов.
clf subplot(211) plot(u,y,u,y_expected) legend('Output','Expected output','Location','Best') subplot(212) plot(u,double(y)-y_expected,'r') legend('Error')
figure(gcf)
Очистка
Восстановите исходное состояние.
set(0,'format',originalFormat);
warning(originalWarningState);
fipref(originalFiprefState);sqrt_lookup_table Определение функции
Функция sqrt_lookup_table загружает интерполяционную таблицу значений квадратного корня. Вы можете создать таблицу, запустив:
sqrt_table = sqrt((2^(B-2):2^(B))/2^(B-1));
function SQRTLUT = sqrt_lookup_table() B = 8; % Number of bits in a byte % sqrt_table = sqrt((2^(B-2):2^(B))/2^(B-1)) sqrt_table = [0.707106781186548 0.712609640686961 0.718070330817254 0.723489806424389 ... 0.728868986855663 0.734208757779421 0.739509972887452 0.744773455488312 ... 0.750000000000000 0.755190373349661 0.760345316287277 0.765465544619743 ... 0.770551750371122 0.775604602874429 0.780624749799800 0.785612818123533 ... 0.790569415042095 0.795495128834866 0.800390529679106 0.805256170420320 ... 0.810092587300983 0.814900300650331 0.819679815537750 0.824431622392057 ... 0.829156197588850 0.833854004007896 0.838525491562421 0.843171097702003 ... 0.847791247890659 0.852386356061616 0.856956825050130 0.861503047005639 ... 0.866025403784439 0.870524267324007 0.875000000000000 0.879452954966893 ... 0.883883476483184 0.888291900221993 0.892678553567856 0.897043755900458 ... 0.901387818865997 0.905711046636840 0.910013736160065 0.914296177395487 ... 0.918558653543692 0.922801441264588 0.927024810886958 0.931229026609459 ... 0.935414346693485 0.939581023648307 0.943729304408844 0.947859430506444 ... 0.951971638232989 0.956066158798647 0.960143218483576 0.964203038783845 ... 0.968245836551854 0.972271824131503 0.976281209488332 0.980274196334883 ... 0.984250984251476 0.988211768802619 0.992156741649222 0.996086090656827 ... 1.000000000000000 1.003898650263063 1.007782218537319 1.011650878514915 ... 1.015504800579495 1.019344151893756 1.023169096484056 1.026979795322186 ... 1.030776406404415 1.034559084827928 1.038327982864759 1.042083250033317 ... 1.045825033167594 1.049553476484167 1.053268721647045 1.056970907830485 ... 1.060660171779821 1.064336647870400 1.068000468164691 1.071651762467640 ... 1.075290658380328 1.078917281352004 1.082531754730548 1.086134199811423 ... 1.089724735885168 1.093303480283494 1.096870548424015 1.100426053853688 ... 1.103970108290981 1.107502821666834 1.111024302164449 1.114534656257938 ... 1.118033988749895 1.121522402807898 1.125000000000000 1.128466880329237 ... 1.131923142267177 1.135368882786559 1.138804197393037 1.142229180156067 ... 1.145643923738960 1.149048519428140 1.152443057161611 1.155827625556683 ... 1.159202311936963 1.162567202358642 1.165922381636102 1.169267933366857 ... 1.172603939955857 1.175930482639174 1.179247641507075 1.182555495526531 ... 1.185854122563142 1.189143599402528 1.192424001771182 1.195695404356812 ... 1.198957880828180 1.202211503854459 1.205456345124119 1.208692475363357 ... 1.211919964354082 1.215138880951474 1.218349293101120 1.221551267855754 ... 1.224744871391589 1.227930169024281 1.231107225224513 1.234276103633219 ... 1.237436867076458 1.240589577579950 1.243734296383275 1.246871083953750 ... 1.250000000000000 1.253121103485214 1.256234452640111 1.259340104975618 ... 1.262438117295260 1.265528545707287 1.268611445636527 1.271686871835988 ... 1.274754878398196 1.277815518766305 1.280868845744950 1.283914911510884 ... 1.286953767623375 1.289985465034393 1.293010054098575 1.296027584582983 ... 1.299038105676658 1.302041665999979 1.305038313613819 1.308028096028522 ... 1.311011060212689 1.313987252601790 1.316956719106592 1.319919505121430 ... 1.322875655532295 1.325825214724777 1.328768226591831 1.331704734541407 ... 1.334634781503914 1.337558409939543 1.340475661845451 1.343386578762792 ... 1.346291201783626 1.349189571557681 1.352081728298996 1.354967711792425 ... 1.357847561400027 1.360721316067327 1.363589014329464 1.366450694317215 ... 1.369306393762915 1.372156150006259 1.375000000000000 1.377837980315538 ... 1.380670127148408 1.383496476323666 1.386317063301177 1.389131923180804 ... 1.391941090707505 1.394744600276337 1.397542485937369 1.400334781400505 ... 1.403121520040228 1.405902734900249 1.408678458698081 1.411448723829527 ... 1.414213562373095]; % Cast to fixed point with the most accurate rounding method WL = 4*B; % Word length FL = 2*B; % Fraction length SQRTLUT = fi(sqrt_table,1,WL,FL,'RoundingMethod','Nearest'); % Set fimath for the most efficient math operations F = fimath('OverflowAction','Wrap',... 'RoundingMethod','Floor',... 'SumMode','KeepLSB',... 'SumWordLength',WL,... 'ProductMode','KeepLSB',... 'ProductWordLength',WL); SQRTLUT = setfimath(SQRTLUT,F); end
fi_sqrtlookup_8_bit_byte() Определение функции
function y = fi_sqrtlookup_8_bit_byte(u) % Load the lookup table SQRTLUT = sqrt_lookup_table(); % Remove fimath from the input to insulate this function from math % settings declared outside this function. u = removefimath(u); % Declare the output y = coder.nullcopy(fi(zeros(size(u)),numerictype(SQRTLUT),fimath(SQRTLUT))); B = 8; % Number of bits in a byte w = u.WordLength; for k = 1:numel(u) assert(u(k)>=0,'Input must be non-negative.'); if u(k)==0 y(k)=0; else % Normalize the input such that u = x*2^n and 0.5 <= x < 2 [x,n] = fi_normalize_unsigned_8_bit_byte(u(k)); isodd = storedInteger(bitand(fi(1,1,8,0),fi(n))); x = bitsra(x,isodd); n = n + isodd; % Extract the high byte of x high_byte = storedInteger(bitsliceget(x,w,w-B+1)); % Convert the high byte into an index for SQRTLUT i = high_byte - 2^(B-2) + 1; % The upper byte was used for the index into SQRTLUT. % The remainder, r, interpreted as a fraction, is used to % linearly interpolate between points. T_unsigned_fraction = numerictype(0,w-B,w-B); r = reinterpretcast(bitsliceget(x,w-B,1),T_unsigned_fraction); y(k) = bitshift((SQRTLUT(i) + r*(SQRTLUT(i+1) - SQRTLUT(i))),... bitsra(n,1)); end end % Remove fimath from the output to insulate the caller from math settings % declared inside this function. y = removefimath(y); end
