Генерация модели косимуляции HDL Verifier в HDL- Coder™

Открыть скрипт

В этом примере показано, как сгенерировать модель косимуляции в HDL Coder и интегрировать сгенерированный HDL-код в рабочий процесс HDL- Verifier™. Автоматизация генерации модели косимуляции позволяет бесперебойно верифицировать сгенерированное оборудование проекта.

Быстрое введение

Косимуляция является сложной задачей, особенно с автоматически сгенерированным кодом; необходимо сохранить в синхронизации различные аспекты исходной модели, включая частоты дискретизации, системы с прямой/прямой связью и другие различные параметры и настройки, используемые во время генерации кода, при настройке блока HDL Verifier и целевого симулятора EDA.

Автоматическая генерация модели косимуляции выводит догадку из блока косимуляции HDL и настройки симулятора путем расшифровки всей скомпилированной информации о модели и генерации кода; в сложение все автоматизированные настройки задокументированы в сгенерированных скриптах. Конечным результатом является модель косимуляции, готовая к проверке сгенерированного кода.

% >> docsearch('Code Generation for HDL Cosimulation Model')

Генерация модели косимуляции

Давайте возьмем проект простого аккумулятора в Simulink и автоматически сгенерируем для него модель косимуляции как часть испытательного стенда генерации.

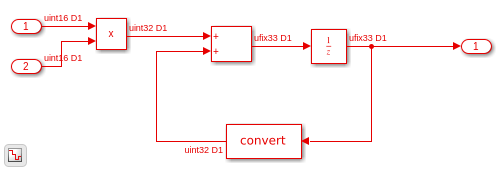

Умножение проекта аккумулятора в Simulink

Откройте исходный дизайн/модель

bdclose all;
load_system('hdl_cosim_demo1')
open_system('hdl_cosim_demo1/MAC')

% Now generate vhdl code for the device under test 'MAC' in that
% model in the source Simulink model.
makehdl('hdl_cosim_demo1/MAC', 'targetlang', 'vh')

### Generating HDL for 'hdl_cosim_demo1/MAC'.
### Using the config set for model <a href="matlab:configset.showParameterGroup('hdl_cosim_demo1', { 'HDL Code Generation' } )">hdl_cosim_demo1</a> for HDL code generation parameters.
### Running HDL checks on the model 'hdl_cosim_demo1'.
### Begin compilation of the model 'hdl_cosim_demo1'...
### Applying HDL optimizations on the model 'hdl_cosim_demo1'...
### Begin model generation.
### Model generation complete.
### Begin VHDL Code Generation for 'hdl_cosim_demo1'.
### Working on hdl_cosim_demo1/MAC as hdlsrc/hdl_cosim_demo1/MAC.vhd.
### Code Generation for 'hdl_cosim_demo1' completed.
### Creating HDL Code Generation Check Report file:///tmp/BR2021ad_1584584_202060/publish_examples1/tp8fdc0684/hdlsrc/hdl_cosim_demo1/MAC_report.html
### HDL check for 'hdl_cosim_demo1' complete with 0 errors, 0 warnings, and 0 messages.
### HDL code generation complete.

Сгенерируйте испытательный стенд HDL с моделью косимуляции

HDL Coder поддерживает генерацию модели косимуляции с блоком HDL Verifier для Mentor Graphics 'Modelsim' или Cadence 'Incisive'

% Now as a part of test bench generation specify that in addition to the
% textual based test bench a cosimulation model needs to be generated. Use
% the new makehdl parameter 'GenerateCosimModel' with value 'ModelSim' or
% 'Incisive' to choose between the two HDL Verifier blocks to generate the
% cosimulation model.
makehdltb('hdl_cosim_demo1/MAC', 'targetlang', 'vh', 'GenerateCosimModel', 'ModelSim')

### Begin TestBench generation.
### Generating HDL TestBench for 'hdl_cosim_demo1/MAC'.
### Begin compilation of the model 'hdl_cosim_demo1'...
### Begin compilation of the model 'gm_hdl_cosim_demo1'...
### Generating new cosimulation model: <a href="matlab:open_system('gm_hdl_cosim_demo1_mq')">gm_hdl_cosim_demo1_mq</a>.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo1/gm_hdl_cosim_demo1_mq_tcl.m.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo1/gm_hdl_cosim_demo1_mq_batch_tcl.m.
### Note: Option 'Allow Direct Feedthrough' has been set to 'on' on 'gm_hdl_cosim_demo1_mq/MAC_mq'
### Begin simulation of the model 'gm_hdl_cosim_demo1'...

### Collecting data...
### Generating test bench data file: hdlsrc/hdl_cosim_demo1/In1.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo1/In2.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo1/Out1_expected.dat.
### Working on MAC_tb as hdlsrc/hdl_cosim_demo1/MAC_tb.vhd.
### Generating package file hdlsrc/hdl_cosim_demo1/MAC_tb_pkg.vhd.
### HDL TestBench generation complete.

(Необязательно) Создание отчета о покрытии HDL-кода и базы данных

Чтобы инструментализировать Симулятор HDL, чтобы сгенерировать базу данных покрытия кода, также:

a.) На панели «Генерация HDL-кода > Испытательный Стенд» установите флажок «HDL code coverage».

б) При вызове makehdltb установите значение HDLCodeCoverage на ' on '. Для примера:

makehdltb('hdl_cosim_demo1/MAC', 'targetlang', 'vh', 'GenerateCosimModel', 'ModelSim','HDLCodeCoverage','on');

Программные продукты покрытия HDL-кода генерируются в исходной директории после моделирования испытательного стенда.

Новые сообщения генерации кода

Как видно из следующих дополнительных сообщений генерации кода в командном окне, генерируется модель косимуляции 'gm _ hdl _ cosim _ demo1 _ mq'; В дополнение к коду, сгенерированному в целевой директории 'hdlsrc', генерируется дополнительный скрипт косимуляции 'gm _ hdl _ cosim _ demo1 _ mq _ tcl.m', чтобы подготовить целевой симулятор к косимуляции с Simulink.

### Generating new cosimulation model: gm_hdl_cosim_demo1_mq
### Generating new cosimulation tcl script: hdlsrc/gm_hdl_cosim_demo1_mq_tcl.m
### Cosimulation Model Generation Complete.

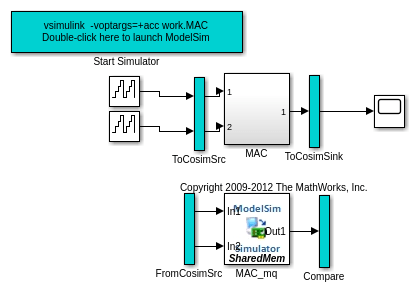

Стимулирование модели косимуляции и захват отклика

Как видно из модели косимуляции, тестируемое исходное устройство (DUT) перехватывается двумя подсистемами 'ToCosimSrc' и 'ToCosimSink'; Как показано ниже, цель этих двух подсистем состоит в том, чтобы захватить стимул и ответ DUT и использовать его для управления косимуляцией с использованием блоков 'Goto'. Количество блоков 'Goto' в каждой из следующих подсистем соответствует количеству входов и выходов DUT.

open_system('gm_hdl_cosim_demo1_mq/ToCosimSrc')
open_system('gm_hdl_cosim_demo1_mq/ToCosimSink')

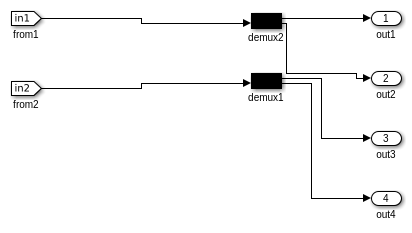

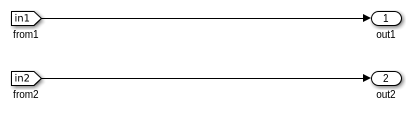

Стимул блока косимуляции HDL

Стимул, который первоначально управляет DUT, подается на полностью сконфигурированный блок косимуляции HDL с помощью блока 'From', как показано ниже. В некоторых случаях входные сигналы стимула не могут быть непосредственно поданы на блок HDL Cosimulation; например, блок HDL Cosimulation не допускает сложных и векторных сигналов и в таких случаях дальнейшее массирование входных сигналов стимула осуществляется автоматически. В текущей модели блоки 'From' непосредственно питают содержимое соответствующих блоков 'Goto'.

open_system('gm_hdl_cosim_demo1_mq/FromCosimSrc')

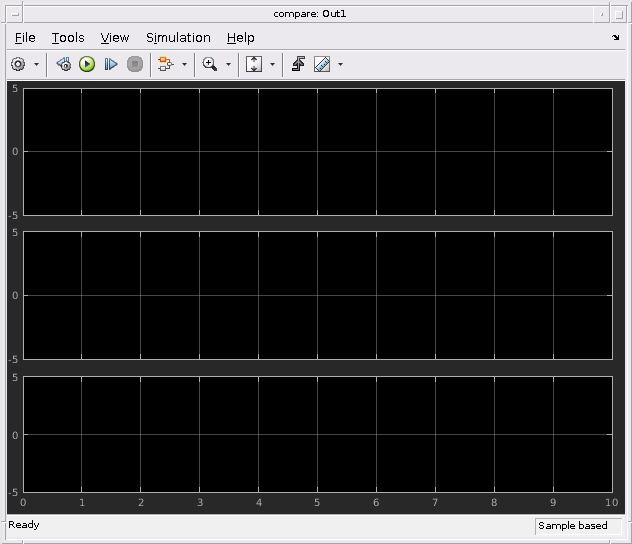

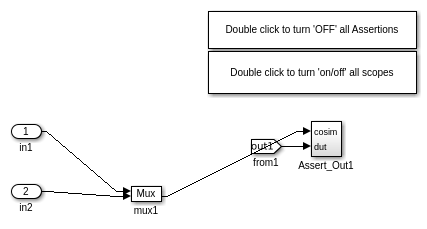

Сравнение результатов

Ответ от исходного DUT сравнивается с ответом от блока HDL Cosimulation в HDL Verifier, используя блоки Sink, предоставленные Simulink для визуализации данных отклика.

open_system('gm_hdl_cosim_demo1_mq/Compare')

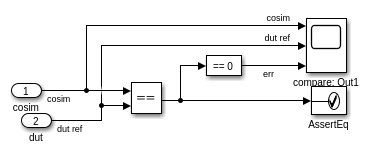

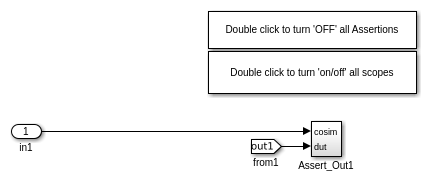

Проверка типа «Assertion» в сгенерированной модели

Для каждого вывода устройства в тестовой подсистеме генерируется следующая модель проверки типа «assertion», которая проверяет исходный выход ('dut ref') с выходом косимуляции ('cosim') и генерирует сообщения типа «assertion», когда вход в блок определения типа «assertion» обнаруживает несоответствие.

open_system('gm_hdl_cosim_demo1_mq/Compare/Assert_Out1')

Использование блоков Assertion

Утверждения включены в блоке Assertion, но не останавливают симуляцию. Если в качестве части косимуляции существуют какие-либо утверждения из следующего блока, вы должны увидеть предупреждение от блока Assertion:

Warning: Assertion detected in 'gm_hdl_cosim_demo1_mq/Compare/Assert_Out1/AssertEq' at time 1.000000
open_system('gm_hdl_cosim_demo1_mq/Compare/Assert_Out1/AssertEq')

Блок косимуляции HDL- Setup

Блок HDL Cosimulation автоматически заполняется скомпилированным входным выходом DUT. Панель 'Ports' полностью заполнена данными 'Full HDL Name', 'Шаг Расчета' и 'Data Type'. Точно так же автоматически заполняются различные параметры настройки блоков HDL Cosimulation, такие как панели портов TimeScale и tcl. Обратите внимание, что модель косимуляции всегда сконфигурирована в методе соединения 'Shared Memory'.

open_system('gm_hdl_cosim_demo1_mq/MAC_mq')

Запуск и Setup целевого симулятора

Теперь рассмотрим автоматизацию, связанную с запуском и настройкой целевого симулятора (ModelSim или Incisive). Как видно на верхнем уровне сгенерированной модели, Подсистема с именем 'Start Simulator' генерируется со следующей функцией обратного вызова; эта подсистема используется для запуска целевого симулятора по выбору.

get_param('gm_hdl_cosim_demo1_mq/Start Simulator', 'OpenFcn')

ans =

    'try
        cosimDirName = pwd;
        cd 'hdlsrc/hdl_cosim_demo1';
        vsim('tclstart',gm_hdl_cosim_demo1_mq_tcl);
        cd (cosimDirName);
        clear cosimDirName;
     catch me
        disp('Failed to launch cosimulator with "vsim"');
        disp (me.message);
        cd (cosimDirName);
        clear cosimDirName;
     end'

Симуляция модели косимуляции

Следующий скрипт выполняется при запуске

vsim('tclstart',gm_hdl_cosim_demo1_mq_tcl)

Команда MATLAB 'vsim' для ModelSim (или 'hdlsimulink' для Incisive) запускает целевой симулятор из окружения MATLAB с необходимой настройкой для косимуляции. Команда 'vsim' вызывается с помощью опции 'tclstart', которая принимает строку tcl, которая конфигурирует симулятор при его запуске. Файл 'gm _ hdl _ cosim _ demo1 _ mq _ tcl' также автоматически генерируется HDL Coder вместе с моделью косимуляции.

Содержимое сгенерированного файла Команды tclstart

Сгенерированный файл tclstart содержит команды для настройки запущенного симулятора, а также комментарии о том, как генерируются различные настройки модели Cosimulation.

type hdlsrc/hdl_cosim_demo1/gm_hdl_cosim_demo1_mq_tcl

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Auto generated cosimulation 'tclstart' script
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%  Source Model         : hdl_cosim_demo1
%  Generated Model      : gm_hdl_cosim_demo1
%  Cosimulation Model   : gm_hdl_cosim_demo1_mq
%
%  Source DUT           : gm_hdl_cosim_demo1_mq/MAC
%  Cosimulation DUT     : gm_hdl_cosim_demo1_mq/MAC_mq
%
%  File Location        : hdlsrc/hdl_cosim_demo1/gm_hdl_cosim_demo1_mq_tcl.m
%  Created              : 2021-01-27 13:51:52
%
%  Generated by MATLAB 9.10 and HDL Coder 3.18
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%  ClockName           : clk
%  ResetName           : reset
%  ClockEnableName     : clk_enable
%
%  ClockLowTime        : 5ns
%  ClockHighTime       : 5ns
%  ClockPeriod         : 10ns
%
%  ResetLength         : 20ns
%  ClockEnableDelay    : 10ns
%  HoldTime            : 2ns
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%  ModelBaseSampleTime   : 1
%  DutBaseSampleTime     : 1
%  OverClockFactor     : 1
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%  Mapping of DutBaseSampleTime to ClockPeriod
%
%  N = (ClockPeriod / DutBaseSampleTime) * OverClockFactor
%  1 sec in Simulink corresponds to 10ns in the HDL Simulator(N = 10)
%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%  ResetHighAt          : (ClockLowTime + ResetLength + HoldTime)
%  ResetRiseEdge        : 27ns
%  ResetType            : async
%  ResetAssertedLevel   : 1
%
%  ClockEnableHighAt    : (ClockLowTime + ResetLength + ClockEnableDelay + HoldTime)
%  ClockEnableRiseEdge  : 37ns
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

function tclCmds = gm_hdl_cosim_demo1_mq_tcl
tclCmds = {
    'do MAC_compile.do',...% Compile the generated code
    'vsimulink -voptargs=+acc  work.MAC',...% Initiate cosimulation
    'add wave  /MAC/clk',...% Add wave commands for chip input signals
    'add wave  /MAC/reset',...
    'add wave  /MAC/clk_enable',...
    'add wave  /MAC/In1',...
    'add wave  /MAC/In2',...
    'add wave  /MAC/ce_out',...% Add wave commands for chip output signals
    'add wave  /MAC/Out1',...
    'set UserTimeUnit ns',...% Set simulation time unit
    'puts ""',...
    'puts "Ready for cosimulation..."',...
};
end

Комментарии заголовка в файле 'tclstart'

На верхнем уровне комментарии задают имена исходной и сгенерированной модели фрагмента DUT модели, для которой генерируется и совместно моделируется код. Cosimulation HDL Verifier DUT помещается параллельно с нашей сгенерированной моделью DUT (которая захватывает любые изменения/изменения в bit-true или точности цикла исходной модели DUT как части генерации кода)

Испытательные стенды опции, влияющие на генерацию модели косимуляции

В следующей части файла скрипта tclstart показаны все параметры makehdltb испытательного стенда, поддерживаемые HDL Coder, и их начальные значения, используемые в скриптах косимуляции.

ClockName, ResetName, ClockEnableName
ClockLowTime, ClockHighTime, ClockPeriod
ResetLength, ClockEnableDelay, HoldTime

Моделируйте шаги расчета и отображение DutBaseSampleTime к ClockPeriod

Следующая часть комментария посвящена шагам расчета в модели и тому, как они повлияли на синхронизацию блока HDL Cosimulation в HDL Verifier.

  N = (ClockPeriod / DutBaseSampleTime) * OverClockFactor
  1 sec in Simulink corresponds to 10ns in the HDL Simulator(N = 10)

Сгенерированный 'tclstart' Выход скрипта

Функция в 'gm _ hdl _ cosim _ demo1 _ mq _ tcl' генерирует необходимую командную строку tcl (tclCmds).

Если опция 'EDAScriptGeneration' включена ' on ', и файлы компиляции генерируются для ModelSim как часть 'makehdl', то генерируется одна команда 'do'. Если опция 'EDAScriptGeneration' повернута ' off ', то для компиляции сгенерированного HDL-кода для DUT добавляются явные команды компиляции.

Команды Wave добавляются для всех сигналов интерфейса верхнего уровня.

Команды предварительной симуляции

В блоке HDL Cosimulation параметр «Pre-simulation Tcl commands» содержит команды силы, которые управляют пакетом часов (часы, clock-enable, reset). Параметр «Время запуска Симулятора HDL перед началом косимуляции» инициирует симуляцию со временем выполнения, необходимым для вывода чипа из сброса.

get_param('gm_hdl_cosim_demo1_mq/MAC_mq','TclPreSimCommand')

ans =

    'puts "Running Simulink Cosimulation block.";
      puts "Chip Name: --> hdl_cosim_demo1/MAC";
      puts "Target language: --> vhdl";
      puts "Target directory: --> hdlsrc/hdl_cosim_demo1";
      puts [clock format [clock seconds]];
     # Clock force command;
     force /MAC/clk 0 0ns, 1 5ns -r 10ns;
     # Clock enable force command;
     force /MAC/clk_enable 0 0ns, 1 37ns;
     # Reset force command;
     force /MAC/reset 1 0ns, 0 27ns;

     '

Запуск симулятора

Двойной клик по Start Simulator запускает симулятор с командами tcl в сгенерированном скрипте 'tclstart' MATLAB. После запуска симулятора все сгенерированный код компилируется, и блок HDL Cosimulation готов к симуляции.

Поддержка сложных сигналов

Модельный hdl_cosim_demo2 содержит сложную MAC-подсистему;

bdclose all;
load_system('hdl_cosim_demo2');
open_system('hdl_cosim_demo2/Complex MAC');
makehdl('hdl_cosim_demo2/Complex MAC', 'targetlang', 'vh');

### Generating HDL for 'hdl_cosim_demo2/Complex MAC'.
### Using the config set for model <a href="matlab:configset.showParameterGroup('hdl_cosim_demo2', { 'HDL Code Generation' } )">hdl_cosim_demo2</a> for HDL code generation parameters.
### Running HDL checks on the model 'hdl_cosim_demo2'.
### Begin compilation of the model 'hdl_cosim_demo2'...
### Applying HDL optimizations on the model 'hdl_cosim_demo2'...
### Begin model generation.
### Model generation complete.
### Begin VHDL Code Generation for 'hdl_cosim_demo2'.
### Working on hdl_cosim_demo2/Complex MAC as hdlsrc/hdl_cosim_demo2/Complex_MAC.vhd.
### Code Generation for 'hdl_cosim_demo2' completed.
### Creating HDL Code Generation Check Report file:///tmp/BR2021ad_1584584_202060/publish_examples1/tp8fdc0684/hdlsrc/hdl_cosim_demo2/Complex_MAC_report.html
### HDL check for 'hdl_cosim_demo2' complete with 0 errors, 0 warnings, and 0 messages.
### HDL code generation complete.

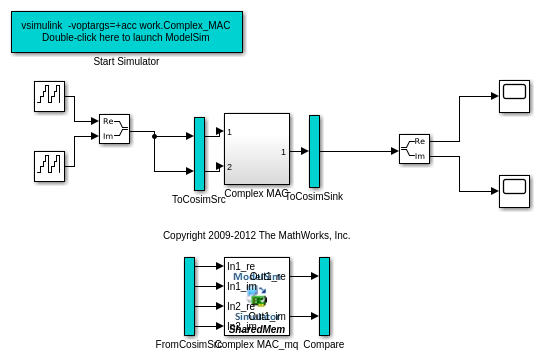

Модель косимуляции для комплексного MAC

Давайте сгенерируем модель косимуляции как часть генерации испытательного стенда и наблюдаем стимулирующую часть модели косимуляции:

makehdltb('hdl_cosim_demo2/Complex MAC', 'targetlang', 'vh', 'GenerateCosimModel', 'ModelSim')

### Begin TestBench generation.
### Generating HDL TestBench for 'hdl_cosim_demo2/Complex MAC'.
### Begin compilation of the model 'hdl_cosim_demo2'...
### Begin compilation of the model 'gm_hdl_cosim_demo2'...
### Generating new cosimulation model: <a href="matlab:open_system('gm_hdl_cosim_demo2_mq')">gm_hdl_cosim_demo2_mq</a>.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo2/gm_hdl_cosim_demo2_mq_tcl.m.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo2/gm_hdl_cosim_demo2_mq_batch_tcl.m.
### Note: Option 'Allow Direct Feedthrough' has been set to 'on' on 'gm_hdl_cosim_demo2_mq/Complex MAC_mq'
### Begin simulation of the model 'gm_hdl_cosim_demo2'...

### Collecting data...
### Generating test bench data file: hdlsrc/hdl_cosim_demo2/In1_re.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo2/In1_im.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo2/Out1_im_expected.dat.
### Working on Complex_MAC_tb as hdlsrc/hdl_cosim_demo2/Complex_MAC_tb.vhd.
### Generating package file hdlsrc/hdl_cosim_demo2/Complex_MAC_tb_pkg.vhd.
### HDL TestBench generation complete.

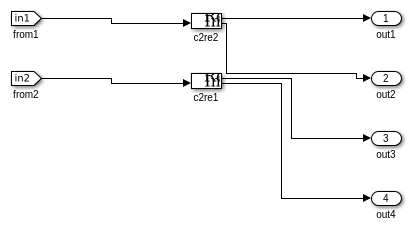

Сгенерированные комплексные подсистемы FromCosimSrc

Вход комплексный сигнал автоматически разбивается на действительные и мнимые части перед движением блока HDL Cosimulation.

open_system('gm_hdl_cosim_demo2_mq/FromCosimSrc')

Сгенерированные подсистемы комплексного сравнения

Раздел сравнения проверяет результаты на действительные и мнимые части комплексных выходов отдельно.

open_system('gm_hdl_cosim_demo2_mq/Compare/Assert_Out1')

Поддержка векторных сигналов

hdl_cosim_demo3 модели содержит подсистему Vector MAC;

bdclose all;
load_system('hdl_cosim_demo3');
open_system('hdl_cosim_demo3/Vector MAC');
makehdl('hdl_cosim_demo3/Vector MAC', 'targetlang', 've');

### Generating HDL for 'hdl_cosim_demo3/Vector MAC'.
### Using the config set for model <a href="matlab:configset.showParameterGroup('hdl_cosim_demo3', { 'HDL Code Generation' } )">hdl_cosim_demo3</a> for HDL code generation parameters.
### Running HDL checks on the model 'hdl_cosim_demo3'.
### Begin compilation of the model 'hdl_cosim_demo3'...
### Applying HDL optimizations on the model 'hdl_cosim_demo3'...
### Begin model generation.
### Model generation complete.
### Begin Verilog Code Generation for 'hdl_cosim_demo3'.
### Working on hdl_cosim_demo3/Vector MAC as hdlsrc/hdl_cosim_demo3/Vector_MAC.v.
### Code Generation for 'hdl_cosim_demo3' completed.
### Creating HDL Code Generation Check Report file:///tmp/BR2021ad_1584584_202060/publish_examples1/tp8fdc0684/hdlsrc/hdl_cosim_demo3/Vector_MAC_report.html
### HDL check for 'hdl_cosim_demo3' complete with 0 errors, 0 warnings, and 0 messages.
### HDL code generation complete.

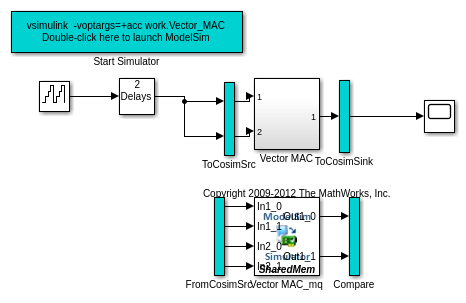

Модель косимуляции для векторного MAC

Давайте сгенерируем модель косимуляции как часть генерации испытательного стенда и наблюдаем стимулирующую часть модели косимуляции для векторных сигналов в 'verilog', где мы уплощаем векторные сигналы для генерации кода.

makehdltb('hdl_cosim_demo3/Vector MAC', 'targetlang', 've', 'GenerateCosimModel', 'ModelSim')

### Begin TestBench generation.
### Generating HDL TestBench for 'hdl_cosim_demo3/Vector MAC'.
### Begin compilation of the model 'hdl_cosim_demo3'...
### Begin compilation of the model 'gm_hdl_cosim_demo3'...
### Generating new cosimulation model: <a href="matlab:open_system('gm_hdl_cosim_demo3_mq')">gm_hdl_cosim_demo3_mq</a>.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo3/gm_hdl_cosim_demo3_mq_tcl.m.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo3/gm_hdl_cosim_demo3_mq_batch_tcl.m.
### Note: Option 'Allow Direct Feedthrough' has been set to 'on' on 'gm_hdl_cosim_demo3_mq/Vector MAC_mq'
### Begin simulation of the model 'gm_hdl_cosim_demo3'...

### Collecting data...
### Generating test bench data file: hdlsrc/hdl_cosim_demo3/In1_0.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo3/In1_1.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo3/Out1_0_0_expected.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo3/Out1_0_1_expected.dat.
### Working on Vector_MAC_tb as hdlsrc/hdl_cosim_demo3/Vector_MAC_tb.v.
### HDL TestBench generation complete.

Сгенерированный вектор из подсистемы CosimSrc

open_system('gm_hdl_cosim_demo3_mq/FromCosimSrc')

Сгенерированная подсистема сравнения векторов

open_system('gm_hdl_cosim_demo3_mq/Compare')

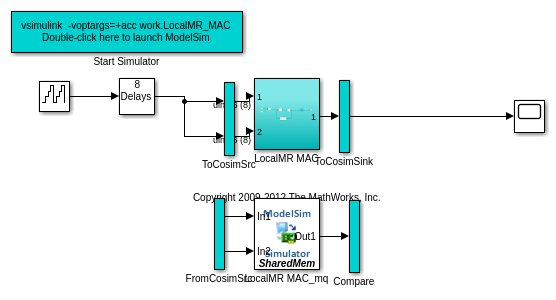

Поддержка локальной многоскоростной связи

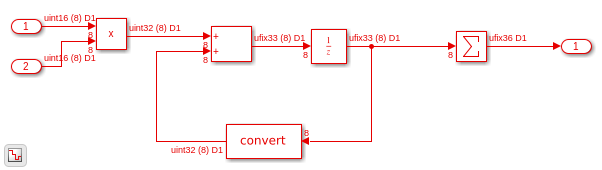

hdl_cosim_demo4 модели содержит MAC-подсистему с блоком Sum of Elements, которая сконфигурирована с реализацией Cascade и требует разгона, как видно из сообщений генерации кода.

bdclose all;
load_system('hdl_cosim_demo4');
open_system('hdl_cosim_demo4/LocalMR MAC');
makehdl('hdl_cosim_demo4/LocalMR MAC', 'targetlang', 'vh');
makehdltb('hdl_cosim_demo4/LocalMR MAC', 'targetlang', 'vh', 'GenerateCosimModel', 'ModelSim');

### Generating HDL for 'hdl_cosim_demo4/LocalMR MAC'.
### Using the config set for model <a href="matlab:configset.showParameterGroup('hdl_cosim_demo4', { 'HDL Code Generation' } )">hdl_cosim_demo4</a> for HDL code generation parameters.
### Running HDL checks on the model 'hdl_cosim_demo4'.
### Begin compilation of the model 'hdl_cosim_demo4'...
### Applying HDL optimizations on the model 'hdl_cosim_demo4'...
### The code generation and optimization options you have chosen have introduced additional pipeline delays.
### The delay balancing feature has automatically inserted matching delays for compensation.
### The DUT requires an initial pipeline setup latency. Each output port experiences these additional delays.
### Output port 1: 1 cycles.
### Begin model generation.
### Model generation complete.
### Begin VHDL Code Generation for 'hdl_cosim_demo4'.
### MESSAGE: The design requires 5 times faster clock with respect to the base rate = 1.
### Working on hdl_cosim_demo4/LocalMR MAC/Sum of Elements/serial_sum_operation as hdlsrc/hdl_cosim_demo4/serial_sum_operation.vhd.
### Working on hdl_cosim_demo4/LocalMR MAC/Sum of Elements as hdlsrc/hdl_cosim_demo4/Sum_of_Elements.vhd.
### Working on LocalMR MAC_tc as hdlsrc/hdl_cosim_demo4/LocalMR_MAC_tc.vhd.
### Working on hdl_cosim_demo4/LocalMR MAC as hdlsrc/hdl_cosim_demo4/LocalMR_MAC.vhd.
### Generating package file hdlsrc/hdl_cosim_demo4/LocalMR_MAC_pkg.vhd.
### Code Generation for 'hdl_cosim_demo4' completed.
### Creating HDL Code Generation Check Report file:///tmp/BR2021ad_1584584_202060/publish_examples1/tp8fdc0684/hdlsrc/hdl_cosim_demo4/LocalMR_MAC_report.html
### HDL check for 'hdl_cosim_demo4' complete with 0 errors, 0 warnings, and 3 messages.
### HDL code generation complete.
### Begin TestBench generation.
### Generating HDL TestBench for 'hdl_cosim_demo4/LocalMR MAC'.
### Begin compilation of the model 'hdl_cosim_demo4'...
### Begin compilation of the model 'gm_hdl_cosim_demo4'...
### Generating new cosimulation model: <a href="matlab:open_system('gm_hdl_cosim_demo4_mq')">gm_hdl_cosim_demo4_mq</a>.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo4/gm_hdl_cosim_demo4_mq_tcl.m.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo4/gm_hdl_cosim_demo4_mq_batch_tcl.m.
### Note: Option 'Allow Direct Feedthrough' has been set to 'on' on 'gm_hdl_cosim_demo4_mq/LocalMR MAC_mq'
### Begin simulation of the model 'gm_hdl_cosim_demo4'...

### Collecting data...
### Generating test bench data file: hdlsrc/hdl_cosim_demo4/In1.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo4/Out1_expected.dat.
### Working on LocalMR_MAC_tb as hdlsrc/hdl_cosim_demo4/LocalMR_MAC_tb.vhd.
### Generating package file hdlsrc/hdl_cosim_demo4/LocalMR_MAC_tb_pkg.vhd.
### HDL TestBench generation complete.

Обновления шкалы времени для смещения оверклокинга

Сообщения генерации кода показывают разгон, который требует в пять раз более быстрых часов относительно базовой скорости модели. Эта информация инкапсулируется в модель косимуляции как часть настройки шкалы времени согласно следующему сообщению

N = (ClockPeriod / DutBaseSampleTime) * OverClockFactor
1 sec in Simulink corresponds to 50ns in the HDL Simulator(N = 50)

Поддержка Incisive

bdclose all;
load_system('hdl_cosim_demo1')
makehdl('hdl_cosim_demo1/MAC', 'targetlang', 'vh')
makehdltb('hdl_cosim_demo1/MAC', 'targetlang', 'vh', 'GenerateCosimModel', 'Incisive')
type hdlsrc/hdl_cosim_demo1/gm_hdl_cosim_demo1_in_tcl
bdclose all;

% close Modelsim
%tclHdlSim('after 1000 quit -f');

### Generating HDL for 'hdl_cosim_demo1/MAC'.
### Using the config set for model <a href="matlab:configset.showParameterGroup('hdl_cosim_demo1', { 'HDL Code Generation' } )">hdl_cosim_demo1</a> for HDL code generation parameters.
### Running HDL checks on the model 'hdl_cosim_demo1'.
### Begin compilation of the model 'hdl_cosim_demo1'...
### Applying HDL optimizations on the model 'hdl_cosim_demo1'...
### Begin model generation.
### Model generation complete.
### Begin VHDL Code Generation for 'hdl_cosim_demo1'.
### Working on hdl_cosim_demo1/MAC as hdlsrc/hdl_cosim_demo1/MAC.vhd.
### Code Generation for 'hdl_cosim_demo1' completed.
### Creating HDL Code Generation Check Report file:///tmp/BR2021ad_1584584_202060/publish_examples1/tp8fdc0684/hdlsrc/hdl_cosim_demo1/MAC_report.html
### HDL check for 'hdl_cosim_demo1' complete with 0 errors, 0 warnings, and 0 messages.
### HDL code generation complete.
### Begin TestBench generation.
### Generating HDL TestBench for 'hdl_cosim_demo1/MAC'.
### Begin compilation of the model 'hdl_cosim_demo1'...
### Begin compilation of the model 'gm_hdl_cosim_demo1'...
### Generating new cosimulation model: <a href="matlab:open_system('gm_hdl_cosim_demo1_in')">gm_hdl_cosim_demo1_in</a>.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo1/gm_hdl_cosim_demo1_in_tcl.m.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo1/gm_hdl_cosim_demo1_in_batch_tcl.m.
### Note: Option 'Allow Direct Feedthrough' has been set to 'on' on 'gm_hdl_cosim_demo1_in/MAC_in'
### Begin simulation of the model 'gm_hdl_cosim_demo1'...

### Collecting data...
### Generating test bench data file: hdlsrc/hdl_cosim_demo1/In1.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo1/In2.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo1/Out1_expected.dat.
### Working on MAC_tb as hdlsrc/hdl_cosim_demo1/MAC_tb.vhd.
### Generating package file hdlsrc/hdl_cosim_demo1/MAC_tb_pkg.vhd.
### HDL TestBench generation complete.


%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Auto generated cosimulation 'tclstart' script
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%  Source Model         : hdl_cosim_demo1
%  Generated Model      : gm_hdl_cosim_demo1
%  Cosimulation Model   : gm_hdl_cosim_demo1_in
%
%  Source DUT           : gm_hdl_cosim_demo1_in/MAC
%  Cosimulation DUT     : gm_hdl_cosim_demo1_in/MAC_in
%
%  File Location        : hdlsrc/hdl_cosim_demo1/gm_hdl_cosim_demo1_in_tcl.m
%  Created              : 2021-01-27 13:52:42
%
%  Generated by MATLAB 9.10 and HDL Coder 3.18
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%  ClockName           : clk
%  ResetName           : reset
%  ClockEnableName     : clk_enable
%
%  ClockLowTime        : 5ns
%  ClockHighTime       : 5ns
%  ClockPeriod         : 10ns
%
%  ResetLength         : 20ns
%  ClockEnableDelay    : 10ns
%  HoldTime            : 2ns
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%  ModelBaseSampleTime   : 1
%  DutBaseSampleTime     : 1
%  OverClockFactor     : 1
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%  Mapping of DutBaseSampleTime to ClockPeriod
%
%  N = (ClockPeriod / DutBaseSampleTime) * OverClockFactor
%  1 sec in Simulink corresponds to 10ns in the HDL Simulator(N = 10)
%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%  ResetHighAt          : (ClockLowTime + ResetLength + HoldTime)
%  ResetRiseEdge        : 27ns
%  ResetType            : async
%  ResetAssertedLevel   : 1
%
%  ClockEnableHighAt    : (ClockLowTime + ResetLength + ClockEnableDelay + HoldTime)
%  ClockEnableRiseEdge  : 37ns
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

function tclCmds = gm_hdl_cosim_demo1_in_tcl
tclCmds = {
    'exec ncvhdl -v93 MAC.vhd',...% Compile the generated code
    'exec ncelab -access +wc MAC',...
    ['hdlsimulink -gui MAC',...%Comment: Initiate cosimulation
    ' -input "{@simvision  {set w \[waveform new\]}}"',...% Add wave commands for chip input signals
    ' -input "{@simvision {waveform add -using \$w -signals :clk}}"',...
    ' -input "{@probe -create -shm clk }"',...
    ' -input "{@simvision {waveform add -using \$w -signals :reset}}"',...
    ' -input "{@probe -create -shm reset }"',...
    ' -input "{@simvision {waveform add -using \$w -signals :clk_enable}}"',...
    ' -input "{@probe -create -shm clk_enable }"',...
    ' -input "{@simvision {waveform add -using \$w -signals :In1}}"',...
    ' -input "{@probe -create -shm In1 }"',...
    ' -input "{@simvision {waveform add -using \$w -signals :In2}}"',...
    ' -input "{@probe -create -shm In2 }"',...
    ' -input "{@simvision {waveform add -using \$w -signals :ce_out}}"',...% Add wave commands for chip output signals
    ' -input "{@probe -create -shm ce_out }"',...
    ' -input "{@simvision {waveform add -using \$w -signals :Out1}}"',...
    ' -input "{@probe -create -shm Out1 }"',...
    ' -input "{@database -open waves -into waves.shm -default}"',...
    ' -input "{@puts \"\"}"',...
    ' -input "{@puts \"Ready for cosimulation...\"}"',...
   ]
};
end

HDL Coder документация

Поддержка
