Основы моделирования

Ресурсные сетки, экстракция ресурса, FDD и режимы дуплекса TDD, параметрические структуры

Функции LTE Toolbox™ создают действительные наборы параметров 3GPP и моделируют обработку физического слоя LTE. Функции строения параметров создают и инициализируют структуры параметров, которые выравниваются с заданными 3GPP ссылками канала измерения (RMC), фиксированного опорного канала (FRC) или экспериментальной модели E-UTRA (E-TM). Используйте структуры параметров в качестве входов для генерации сигналов, чтобы создать формы сигналов, соответствующие 3GPP стандартам LTE и UMTS.

Функции

lteResourceGridМассив ресурсов подкадров
lteResourceGridSizeРазмер массива ресурсов подкадров
lteDLResourceGridМассив ресурсов подкадра нисходящего канала
lteDLResourceGridSizeРазмер нисходящего ресурсного массива подкадров
lteULResourceGridМассив ресурса подкадра восходящей линии связи
lteULResourceGridSizeРазмер массива ресурсов подкадров восходящей линии связи
lteSLResourceGridМассив ресурсов подкадра Sidelink
lteSLResourceGridSizeРазмер ресурсного массива подкадра Sidelink
lteNBResourceGridУзкополосный ресурсный массив
lteDuplexingInfoИнформация о дуплексировании
lteExtractResourcesИзвлечение ресурсных элементов

Темы

Справочные руководства

Сетка физических сигналов нисходящей линии связи

Представление сетки нисходящих физических сигналов и связанных функций LTE Toolbox.

Сетка нисходящих физических каналов

Представление сетки нисходящих физических каналов и связанных с ними функций в LTE Toolbox.

Физические каналы восходящей линии связи и сетка сигналов

Вид сетки физических каналов восходящей линии связи и физических сигналов и связанных с ними функций в LTE Toolbox.

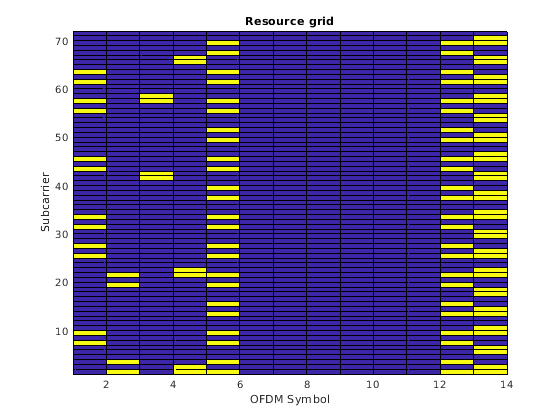

Ресурсные сетки

Создайте пустую ресурсную сетку

В этом примере показано, как создать пустую ресурсную сетку правых размерностей для параметров всей ячейки, заданных в структуре enb.

Сопоставление опорного сигнала с ресурсной сеткой

Этот пример показывает, как сопоставить специфические опорные сигналы камеры с ресурсной сеткой для субкадра в случае двух антенн.

Индексация ресурсной сетки

LTE Toolbox предоставляет средства для генерации последовательностей символов, соответствующих физическим каналам и сигналам.

Duplexing

FDD и дуплексирование TDD

Описывает частоту и деление дуплекса (LTE система координат структуры типа 1 и 2) и представление в продукте LTE Toolbox.

Параметрические структуры

Параметризация

Описывает стиль параметра функции, способ передачи параметров функциям тулбокса. Некоторые функции в LTE Toolbox требуют большого количества параметров. Чтобы упростить этот процесс и сгруппировать соответствующие параметры, используются структуры.

Параметризация LTE для генерации сигналов и симуляции

В этом примере показаны вовлеченные шаги и различные способы параметризации сквозных симуляций и статической генерации сигналов с помощью LTE Toolbox™.

Параметризация UL-SCH

Описывает формы параметризации для функций, связанных с UL-SCH и PUSCH.

Рекомендуемые примеры
