Создайте карту UTM
Система Универсального Поперечного Меркатора (UTM) делит мир на регулярную, непереходящую сетку четырёхугольников, называемую зонами. Каждая зона имеет протяженность 8 на 6 степени и использует поперечную проекцию Меркатора, которая предназначена для ограничения искажений. Зоны UTM идентифицируются с помощью ссылки на сетку в виде числа, за которым следует буква, например 31T. Каждая зона UTM имеет ложное северное положение и ложное восточное положение. Это смещения, которые позволяют каждой зоне иметь положительные координаты в обоих направлениях. Все зоны UTM имеют ложное восточное положение в 500 000 метров. Все зоны в северном полушарии имеют ложное северное положение в 0 метров, а все зоны в южном полушарии имеют ложное северное положение в 10 000 000 метров.
Система UTM определяется между 80 степенями к югу и 84 степенями к северу. За этими пределами вместо этого используйте Универсальную Полярную Стереографическую (UPS) систему. Система ИБП имеет две зоны, north и south. Обе зоны ИБП имеют ложное северное положение и ложное восточное положение 2 000 000 м.
Создайте карту UTM
Можно создать карты UTM с axesm Так же, как и любая другая проекция. Однако, в отличие от других проекций, система координат карты ограничивается окном карты 8 на 6 степени (зона UTM).

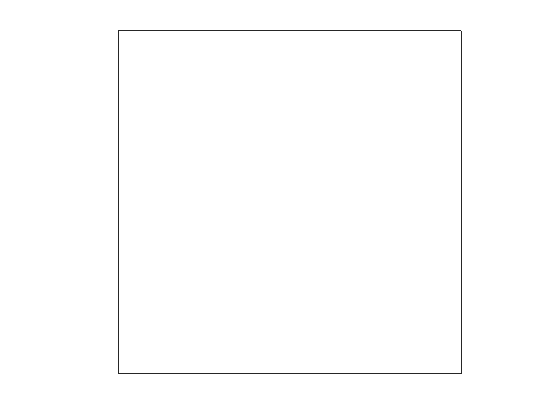

Создайте оси карты UTM.
axesm utm
Получите свойства осей карты и проверьте их в Командном окне или в редакторе Переменных. Обратите внимание, что зона по умолчанию является 31N. Этот параметр выбран, так как по умолчанию источник карты равен [0 3 0] , который находится на экваторе и при долготе 3 ° E. Это центральная долгота зоны 31N, которая имеет предел широты [0 8] и предел долготы [0 6].
h = getm(gca); h.zone
ans = '31N'
Измените зону на 32N, одну зону к востоку от значения по умолчанию и снова проверьте другие параметры. Обратите внимание, что начало карты и пределы скорректированы для 32N зоны.
setm(gca,'zone','32n')
h = getm(gca);

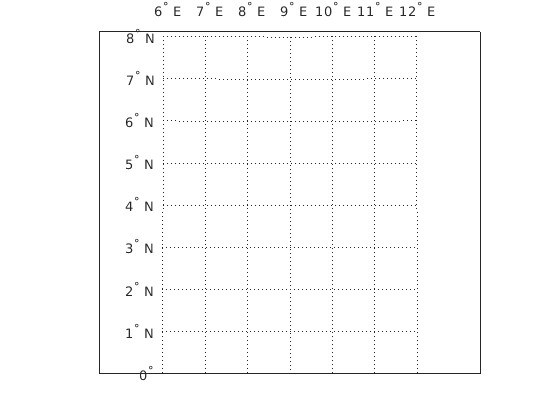

Нарисуйте сетку карты и пометьте ее.
setm(gca,'grid','on','meridianlabel','on','parallellabel','on')

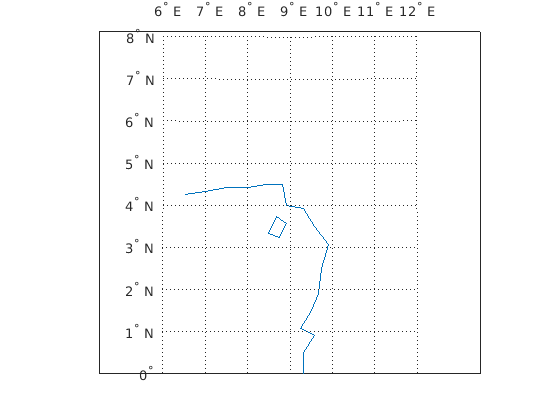

Загрузка и построение данных по береговой линии, чтобы увидеть крупный план Гвинейского залива и острова Биоко в UTM.
load coastlines
plotm(coastlat,coastlon)
