Создание карт с использованием MAPSHOW

В этом примере показано, как создать область значений различных карт с помощью mapshow.

Карта 1: Concord Roads - Географическая структура данных

Отобразите массив географических структур данных с линиями, представляющими дороги. В файле shapefile 'concord _ roads.shp' координаты дороги были предварительно проецированы в систему плановой проекции штата Массачусеттс (в метрах), поэтому shapefile импортируется в mapstruct (переменная 'roads').

roads = shaperead('concord_roads.shp');
figure
mapshow(roads);
xlabel('easting in meters')
ylabel('northing in meters')

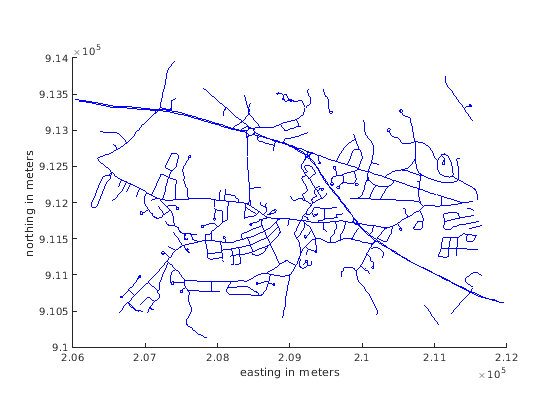

Карта 2: Конкорд дорог с пользовательским стилем линии

Отображение формы дорог и изменение стиля линии.

figure
mapshow('concord_roads.shp','LineStyle',':');
xlabel('easting in meters')
ylabel('northing in meters')

Карта 3: Конкорд Дороги с SymbolSpec

Отображение формы дорог и визуализация с помощью SymbolSpec.

Чтобы узнать о concord_roads.shp набор данных, чтение связанных с ним concord_roads.txt файл метаданных, который описывает атрибуты.

type concord_roads.txt

  A shapefile data set for roads in part of Concord, Massachusetts,
  USA comprising the following files:

     concord_roads.dbf
     concord_roads.shp
     concord_roads.shx

  Source
  ------
  Office of Geographic and Environmental Information (MassGIS),
  Commonwealth of Massachusetts  Executive Office of Environmental Affairs
  (http://www.state.ma.us/mgis/)

  Coordinate system/projection
  ----------------------------
  All data distributed by MassGIS are registered to the NAD83 datum,
  Massachusetts State Plane Mainland Zone coordinate system. Units are in
  meters.

  Data set construction
  ---------------------
  This data set was constructed by concatenating Massachusetts Highway
  Department road shapefiles for the Maynard and Concord USGS Quadrangles,
  from compressed files mrd97.exe and mrd104.exe.

  Features were selected with bounding boxes intersecting the following
  box:
            [206500 (min easting)  910500 (min northing)
             211500 (max easting)  913500 (max northing)]

  The following attributes were retained:

      'STREETNAME', 'RT_NUMBER', 'CLASS', 'ADMIN_TYPE', 'LENGTH'

  Attributes 'CLASS' and 'ADMIN_TYPE' contain numerical codes defined by
  MassGIS as follows:

  Road classes (from file mrdac.dbf)
  ----------------------------------
  CLASS 1 Limited access highway
  CLASS 2 Multi-lane highway, not limited access
  CLASS 3 Other numbered route
  CLASS 4 Major road - collector
  CLASS 5 Minor street or road
  CLASS 6 Minor street or road
  CLASS 7 Highway ramp

  Road admin types (from file mrdac.dbf)
  --------------------------------------
  ADMIN_TYPE 0 Local road
  ADMIN_TYPE 1 Interstate
  ADMIN_TYPE 2 U.S. Federal
  ADMIN_TYPE 3 State

  Construction date
  -----------------
  November 17, 2003.

Запросите атрибуты в этом файле дорог.

roads = shaperead('concord_roads.shp')

roads =

  609x1 struct array with fields:

    Geometry
    BoundingBox
    X
    Y
    STREETNAME
    RT_NUMBER
    CLASS
    ADMIN_TYPE
    LENGTH

Узнайте, сколько дорог попадает в каждый КЛАСС.

histcounts([roads.CLASS],'BinLimits',[1 7],'BinMethod','integer')

ans =

     0    14    93    26   395    81     0

Узнайте, сколько дорог падает в каждом ADMIN_TYPE.

histcounts([roads.ADMIN_TYPE],'BinLimits',[0 3],'BinMethod','integer')

ans =

   502     0     0   107

Заметьте, что в этом файле нет дорог класса 1 или 7, и дороги ADMIN_TYPE 0 или 3.

Создайте SymbolSpec для:

Цвет местных дорог (ADMIN_TYPE=0) черный.
Цветные дороги (ADMIN_TYPE=3) красные.
Скрыть очень незначительные дороги (CLASS = 6).
Установите основные или большие дороги (CLASS = 1-4) с помощью LineWidth значение 2,0.

roadspec = makesymbolspec('Line',...
    {'ADMIN_TYPE',0, 'Color','black'}, ...
    {'ADMIN_TYPE',3, 'Color','red'},...
    {'CLASS',6, 'Visible','off'},...
    {'CLASS',[1 4], 'LineWidth',2});
figure
mapshow('concord_roads.shp','SymbolSpec',roadspec);
xlabel('easting in meters')
ylabel('northing in meters')

Карта 4: Конкорд Дороги, Переопределение SymbolSpec

Переопределите графическое свойство SymbolSpec.

roadspec = makesymbolspec('Line',...
    {'ADMIN_TYPE',0, 'Color','black'}, ...
    {'ADMIN_TYPE',3, 'Color','red'},...
    {'CLASS',6, 'Visible','off'},...
    {'CLASS',[1 4], 'LineWidth',2});
figure
mapshow('concord_roads.shp','SymbolSpec',roadspec,'Color','black');
xlabel('easting in meters')
ylabel('northing in meters')

Карта 5: Дороги Бостона с SymbolSpec, переопределение параметров по умолчанию

Переопределите свойство SymbolSpec по умолчанию.

roadspec = makesymbolspec('Line',...
    {'Default', 'Color','green'}, ...
    {'ADMIN_TYPE',0, 'Color','black'}, ...
    {'ADMIN_TYPE',3, 'Color','red'},...
    {'CLASS',6, 'Visible','off'},...
    {'CLASS',[1 4], 'LineWidth',2});
figure
mapshow('boston_roads.shp','SymbolSpec',roadspec);
xlabel('easting in meters')
ylabel('northing in meters')

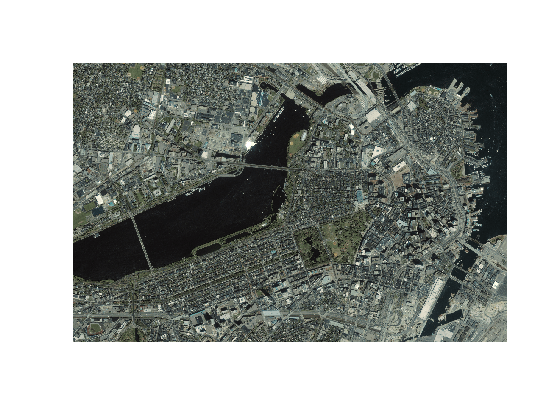

Карта 6: GeoTIFF Изображение Бостона

figure
mapshow boston.tif
axis image manual off

Считайте бостонские плацкартные имена в порядок для наложения на верхнюю часть изображения GeoTIFF.

S = shaperead('boston_placenames.shp');

Проекция в файле GeoTIFF выполнена в модули футов съемки. Координаты точки в файле shapefile указаны в метрах. Поэтому нам нужно преобразовать координаты placename из метров в футы съемки порядка наложить точки на изображение.

surveyFeetPerMeter = unitsratio('sf', 'meter');
for k = 1:numel(S)
    S(k).X = surveyFeetPerMeter * S(k).X;
    S(k).Y = surveyFeetPerMeter * S(k).Y;
end

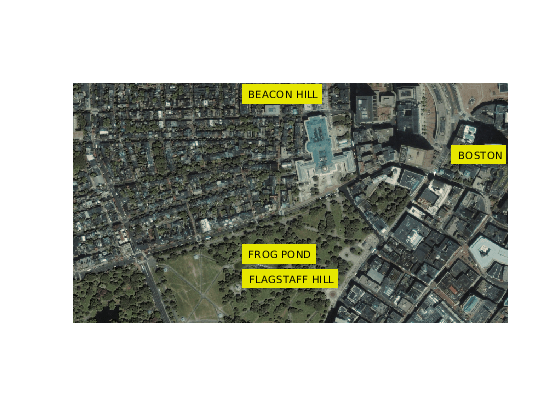

Отобразите имена объявлений.

text([S.X], [S.Y], {S.NAME}, 'Color', [0 0 0], ...
    'BackgroundColor',[0.9 0.9 0],'Clipping','on');

Изменение масштаба выбранной области.

xlim([ 772007,  775582])
ylim([2954572, 2956535])

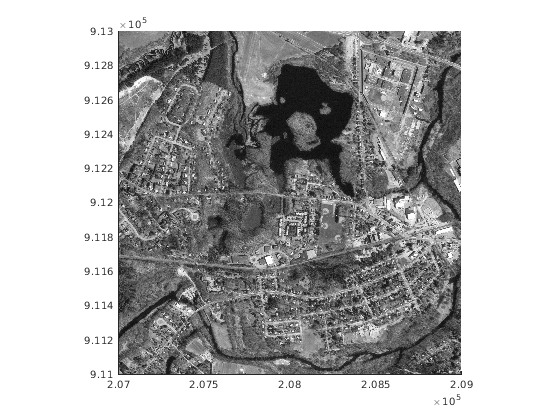

Карта 7: Пруд с островами над Ортофото Фон

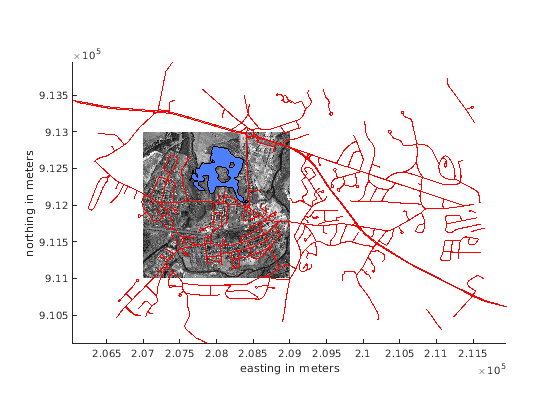

Отобразите пруд с тремя большими островками (элемент 14 в concord_hydro_area shapefile). Обратите внимание, что островки видны в ортофото через три «отверстия» в многоугольнике пруда. Отобразите дороги на том же рисунке.

[ortho, cmap] = imread('concord_ortho_w.tif');
R = worldfileread('concord_ortho_w.tfw', 'planar', size(ortho));
figure
mapshow(ortho, cmap, R)

Сохраните пределы карты, используемые для изображения

xLimits = xlim;
yLimits = ylim;
pond = shaperead('concord_hydro_area.shp', 'RecordNumbers', 14);
hold on
mapshow(pond, 'FaceColor', [0.3 0.5 1], 'EdgeColor', 'black')
mapshow('concord_roads.shp', 'Color', 'red', 'LineWidth', 1);
xlabel('easting in meters')
ylabel('northing in meters')

Восстановите пределы карты, чтобы соответствовать изображению

xlim(xLimits)
ylim(yLimits)

Карта 8: Mount Washington SDTS Цифровая модель повышения

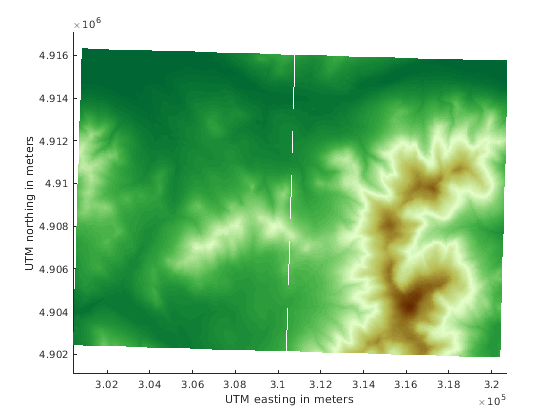

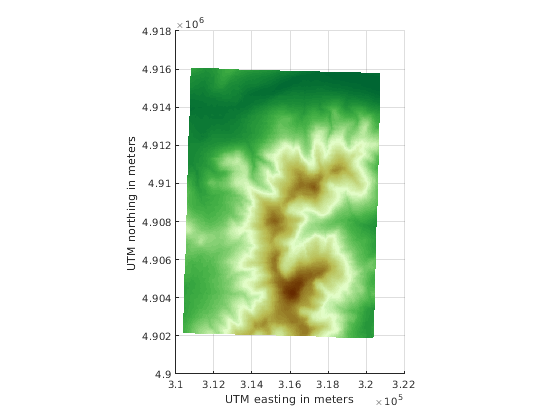

Просмотрите данные местности Маунт-Вашингтон как mesh. Сетка данных привязана к зоне 19 Универсального Поперечного Меркатора (UTM).

figure
h = mapshow('sdts/9129CATD.ddf','DisplayType','mesh');
Z = h.ZData;
demcmap(Z)
xlabel('UTM easting in meters')
ylabel('UTM northing in meters')

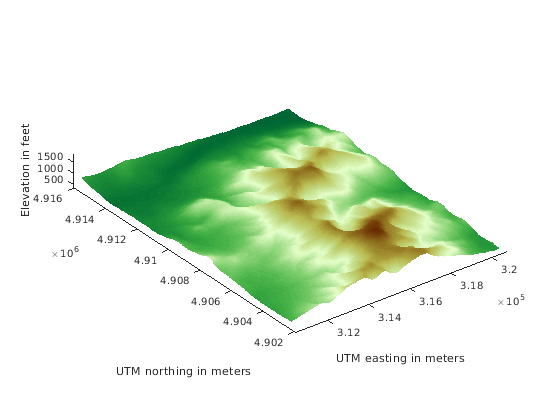

Смотрите данные о местности Маунт-Вашингтон как 3-D поверхность. Используйте вид 3-D по умолчанию, который показывает, как область значений выглядит с юго-запада.

figure
mapshow('sdts/9129CATD.ddf');
demcmap(Z)
view(3);
axis equal;
xlabel('UTM easting in meters')
ylabel('UTM northing in meters')
zlabel('Elevation in feet')

Карта 9: Гора Вашингтон и гора Дартмут на одной карте с контурами

Отобразите сетку и контурные линии горы Вашингтон и горы Дартмут.

Ознакомьтесь с файлами данных о местности для горы Вашингтон и горы Дартмут. Чтобы построить график данных с помощью mapshowрастровые данные должны иметь тип single или double. Укажите тип данных для растра, используя 'OutputType' Пара "имя-значение".

[ZWash,RWash] = readgeoraster('MtWashington-ft.grd', ...
    'OutputType','double');
[ZDart,RDart] = readgeoraster('MountDartmouth-ft.grd', ...
    'OutputType','double');

% Find missing data using the |georasterinfo| function. The function
% returns an object with a |MissingDataIndicator| property that indicates
% which value represents missing data. Replace the missing data with |NaN|
% values using the |standardizeMissing| function.

infoWash = georasterinfo('MtWashington-ft.grd');
ZWash = standardizeMissing(ZWash,infoWash.MissingDataIndicator);

infoDart = georasterinfo('MountDartmouth-ft.grd');
ZDart = standardizeMissing(ZDart,infoDart.MissingDataIndicator);

Убедитесь, что контурные линии и метки появляются над данными местности путем определения 'ZData' Пара "имя-значение" как матрица нулей. Применить палитру, подходящую для данных местности, используя demcmap.

figure
hold on
mapshow(ZWash,RWash,'DisplayType','surface', ...
    'ZData',zeros(RWash.RasterSize))
mapshow(ZDart,RDart,'DisplayType','surface', ...
    'ZData',zeros(RDart.RasterSize))
demcmap(ZWash)
xlabel('UTM easting in meters')
ylabel('UTM northing in meters')
axis equal

Наложение черных контурных линий и меток.

mapshow(ZWash,RWash,'DisplayType','contour', ...
   'LineColor','k','ShowText','on');
mapshow(ZDart,RDart,'DisplayType','contour', ...
   'LineColor','k','ShowText','on');
