Инициализируйте или сбросьте структуру проекции карты
mstruct = defaultm(projid)
mstruct = defaultm(mstruct)
mstruct = defaultm(projid) инициализирует структуру проекции карты, где projid является строковым скаляром или вектором символов, который соответствует одному из значений в последнем столбце таблицы, отображаемой maps функция. Область выхода mstruct - проекционная структура карты. Это скалярная структура, поля которой соответствуют Map Свойств осей графика.
mstruct = defaultm(mstruct) проверяет существующую структуру проекции карты, устанавливает пустые свойства и корректирует зависимые свойства. The Origin, FLatLimit, FLonLimit, MapLatLimit, и MapLonLimit свойства могут быть скорректированы с учетом совместимости друг с другом и с MapProjection свойство и (в случае UTM или UPS) Zone свойство.
С defaultm, можно создать проекционную структуру карты (mstruct) которая содержит всю информацию, необходимую для проекта и отключения географических координат с помощью, projinv, projfwd, vfwdtran, или vinvtran не создавая оси и не используя MATLAB® графика. Соответствующие параметры в mstruct включают имя проекции, модули измерения угла, зону (для UTM или UPS), источник, аспект, ложное восточное положение, ложное северное положение и (для конических проекций) стандартную параллель или параллели. В очень редких случаях вам также может потребоваться настроить предел системы координат (FLatLimit и FLonLimit) или предел (MapLatLimit и MapLonLimit) свойства.
Вы должны сделать ровно два вызовов в defaultm чтобы настроить свои mstruct, с использованием следующей последовательности:
Создайте предварительную версию, содержащую значения по умолчанию для выбранной проекции: mstruct = defaultm(projection);
Присвойте соответствующие значения mstruct.angleunits, mstruct.zone, mstruct.origin, и т.д.
Установите пустые свойства и скорректируйте взаимозависимые свойства по мере необходимости, чтобы доработать структуру проекции карты: mstruct = defaultm(mstruct);
Если вы установили поле prop1 от mstruct на value1, полевые prop2 на value2и так далее, затем следующая последовательность
mstruct = defaultm(projection); mstruct.prop1 = value1; mstruct.prop2 = value2; ... mstruct = defaultm(mstruct);
дает точно такой же результат как и следующее:
f = figure; ax = axesm(projection, prop1, value1, prop2, value2, ...); mstruct = getm(ax); close(f)
Примечание
Свойства, имеющие угловое значение, по умолчанию указаны в степенях. Если вы хотите работать в радианах, можно выполнить следующее назначение между двумя вызовами defaultm:
mstruct.angleunits = 'radians';
Необходимо также использовать значения в радианах при присвоении любых угловых свойств (таких как mstruct.origin, mstruct.parallels, mstruct.maplatlimit, mstruct.maplonlimit, и т.д.).
Смотрите раздел Mapping Toolbox™ User's Guide о работе в UTM без отображаемой карты для получения информации и примера использования defaultm в сочетании с UTM.
Создайте пустую проекционную структуру карты для проекции Mercator:
mstruct = defaultm('mercator')mstruct =
mapprojection: 'mercator'
zone: []
angleunits: 'degrees'
aspect: 'normal'
falseeasting: []
falsenorthing: []
fixedorient: []
geoid: [1 0]
maplatlimit: []
maplonlimit: []
mapparallels: 0
nparallels: 1
origin: []
scalefactor: []
trimlat: [-86 86]
trimlon: [-180 180]
frame: []
ffill: 100
fedgecolor: [0 0 0]
ffacecolor: 'none'
flatlimit: []
flinewidth: 2
flonlimit: []
grid: []
galtitude: Inf
gcolor: [0 0 0]
glinestyle: ':'
glinewidth: 0.5000
mlineexception: []
mlinefill: 100
mlinelimit: []
mlinelocation: []
mlinevisible: 'on'
plineexception: []
plinefill: 100
plinelimit: []
plinelocation: []
plinevisible: 'on'
fontangle: 'normal'
fontcolor: [0 0 0]
fontname: 'helvetica'
fontsize: 9
fontunits: 'points'
fontweight: 'normal'
labelformat: 'compass'
labelrotation: 'off'
labelunits: []
meridianlabel: []
mlabellocation: []
mlabelparallel: []
mlabelround: 0
parallellabel: []
plabellocation: []
plabelmeridian: []
plabelround: 0Теперь смените источник карты на [0 90 0], и заполните параметры проекции по умолчанию соответственно:
mstruct.origin = [0 90 0]; mstruct = defaultm(mstruct)
mstruct =
mapprojection: 'mercator'
zone: []
angleunits: 'degrees'
aspect: 'normal'
falseeasting: 0
falsenorthing: 0
fixedorient: []
geoid: [1 0]
maplatlimit: [-86 86]
maplonlimit: [-90 270]
mapparallels: 0
nparallels: 1
origin: [0 90 0]
scalefactor: 1
trimlat: [-86 86]
trimlon: [-180 180]
frame: 'off'
ffill: 100
fedgecolor: [0 0 0]
ffacecolor: 'none'
flatlimit: [-86 86]
flinewidth: 2
flonlimit: [-180 180]
grid: 'off'
galtitude: Inf
gcolor: [0 0 0]
glinestyle: ':'
glinewidth: 0.5
mlineexception: []
mlinefill: 100
mlinelimit: []
mlinelocation: 30
mlinevisible: 'on'
plineexception: []
plinefill: 100
plinelimit: []
plinelocation: 15
plinevisible: 'on'
fontangle: 'normal'
fontcolor: [0 0 0]
fontname: 'Helvetica'
fontsize: 10
fontunits: 'points'
fontweight: 'normal'
labelformat: 'compass'
labelrotation: 'off'
labelunits: 'degrees'
meridianlabel: 'off'
mlabellocation: 30
mlabelparallel: 86
mlabelround: 0
parallellabel: 'off'
plabellocation: 15
plabelmeridian: -90
plabelround: 0В этом примере показано, как выполнить те же проекционные расчеты, которые выполняются в командах отображения Mapping Toolbox путем вызова defaultm и projfwd функций.
Создайте пустую проекционную структуру карты для синусоидальной проекции, используя defaultm функция. Функция возвращает mstruct .
mstruct = defaultm('sinusoid');Установите пределы карты для mstruct . Чтобы заполнить поля структуры проекции карты и убедиться, что эффекты настроек свойств правильно реализованы, вызовите defaultm второй раз.
mstruct.maplonlimit = [-150 -30]; mstruct.geoid = referenceEllipsoid('grs80','kilometers'); mstruct = defaultm(mstruct);
Загрузите данные береговой линии и обрезайте их до пределов карты.
load coastlines [latt,lont] = maptriml(coastlat,coastlon, ... mstruct.maplatlimit,mstruct.maplonlimit);

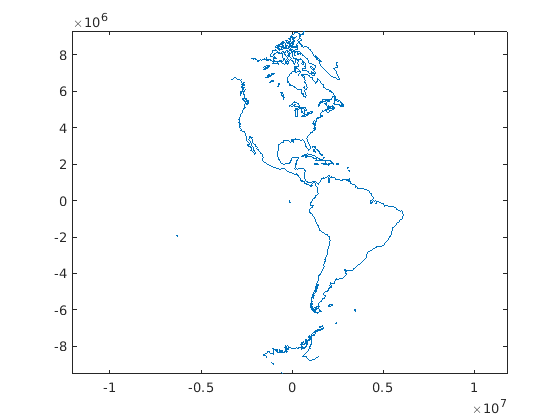

Проецируйте векторы широты и долготы в координаты плоскости с Синусоидальной проекцией и отобразите результат. График показывает, что данные проецируются в заданном аспекте.
[x,y] = projfwd(mstruct,latt,lont);
figure
plot(x,y)
axis equal
