GUIDE приложение с параметрами для отображения графиков

Примечание

Окружение GUIDE будет удаляемо в следующем релизе. После удаления GUIDE существующие приложения GUIDE будут продолжать запускаться в MATLAB^® но они не будут редактироваться в GUIDE.

Чтобы продолжить редактирование существующего приложения GUIDE, смотрите GUIDE Migration Strategies для получения информации о том, как помочь поддерживать совместимость приложения с будущими релизами MATLAB. Чтобы создать новые приложения в интерактивном режиме, вместо этого Разрабатывайте приложения с использованием App Designer.

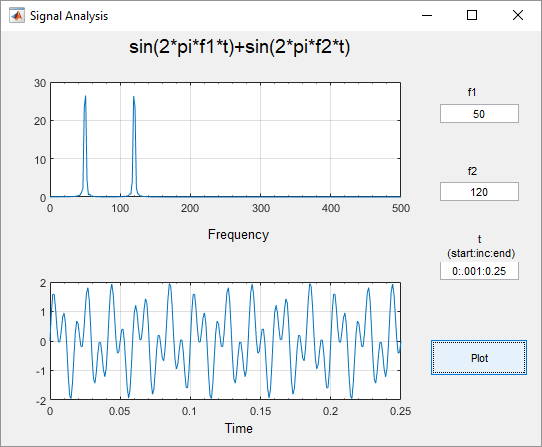

В этом примере показано, как изучить и запустить предварительно построенное приложение GUIDE. Приложение содержит три поля редактирования и две оси. Оси отображают представления частоты и временного интервала функции, которая является суммой двух синусоид. Два верхних поля редактирования содержат частоту для каждой синусоиды компонента. Третье поле редактирования содержит временную область значений и частоту дискретизации для графиков.

Откройте и запустите пример

Открытый пример

Откройте и запуск приложение. Измените значения по умолчанию в полях f1 и f2, чтобы изменить частоту для каждой синусоиды компонента. Можно также изменить три числа (разделенные двоеточиями) в поле t. Первое и последнее числа задают окно времени для выборки функции. Средний номер определяет частоту дискретизации.

Нажмите кнопку Plot, чтобы увидеть график функции в частотных и временных интервалах.

Исследуйте Код

В GUIDE нажмите кнопку Editor, чтобы просмотреть код.
В верхней части окна Editor используйте кнопку Go To для перехода к функциям , описанным ниже.

`f1_input_Callback` и f2_input_Callback

The f1_input_Callback функция выполняется, когда пользователь изменяет значение в f1 поле редактирования. The f2_input_Callback функция реагирует на изменения в поле f2, и она почти идентична f1_input_Callback функция. Обе функции проверяют правильность ввода данных пользователем. Если значение в поле редактирования недопустимо, кнопка Plot отключена. Вот код для f1_input_Callback функция.

f1 = str2double(get(hObject,'String'));
if isnan(f1) || ~isreal(f1)
    % Disable the Plot button and change its string to say why
    set(handles.plot_button,'String','Cannot plot f1');
    set(handles.plot_button,'Enable','off');
    % Give the edit text box focus so user can correct the error
    uicontrol(hObject);
else
    % Enable the Plot button with its original name
    set(handles.plot_button,'String','Plot');
    set(handles.plot_button,'Enable','on');
end

`t_input_Callback`

The t_input_Callback функция выполняется, когда пользователь изменяет значение в t поле редактирования. Этот try блок проверяет значение, чтобы убедиться, что оно числовое, что его длина находится между 2 и 1000, и что вектор монотонно увеличивается.

try
    t = eval(get(handles.t_input,'String'));
    if ~isnumeric(t)
        % t is not a number
        set(handles.plot_button,'String','t is not numeric')
    elseif length(t) < 2
        % t is not a vector
        set(handles.plot_button,'String','t must be vector')
    elseif length(t) > 1000
        % t is too long a vector to plot clearly
        set(handles.plot_button,'String','t is too long')
    elseif min(diff(t)) < 0
        % t is not monotonically increasing
        set(handles.plot_button,'String','t must increase')
    else
        % Enable the Plot button with its original name
        set(handles.plot_button,'String','Plot')
        set(handles.plot_button,'Enable','on')
        return
    end

 catch EM
    % Cannot evaluate expression user typed
    set(handles.plot_button,'String','Cannot plot t');
    uicontrol(hObject);
end

The catch блок изменяет метку на кнопке Plot, чтобы указать, что значение входа было недопустимым. The uicontrol команда устанавливает особое внимание на поле, содержащее ошибочное значение.

`plot_button_Callback`

The plot_button_Callback функция выполняется при нажатии пользователем кнопки Plot.

Во-первых, коллбэк получает значения в трех полях редактирования:

f1 = str2double(get(handles.f1_input,'String'));
f2 = str2double(get(handles.f2_input,'String'));
t = eval(get(handles.t_input,'String'));

Затем коллбэк использует значения f1, f2, и t для выборки функции во временном интервале и вычисления преобразования Фурье. Затем обновляются два графика:

% Create frequency plot in proper axes
plot(handles.frequency_axes,f,m(1:257));
set(handles.frequency_axes,'XMinorTick','on');
grid(handles.frequency_axes,'on');

% Create time plot in proper axes
plot(handles.time_axes,t,x);
set(handles.time_axes,'XMinorTick','on');
grid on
