Что такое клиппинг?

Усечение происходит, когда часть графика происходит вне границ осей. В MATLAB ® отсекаемая часть графика не отображается на экране или в распечатанном выходе. Пределы по осям графика определяют контуры.

Выключить усечение

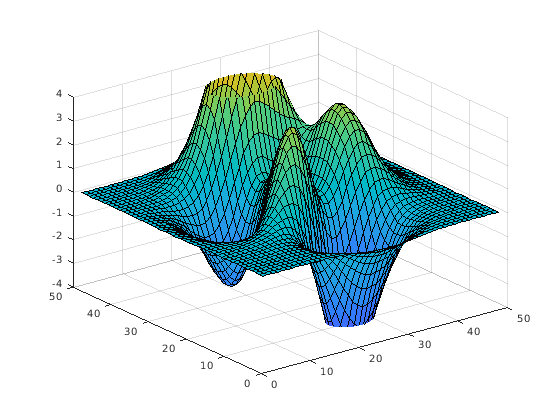

По умолчанию MATLAB клипсирует графики, которые выходят за пределы пределов осей.

figure
surf(peaks)
zlim([-4 4])

Используйте оси Clipping свойство для управления усечением.

ax = gca;               % get the current axis
ax.Clipping = 'off';    % turn clipping off

Управление стилем усечения

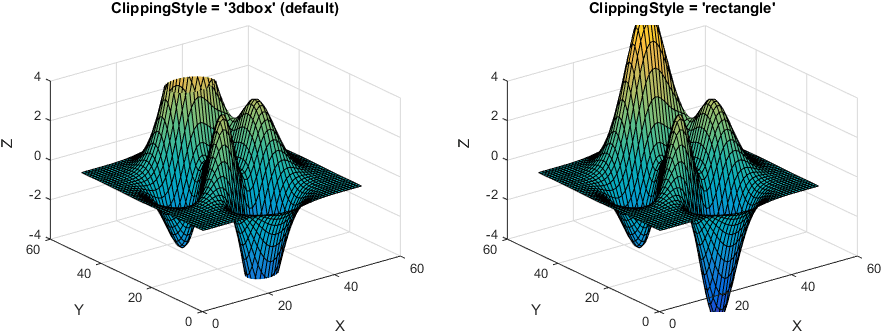

Используйте ClippingStyle свойство для контроля того, как работает усечение. Если на ClippingStyle установлено в '3dbox', затем MATLAB обрезает графики до объема, заданного пределами осей x, y и z. Если на ClippingStyle установлено в 'rectangle', затем MATLAB обрезает графики до воображаемого прямоугольника, нарисованного вокруг внешней оси x, y и z. На графиках ниже показано различие между двумя стилями усечения.

Обрезка на 2D графиках

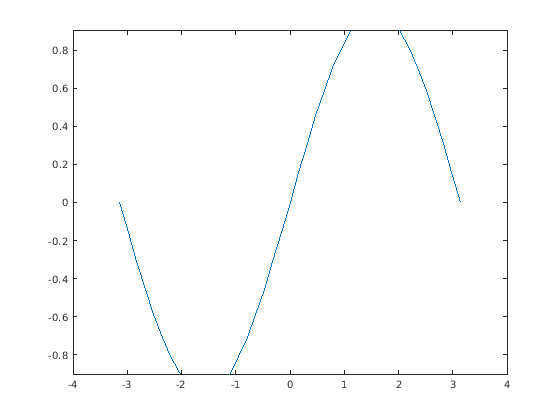

Усечение также используется на 2D графиках. Для примера MATLAB клипирует синусоиду на графике ниже.

x = -pi:pi/20:pi;
y = sin(-pi:pi/20:pi);
plot(x,y)
ylim([-0.9 0.9])

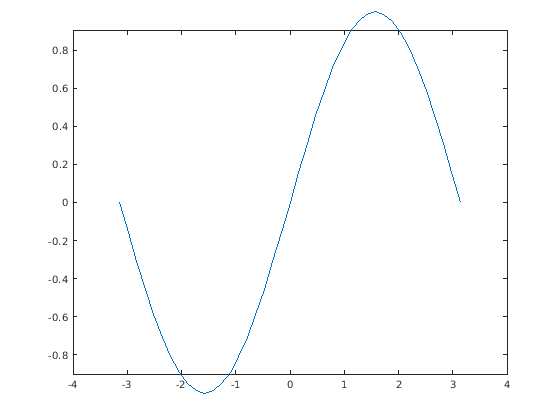

Если усечение отключено, MATLAB отображает всю синусоиду.

ax = gca;
ax.Clipping = 'off';

Усечение и маркеры

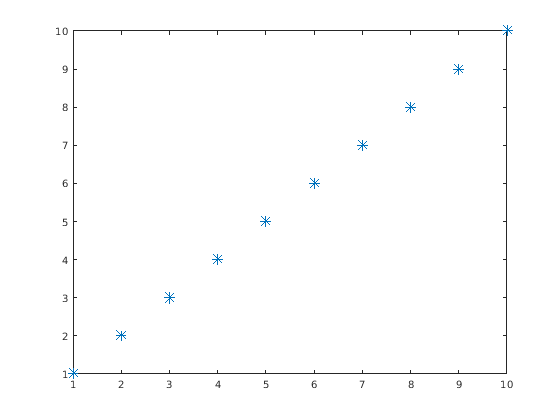

Усечение не влияет на маркеры, нарисованные в каждой точке данных, пока сама точка данных находится внутри пределов по осям X и Y графика. MATLAB отображает весь маркер, даже если он немного выходит за контуры осей.

p = plot(1:10,'*');
p.MarkerSize = 10;
axis([1 10 1 10])
