Свойства соотношения сторон осей

axis команда работает путем установки различных свойств объекта осей. Можно задать эти свойства непосредственно, чтобы достичь именно того эффекта, который вы хотите.

Когда для свойств mode задано значение autoMATLAB автоматически определяет значения для всех этих свойств, а затем растягивает оси, чтобы соответствовать форме рисунка. Можно переопределить автоматическую операцию любого свойства, задав значение для свойства или задав для свойства его режима значение вручную.

Значение, выбранное для конкретного свойства, зависит, в основном, от типа данных, которые необходимо отобразить. Большая часть данных, визуализированных с помощью MATLAB, либо

В первом случае обычно желательно выбрать пределы по осям, которые обеспечивают хорошее разрешение в каждом направлении оси, и заполнить имеющееся пространство. Объекты реального мира, с другой стороны, должны быть представлены точно пропорционально, независимо от угла зрения.

Значения свойств MATLAB по умолчанию разработаны для

Выбор соотношения сторон по умолчанию

Область осей Position свойство задает местоположение и размерности осей внутри рисунка. Третий и четвертый элементы Position вектор (ширина и высота) задает прямоугольник, в котором MATLAB рисует оси. MATLAB подбирает оси к этому прямоугольнику.

Значение по умолчанию для осей Units свойство нормировано к родительским размерностям рисунка. Это означает, что форма окна рисунка определяет форму прямоугольника положения. Когда вы изменяете размер окна рисунка, MATLAB изменяет форму прямоугольника положения, чтобы соответствовать ему.

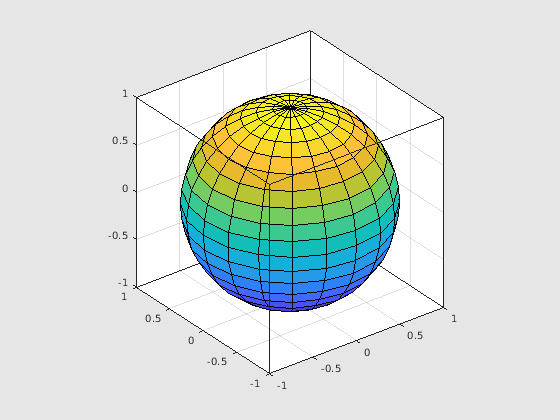

sphere
set(gcf,'Color',[0.90 0.90 0.90])
set(gca,'BoxStyle','full','Box','on')

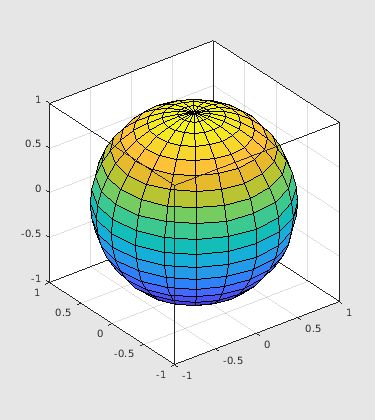

Изменение размера и формы рисунка приводит к изменению размера и формы осей. Можно также выбрать новые положения метки деления на оси.

f = gcf;
f.Position(3) = f.Position(3) * 0.67;

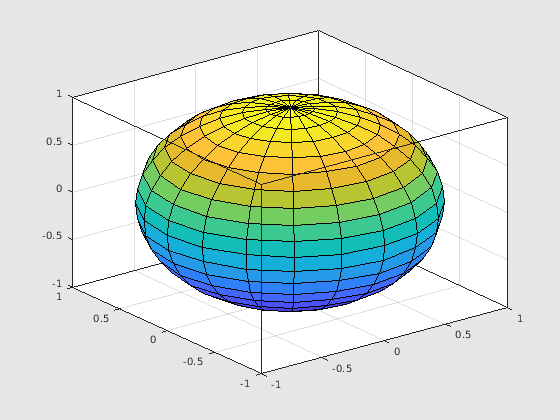

Изменение формы осей для вписывания в окно рисунка может изменить соотношение сторон графика. MATLAB подбирает оси для заполнения прямоугольника положения и в процессе может искажать форму. Это обычно желательно для графиков числовых данных, но не для реалистичного отображения объектов.

Поддержание пропорций осей при изменении размера фигуры

Чтобы сохранить конкретную форму, можно задать размер осей в абсолютных модулях, таких как дюймы, которые не зависят от размера окна рисунка. Однако это не является хорошим подходом, если вы пишете программу MATLAB, которую хотите работать с окном рисунка любого размера. Лучший подход состоит в том, чтобы задать соотношение сторон осей и переопределить автоматическое растяжение к заливке.

В тех случаях, когда требуется определенное соотношение сторон, можно переопределить растяжение, задав значение для этих свойств осей:

Первые два набора свойств влияют на соотношение сторон непосредственно. Установка значения любого из свойств режима вручную просто отключает растяжение до заливки с сохранением всех значений текущих свойств. В этом случае MATLAB увеличивает оси, пока одна размерность прямоугольника положения не ограничивает его. Для примера установите DataAspectRatio на [1 1 1]. Также установите цвет рисунка, чтобы увидеть связь между рисунком и осями.

sphere
daspect([1 1 1])
set(gca,'BoxStyle','full','Box','on')
set(gcf,'Color',[0.90 0.90 0.90])

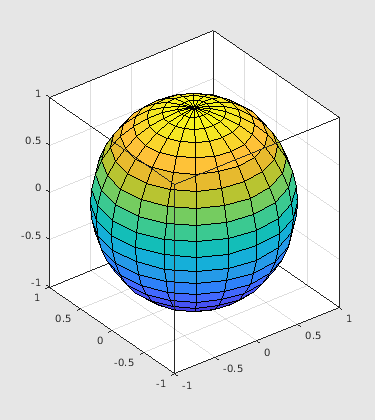

Изменение размера и формы рисунка не изменяет соотношение сторон осей.

f = gcf;
f.Position(3) = f.Position(3) * 0.67;

Установка CameraViewAngle свойство отключает растяжение к заливке, а также препятствует корректировке MATLAB размера осей при изменении вида.

Свойства соотношения сторон

Важно понять, как свойства взаимодействуют друг с другом, порядок получить желаемые результаты. The DataAspectRatio, PlotBoxAspectRatio, и пределы x -, y - и z-осей (XLim, YLim, и ZLim свойства) все наложить ограничения на форму осей.

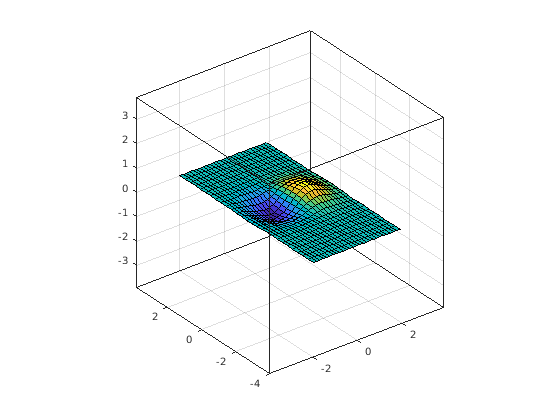

[X,Y] = meshgrid((-2:.15:2),(-4:.3:4));
Z = X.*exp(-X.^2 - Y.^2);

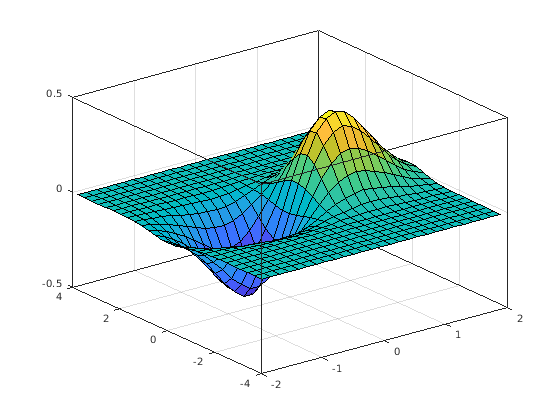

surf(X,Y,Z)
set(gca,'BoxStyle','full','Box','on')

daspect

ans = 1×3

     4     8     1

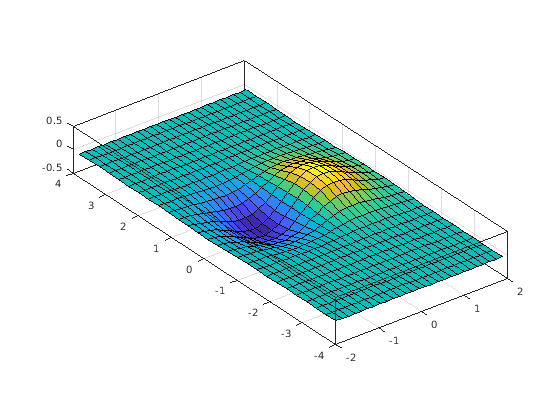

daspect([1 1 1])

pbaspect

ans = 1×3

     4     8     1

daspect([1 1 1])
pbaspect([1 1 1])

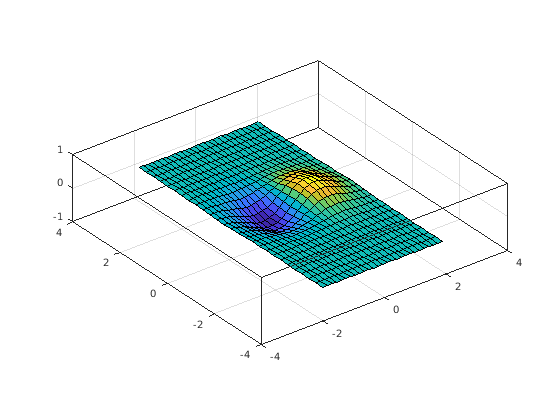

set(gca,'DataAspectRatio',[1 1 1],...
        'PlotBoxAspectRatio',[1 1 1],...
        'XLim',[-4 4],...
        'YLim',[-4 4],...
        'ZLim',[-1 1])

pbaspect

ans = 1×3

     4     4     1

Отображение реальных объектов

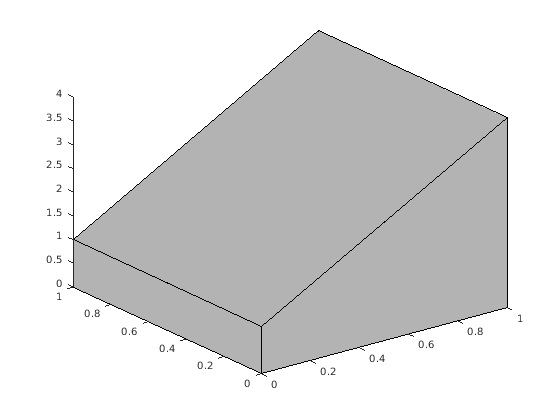

Если вы хотите отобразить объект так, чтобы он выглядел реалистично, необходимо изменить параметры MATLAB по умолчанию. Для примера эти данные определяют клиновидную закрашенную фигуру объекта.

vert = [0 0 0; 0 1 0; 1 1 0; 1 0 0; 0 0 1; 0 1 1; 1 1 4; 1 0 4];
fac = [1 2 3 4; 2 6 7 3; 4 3 7 8; 1 5 8 4; 1 2 6 5; 5 6 7 8];
patch('Vertices',vert,'Faces',fac,...
   'FaceColor',[0.7 0.7 0.7],'EdgeColor','k')

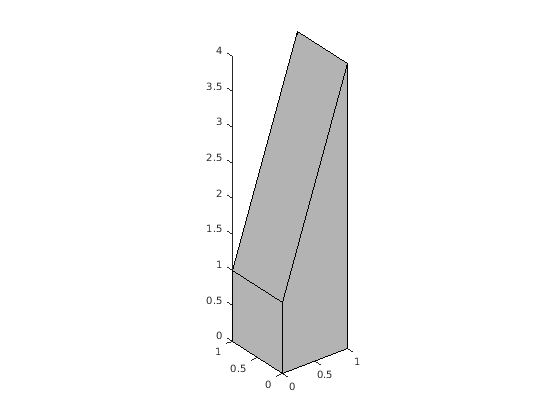

view(3)

Однако эта ось искажает фактическую форму твердого объекта, заданную данными. Чтобы отобразить его в правильных пропорциях, установите DataAspectRatio. Установка этого свойства делает модули равными в направлениях x -, y - и z и препятствует растяжению осей, чтобы заполнить прямоугольник положения, раскрывая истинную форму объекта.

set(gca,'DataAspectRatio',[1 1 1])
