Просмотр данных дорожки циклона на графике географической плотности

В этом примере показано, как просмотреть данные отслеживания циклона на графике географической плотности. Данные регистрируют наблюдения циклонов в течение 11 года, между 2007-2017.

Загрузите данные дорожки циклона и отобразите первые несколько строк. Данные, полученные Японским метеорологическим агентством, регистрируют местоположение, давление (в гПа) и скорость ветра (узлы) циклонов с шестичасовыми интервалами. Каждая строка в таблице представляет запись наблюдения конкретного циклона, идентифицированную именем и идентификационным номером.

load cycloneTracks
head(cycloneTracks)
ans =

  8×8 table

    ID        Name               Time            Grade    Latitude    Longitude    Pressure    WindSpeed
    ___    __________    ____________________    _____    ________    _________    ________    _________

    701    "KONG-REY"    30-Mar-2007 12:00:00      2         5.8        158.2        1008          0
    701    "KONG-REY"    30-Mar-2007 18:00:00      2         6.3        158.1        1004          0
    701    "KONG-REY"    31-Mar-2007 00:00:00      2         6.7        157.9        1006          0
    701    "KONG-REY"    31-Mar-2007 06:00:00      2         7.1        156.6        1004          0
    701    "KONG-REY"    31-Mar-2007 12:00:00      2         7.6        155.5        1004          0
    701    "KONG-REY"    31-Mar-2007 18:00:00      2         8.8        154.2        1002          0
    701    "KONG-REY"    01-Apr-2007 00:00:00      3         9.7        152.8        1000         35
    701    "KONG-REY"    01-Apr-2007 06:00:00      3        10.2        152.1         996         40

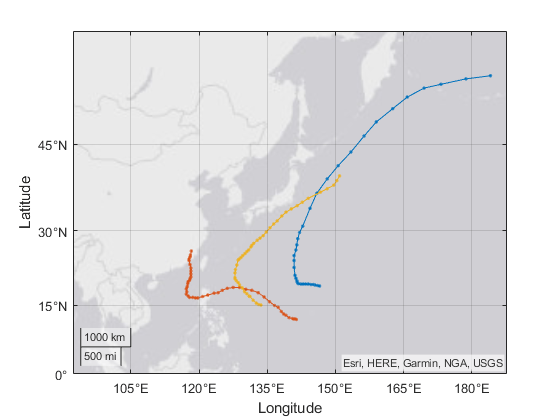

Чтобы понять данные, постройте графики треков трех циклонов, используя geoplot функция. Получите записи данных для трех циклонов, идентифицируемых идентификационным номером и именем. Каждая запись наблюдения обеспечивает широту и долготу. Постройте график всех трех дорожек циклона на одной карте поворотом hold на.

figure
latMalakas = cycloneTracks.Latitude(cycloneTracks.ID == 1012);
lonMalakas = cycloneTracks.Longitude(cycloneTracks.ID == 1012);
geoplot(latMalakas,lonMalakas,'.-')
geolimits([0 60],[100 180])
hold on
latMegi = cycloneTracks.Latitude(cycloneTracks.ID == 1013);
lonMegi = cycloneTracks.Longitude(cycloneTracks.ID == 1013);
geoplot(latMegi,lonMegi,'.-')
latChaba = cycloneTracks.Latitude(cycloneTracks.ID == 1014);
lonChaba = cycloneTracks.Longitude(cycloneTracks.ID == 1014);
geoplot(latChaba,lonChaba,'.-')

Смотрите плотность всех циклонов, отслеживаемых за этот 11-летний период, используя geodensityplot. На этом графике вместо видения дорожки конкретного циклона просмотрите все записи в каждой точке для всех циклонов. geodensityplot вычисляет совокупную поверхность распределения вероятностей с помощью вкладов из отдельных местоположений. Прозрачность поверхности изменяется в зависимости от плотности.

figure
latAll = cycloneTracks.Latitude;
lonAll = cycloneTracks.Longitude;
geodensityplot(latAll,lonAll)

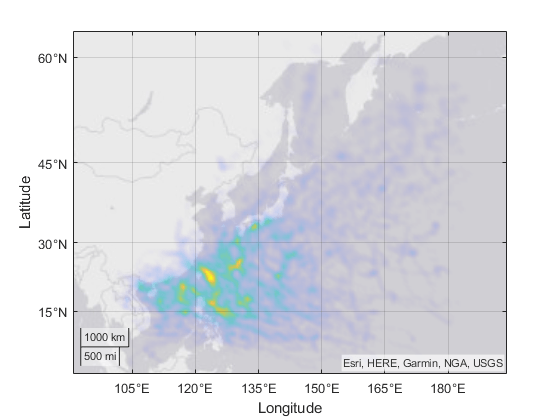

По умолчанию geodensityplot использует один цвет, чтобы представлять все значения плотности, используя прозрачность, чтобы представлять изменение плотности. Можно также использовать несколько цветов с geodensityplot для представления областей различной плотности. Для этого установите 'FaceColor' свойство.

geodensityplot(latAll,lonAll,'FaceColor','interp')

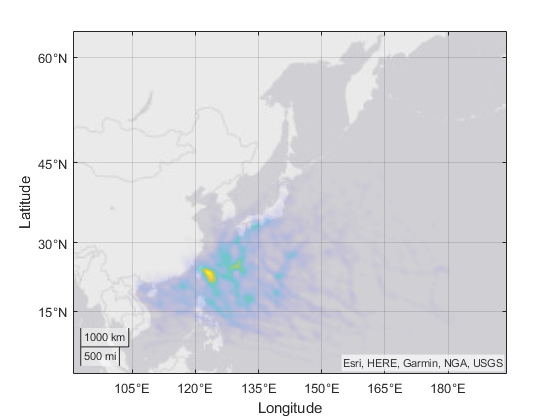

График плотности может применить веса к отдельным точкам данных. Веса умножают вклад отдельных точек в поверхность плотности.

windspeedAll = cycloneTracks.WindSpeed;
geodensityplot(latAll,lonAll,windspeedAll,'FaceColor','interp')

Ссылка: Эти данные о циклонных дорожках были изменены для использования в этом примере MathWorks из RSMC Best Track Data Японским метеорологическим агентством (https://www.jma.go.jp/jma/jma-eng/jma-center/rsmc-hp-pub-eg/RSMC_HP.htm).
