Загрузка целочисленных данных сигнала

Загрузите наборы данных измерения, содержащие сигналы от четырех инструментов, использующих 8 и 16-битные A-to-D, что приводит к сохранению данных как int8, int16 и uint16. Время сохранено следующим uint16.

load integersignal

% Look at variables
whos Signal1 Signal2 Signal3 Signal4 Time1

  Name            Size            Bytes  Class     Attributes

  Signal1      7550x1              7550  int8
  Signal2      7550x1              7550  int8
  Signal3      7550x1             15100  int16
  Signal4      7550x1             15100  uint16
  Time1        7550x1             15100  uint16

Графические данные

Сначала мы построим два сигнала, чтобы увидеть диапазоны сигнала.

plot(Time1, Signal1, Time1, Signal2);
grid;
legend('Signal1','Signal2');

Вероятно, что эти значения должны быть масштабированы, чтобы вычислить фактическое физическое значение, которое представляет сигнал, например, В.

Обработка данных

Мы можем выполнить стандартную арифметику для целых чисел, таких как +, -, *, и /. Допустим, мы хотели найти сумму Signal1 и Signal2.

SumSig = Signal1 + Signal2; % Here we sum the integer signals.

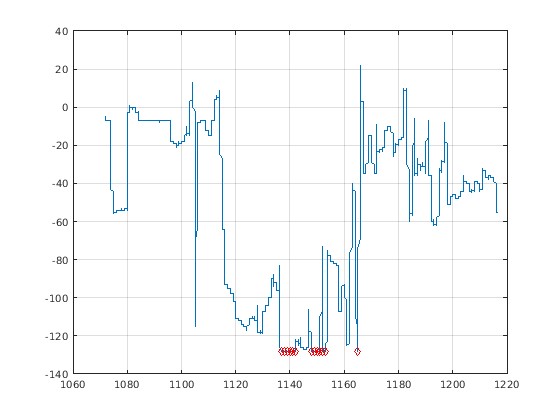

Теперь постройте график сигнала суммы и посмотрим, где он насыщается.

cla;
plot(Time1, SumSig);
hold on
Saturated = (SumSig == intmin('int8')) | (SumSig == intmax('int8')); % Find where it has saturated
plot(Time1(Saturated),SumSig(Saturated),'rd')
grid
hold off

Маркеры показывают, где сигнал насыщен.

Загрузка целочисленных данных изображения

Далее рассмотрим арифметику по некоторым данным изображения.

street1 = imread('street1.jpg'); % Load image data
street2 = imread('street2.jpg');
whos street1 street2

  Name           Size                Bytes  Class    Attributes

  street1      480x640x3            921600  uint8
  street2      480x640x3            921600  uint8

Здесь мы видим, что изображения 24-битного цвета, сохраненные как три плоскости uint8 данные.

Отобразите изображения

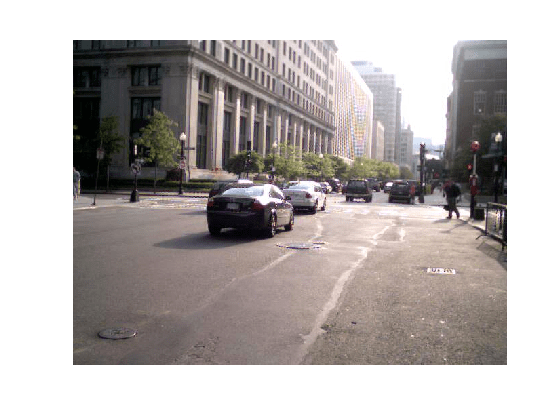

Отобразите первое изображение.

cla;
image(street1); % Display image
axis equal
axis off

Отобразите второе изображение

image(street2); % Display image
axis equal
axis off

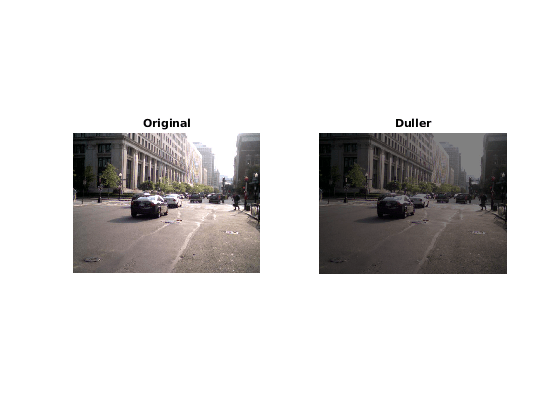

Масштабирование изображения

Мы можем масштабировать изображение на двойную точность константу, но сохраняем изображение в виде целых чисел. Для примера,

duller = 0.5 * street2; % Scale image with a double constant but create an integer
whos duller

  Name          Size                Bytes  Class    Attributes

  duller      480x640x3            921600  uint8

subplot(1,2,1);
image(street2);
axis off equal tight
title('Original');  % Display image

subplot(1,2,2);
image(duller);
axis off equal tight
title('Duller');    % Display image

Добавьте изображения

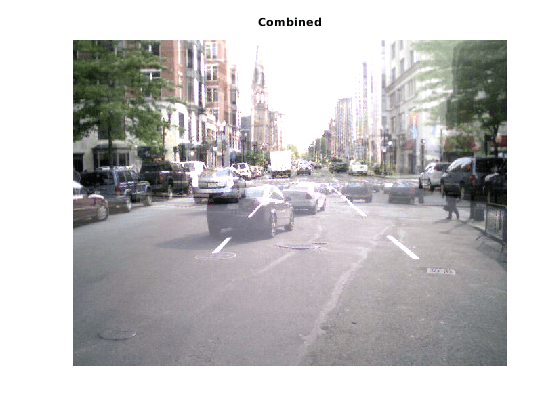

Мы можем добавить два изображения улицы вместе и построить призрачный результат.

combined = street1 + duller; % Add |uint8| images
subplot(1,1,1)
cla;
image(combined); % Display image
title('Combined');
axis equal
axis off
