DAC AC Measurement
Измерьте показатели эффективности переменного тока для выхода DAC
- Библиотека:
Blockset смешанного сигнала/DAC/Measurements & Testbenches
Описание

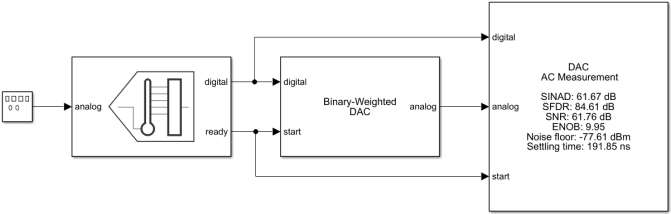

Блок DAC AC Measurement измеряет метрики эффективности DAC AC, такие как отношение сигнал/шум (ОСШ), сигнал/шум и радио искажений (SINAD), паразитно-свободная динамическая область значений (SFDR), эффективное количество бит (ENOB) и шумовой пол. Можно использовать DAC AC Measurement блок для проверки моделей архитектуры DAC, представленных в Mixed-Signal Blockset™, или можно использовать DAC собственной реализации
Порты
Вход
digital - Цифровой входной сигнал от ЦАП
скаляр
Цифровой входной сигнал от DAC, заданный как скаляр.
Типы данных: fixed point | single | double | int8 | int16 | int32 | uint8 | uint16 | uint32
analog - Преобразованный аналоговый сигнал от DAC
скаляр
Преобразованный аналоговый сигнал из DAC, заданный как скаляр.
Типы данных: double
start - Внешние часы для начала преобразования
скаляр
Внешние часы для начала преобразования, заданные как скаляр. Этот порт определяет, когда начинается процесс цифроаналогового преобразования.
Типы данных: double
Параметры
Digital signal frequency (Hz) - Частота цифрового входного сигнала в ЦАП
1e3 (по умолчанию) | положительный действительный скаляр
Частота цифрового входного сигнала к блоку DAC, заданная как положительный действительный скаляр в герце. Digital signal frequency (Hz) должно совпадать с частотой входа тестируемого DAC устройства.
Digital input frequency (Hz) нужно удовлетворить двум требованиям:
Все выходные коды DAC должны быть активированы.
Этот Digital signal frequency (Hz) не должен иметь общие множители, кроме 1, с Conversion start frequency (Hz).
Программное использование
Параметры блоков:
InputFrequency |
| Тип: Вектор символов |
| Значения: положительный действительный скаляр |
По умолчанию:
1e3 |
Типы данных: double
Start conversion frequency (Hz) - Частота синхроимпульса преобразования внутреннего запуска
1e6 (по умолчанию) | положительный действительный скаляр
Частота синхроимпульса преобразования внутреннего запуска, заданная как действительный скаляр в Гц. Параметр Start conversion frequency определяет скорость преобразования в начале преобразования.
Программное использование
Параметры блоков:
StartFreq |
| Тип: Вектор символов |
| Значения: положительный действительный скаляр |
По умолчанию:
1e6 |
Типы данных: double
Settling time tolerance (LSB) - Допуск для вычисления времени урегулирования
0.5 (по умолчанию) | положительный действительный скаляр
Допуск позволял вычислить время урегулирования, заданный как положительный действительный скаляр в LSB. Выходы DAC должны рассчитываться в пределах Settling time tolerance (LSB) по Settling time (s).
Программное использование
Параметры блоков:
SettlingTimeTolerance |
| Тип: Вектор символов |
| Значения: положительный действительный скаляр |
По умолчанию:
0.5 |
Типы данных: double
Hold off time (s) - Задержка перед анализом измерений, чтобы избежать коррупции переходными процессами
0 (по умолчанию) | неотрицательным вещественным скаляром
Задержка перед анализом измерения, чтобы избежать повреждения переходными процессами, задается как неотрицательный действительный скаляр в секундах.
Программное использование
Параметры блоков:
HoldOffTime |
| Тип: Вектор символов |
| Значения: неотрицательный действительный скаляр |
По умолчанию:
0 |
Recommended simulation stop time (s) - Симуляция минимального времени должна выполняться для значимого результата
0.09 (по умолчанию) | положительный действительный скаляр
Минимальное время выполнения симуляции для получения значимых результатов, заданное как положительный действительный скаляр в секундах.
Чтобы измерить эффективность AC, симуляция должна выполняться так, чтобы DAC мог сгенерировать шесть спектральных обновлений выхода DAC. Итак, Recommended simulation stop time (s) T задается [1]:
,
где RBW - ширина полосы разрешения оценщика спектра внутри блока DAC Testbench, и задается уравнением: .
Этот параметр сообщается только блоком и не редактируется.
Типы данных: double
Output result to base workspace - Храните подробные результаты тестирования в базовом рабочем пространстве
off (по умолчанию) | on
Сохраните подробные результаты тестирования в struct в базовом рабочем пространстве для дальнейшей обработки в конце симуляции. По умолчанию этот параметр отменяется.
Workspace variable name - Имя переменной, в которой хранятся подробные результаты тестирования
dac_ac_out (по умолчанию) | символьную строку
Имя переменной, которая хранит подробные результаты тестирования, заданное как символьная строка.
Зависимости
Чтобы включить этот параметр, выберите Output result to base workspace параметр.
Программное использование
Параметры блоков:
VariableName |
| Тип: Вектор символов |
| Значения: символьная строка |
По умолчанию:
dac_ac_out |
Show spectrum analyzer during simulation - Отображает анализатор спектра во время симуляции
on (по умолчанию) | off
Выберите этот параметр, чтобы отобразить окно Spectrum Analyzer во время симуляции. По умолчанию этот параметр выбран.
Подробнее о
ОСШ
Отношение сигнал-шум или ОСШ является отношением амплитуды сигнала RMS (root-mean-квадрат) к среднему значению root-sum-квадратов (RSS) всех других спектральных компонентов, исключая DC и первые пять гармоник.
SINAD
Отношения сигнала к шуму и искажениям или SINAD является отношением амплитуды сигнала RMS к среднему значению корневых суммарных квадратов всех других спектральных компонентов и гармоник, исключая DC.
SFDR
Ложная свободная динамическая область значений или SFDR - это отношение амплитуды сигнала RMS к значению RMS пикового ложного содержимого, измеренное по всей первой зоне Найквиста (DC к половине частоты дискретизации).
ENOB
Эффективное количество бит или ENOB представляет фактическое разрешение DAC после рассмотрения внутреннего шума и ошибок. Оно дано .
