getTaper

Системный объект: фазированный. URA
Пакет: поэтапный

Сужения элемента массива

развернуть все на странице

Синтаксис

wts = getTaper(h)

Описание

wts = getTaper(h) возвращает сужения, wts, применяется к каждому элементу фазированного равномерного прямоугольного массива (URA), h. Сужения часто называют weights.

Входные параметры

расширить все

Равномерный прямоугольный массив, заданный как phased.URA Системный объект.

Выходные аргументы

расширить все

Элемент массива сужается как N -by-1, комплексно-значимый вектор, где N - количество элементов в массиве.

Примеры

расширить все

Открыть Live Script

Создайте элемент URA 5 на 2 с конусностью окна Тейлора вдоль каждого столбца. Затем нарисуйте массив, показывающий затенение конуса элемента.

taper = taylorwin(5);
array = phased.URA([5,2],'Taper',[taper,taper]);
w = getTaper(array)
w = 10×1

    0.5181
    1.2029
    1.5581
    1.2029
    0.5181
    0.5181
    1.2029
    1.5581
    1.2029
    0.5181

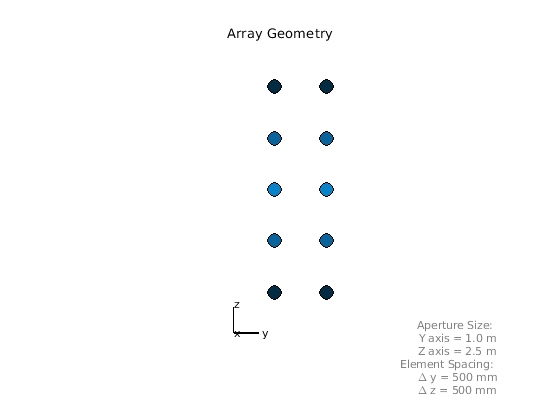

viewArray(array,'ShowTaper',true)
