Косинусоидные Антенные элементы

Поддержка косинусоидных Антенных элементов

The phased.CosineAntennaElement объект моделирует антенный элемент, чья реакция следует косинусоидной функции, повышенной до заданной степени как в азимутальном, так и в вертикальном направлениях.

Объект возвращает field response (также называемый field pattern)

f(az,el)=cosm(az)cosn(el)

Антенный элемент косинуса.

В этом выражении

  • az - азимутальный угол.

  • el - угол возвышения.

  • Экспоненты m и n являются вещественными числами, большими или равными нулю.

Реакция определяется для азимута и углов возвышения между -90 ° и 90 ° включительно и всегда положительна. На задней стороне косинусоидной антенны нет ответа. Диаграмма направленности косинуса достигает максимального значения 1 при азимуте 0 ° и повышению 0 °. Большие значения степени сужают диаграмму направленности элемента и увеличивают направленность.

power response (или power pattern) является квадратным значением отклика поля.

P(az,el)=cos2m(az)cos2n(el)

Когда вы используете антенный элемент косинуса, вы задаете экспоненты шаблона косинуса с помощью CosinePower свойство и область значений рабочей частоты антенны, используя FrequencyRange свойство.

Концентрация косинусоидной антенной реакции

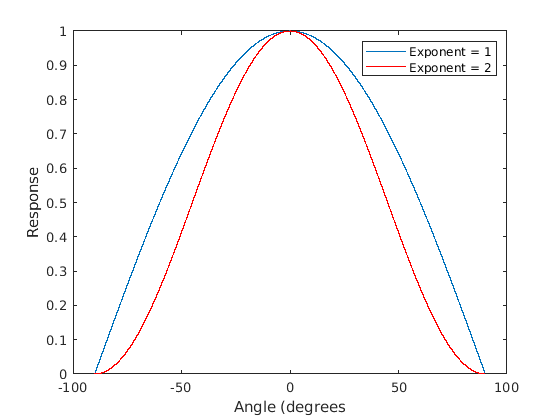

Этот пример показывает эффект концентрации косинусоидной антенной реакции путем увеличения экспоненты косинусоидного фактора. Пример вычисляет и строит график косинусоидной характеристики для степеней, равной 1 и 2 для одного угла между -90 и 90 градусами. Угол может представлять азимут или повышение.

theta = -90:.01:90;
costh1 = cosd(theta);
costh2 = costh1.^2;
plot(theta,costh1)
hold on
plot(theta,costh2,'r')
hold off
legend('Exponent = 1','Exponent = 2','location','northeast');
xlabel('Angle (degrees')
ylabel('Response')

Figure contains an axes. The axes contains 2 objects of type line. These objects represent Exponent = 1, Exponent = 2.

График 3-D реакция косинусоидных Антенных элементов

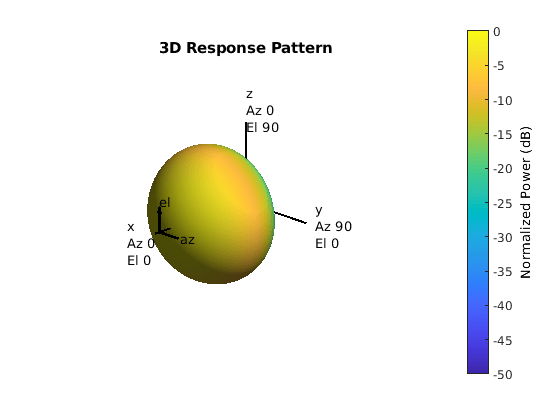

Этот пример показывает, как создать антенну с косинусоидальной квадратной характеристикой как по азимуту, так и по повышению. Рабочая частота области значений антенны от 1 до 10 ГГц. Постройте график отклика 3-D антенны на 5 ГГц.

sCos = phased.CosineAntennaElement(...
    'FrequencyRange',[1 10]*1e9,'CosinePower',[2 2]);
pattern(sCos,5e9,[-180:180],[-90:90],'CoordinateSystem',...
    'Polar','Type','powerdb')
