Постройте направление массива с помощью приложения Sensor Array Analyzer
The sensorArrayAnalyzer приложение позволяет вам изучить важные свойства фазированной решетки, такие как его форма и направленность.
Откройте приложение sensorArrayAnalyzer

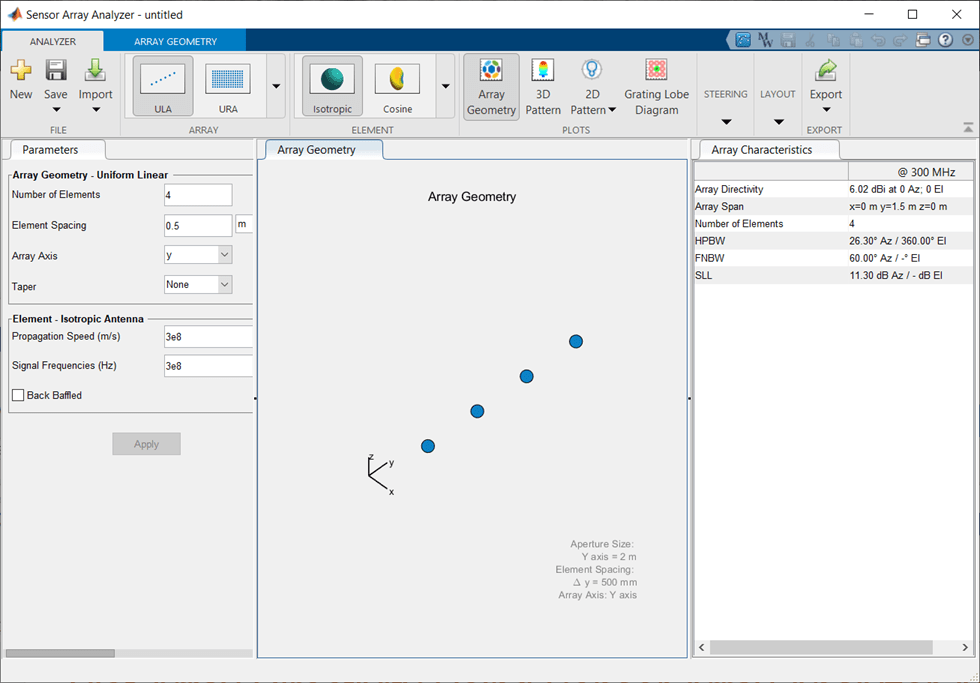

Когда вы вводите sensorArrayAnalyzer в командной строке или выберите приложение из App Toolstrip, откроется интерактивное окно. В окне по умолчанию показана геометрия однородного линейного массива с 4 элементами. Затем можно выбрать различные опции для анализа различных массивов, других типов элементов, геометрии и направленности.
Создайте 3D График направленности URA 4 на 4
В качестве примера используйте приложение, чтобы создать однородный прямоугольный массив косинуса 4 на 4 антенные элементы а затем показать направленность массива. Разнесите элементы на 0,4 длины волн.
Установите значение в массиве
URA.Установите значение элемента
Cosine.SetCosine Powerна[2 2].Установите размер массива равным
[4 4].Установите интервал между элементами равным
[0.4 0.4]. Установите длину волны модули интервала между элементами.Установите скорость распространения равной
physconst('Lightspeed').В раскрывающемся меню «Рулевое управление» установите для угла «Угол поворота» значение
[-30,0]для управления массивом -30 степеней по азимуту.В График меню выберите
3D Pattern.
Затем вы увидите график направленности массива, подобный этому.
