Равномерный прямоугольный массив

Поддержка равномерных прямоугольных массивов

Можно реализовать равномерный прямоугольный массив (URA) с phased.URA. Элементы массива распределены в y z -плоске с направлением взгляда массива вдоль оси положительного x -. Когда вы используете phased.URAнеобходимо задать следующие аспекты массива:

  • Элементы датчика массива

  • Количество строк и интервалы между ними

  • Количество столбцов и интервалы между ними

  • Геометрия плоской решетки, которая может быть прямоугольной или треугольной

Равномерный прямоугольный Массив изотропных Антенных элементов

В этом примере показано, как создать равномерный прямоугольный массив (URA) и получить информацию о позициях элемента, отклике массива и межэлементных временных задержках. Затем моделируйте прием двух синусоид, поступающих с разных направлений. Оба сигнала имеют 1GHz несущую частоту.

Примечание.Этот пример выполняется только в R2016b или более поздней версии. Если вы используете более ранний релиз, замените каждый вызов функции на эквивалентный step синтаксис. Для примера замените myObject(x) с step(myObject,x).

Создайте URA и получите позиции элемента

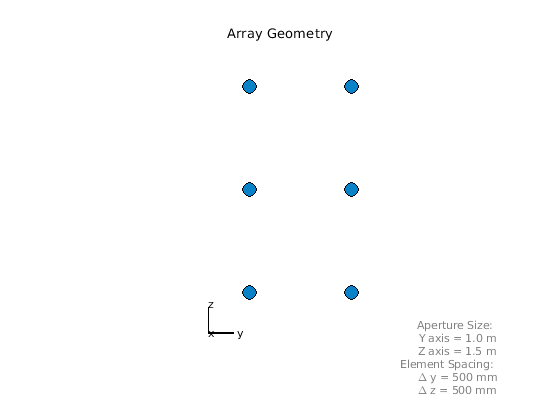

Создайте и просмотрите URA с шестью элементами с двумя элементами вдоль оси Y и тремя элементами вдоль оси Z. Используйте прямоугольную решетку с интервалом по умолчанию 0,5 метра по размерностям строки и столбца массива. Каждый элемент является изотропным антенным элементом, который является типом элемента по умолчанию для URA.

fc = 1e9;
array = phased.URA([3,2]);
viewArray(array)

pos = getElementPosition(array);

Координата X равна нулю для всех элементов массива.

Вычислите задержки элемента

Рассчитать задержки элемента для сигналов, поступающих от + 45 ° и -45 ° азимута и 0 ° повышения.

delay = phased.ElementDelay('SensorArray',array);
ang = [45,-45];
tau = delay(ang);

Первый столбец tau содержит задержки элемента для сигнала, падающего на массив от + 45 ° азимута. Второй столбец содержит задержки для сигнала, поступающего от -45 °. Задержки равны по величине, но противоположны по знаку, как и ожидалось.

Вычислите принятые сигналы

Следующий код моделирует прием двух синусоидальных волн, прибывающих из источников дальнего поля. Один сигнал является 100-Hz синусоидой, поступающей с 20 ° азимута и 10 ° повышения. Второй сигнал - 300-Hz синусоида, поступающая от -30 ° азимута и 5 ° повышения.

t = linspace(0,1,1000);
x1 = cos(2*pi*100*t)';
x2 = cos(2*pi*300*t)';
ang1 = [20;10];
ang2 = [-30;5];
recsig = collectPlaneWave(array,[x1 x2],[ang1 ang2],fc);

Каждый столбец recsig представляет принятые сигналы в соответствующем элементе URA.

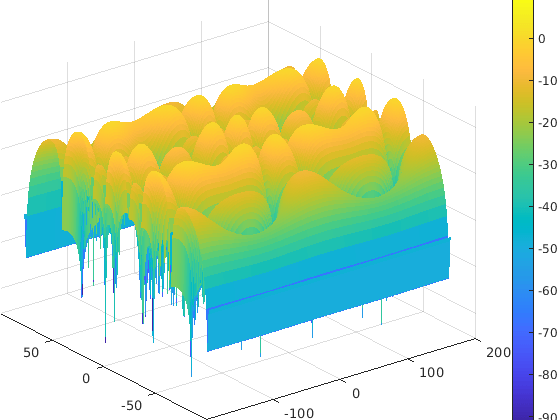

Постройте график отклика массива в 3D

Можно построить график отклика массива с помощью pattern способ.

pattern(array,fc,[-180:180],[-90:90],'PropagationSpeed',physconst('LightSpeed'),...
    'CoordinateSystem','rectangular','Type','powerdb')

Figure contains an axes. The axes with title 3D Response Pattern contains an object of type surface.
