P-H Diagram (2P)

Термодинамические возможности в двухфазной гидросистеме

  • Библиотека:
  • Simscape/Жидкости/Двухфазная жидкость/Утилиты

Описание

Блок P-H Program (2P) строит диаграмму энтальпии давления термодинамической двухфазной модели жидкости. Схема p-h указывает состояние жидкости в ключевых точках во время термодинамического цикла.

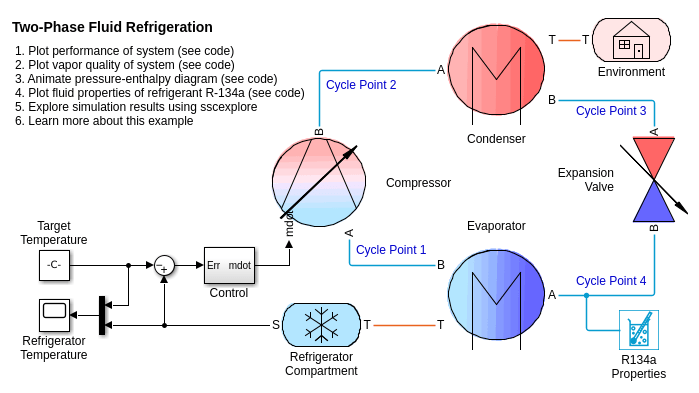

Каждый угол цикла в этом примере холодильного цикла показывает состояние жидкости после динамического процесса:

  1. Охлаждайте пар при низком давлении

  2. Горячий пар при высоком давлении

  3. Горячая жидкость при высоком давлении

  4. Смешанные пар и жидкость при низком давлении

Использование термодинамических возможностей

Чтобы использовать блок P-H Diagram (2P):

  • Разместите Thermodynamic Properties Sensor (2P) и Pressure & Internal Energy Sensor (2P) блок в каждом месте, которое вы хотите контролировать.

    • Обратите внимание, что блок Pressure & Internal Energy Sensor (2P) измеряет перепад давления. Подключите порт A к точке монитора и соедините порт B к блоку Absolute Reference (2P).

  • Преобразуйте физические сигналы Simscape в сигналы Simulink с блоком PS-Simulink Converter.

  • Объедините выходы всех преобразованных сигналов давления в блок Mux. Соедините этот выход с P-H Diagram (2P) p порт.

    • Чтобы уменьшить количество соединительных линий в модели, можно использовать блоки Goto и From.

  • Объедините вывод всех преобразованных специфических сигналов энтальпии в блок Mux и соедините этот выход с портом h.

  • Перед запуском симуляции дважды кликните блок P-H Diagram (2P), а затем нажмите кнопку Select свойства жидкости, чтобы задать свойства сетевой жидкости.

    • Если вы не выбираете свойства жидкости, в возможностях будет использоваться двухфазная сетевая жидкость по умолчанию, которая является водой.

Открытие блока перед запуском модели позволяет вам контролировать цикл в течение всей симуляции.

Пример строению в двухфазном жидком охлаждении

Просмотр графика p-h

Если ваша симуляция запускается быстро, и вы не можете увидеть разработку цикла, можно использовать темп симуляции, чтобы замедлить графическое изображение цикла. Щелкните Run > Simulation Pacing, чтобы замедлить время симуляции.

Кроме того, когда вы настраиваете время симуляции путем паузы, остановки или шага симуляции, график останавливается в то временной шаг в симуляции. Чтобы сохранить текущую итерацию графика, зацепите график за область графика. Из значков, которые появляются в верхней части, щелкните значок «Экспорт» и выберите «Сохранить как», чтобы сохранить график.

Графические модули - МПа для давления и кДж/кг для специфической энтальпии.

Порты

Вход

расширить все

Вектор давлений во временных шагах симуляции. Размер вектора может варьироваться, но должен иметь то же количество элементов, что и сигнал энтальпии в порте h. Давление строится в единицах МПа.

Вектор специфических энтальпий во время симуляции. Размер вектора может варьироваться, но должен иметь то же количество элементов, что и сигнал давления в порте p. Специфическую энтальпию строят в единицах кДж/кг.

Примеры моделей

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

.
Введенный в R2021a
