Трубопровод испарения и конденсации жидкости
Этот пример показывает блок 3-Zone Pipe (2P), используемый для моделирования испарения или конденсации потока жидкости в трубопроводе. Блок делит внутренний объем жидкости до трех зон: жидкая зона, зона смеси и паровая зона, в зависимости от состояния жидкости вдоль трубопровода. Когда жидкость течет через трубопровод, тепло передается между окружением, внешней к трубопроводу, и жидкостью внутри трубопровода, заставляя ее переходить от жидкости к смеси к пару для нагревательного кожуха или от пара к смеси к жидкости для охлаждающего кожуха. Эффект теплового хранения в стенке трубопровода может быть необязательно включен путем определения ненулевой толщины стенки трубопровода.

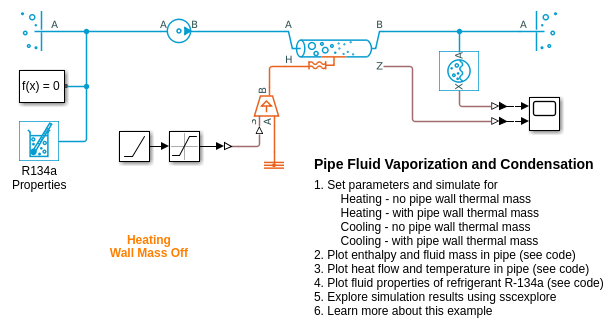

Модель

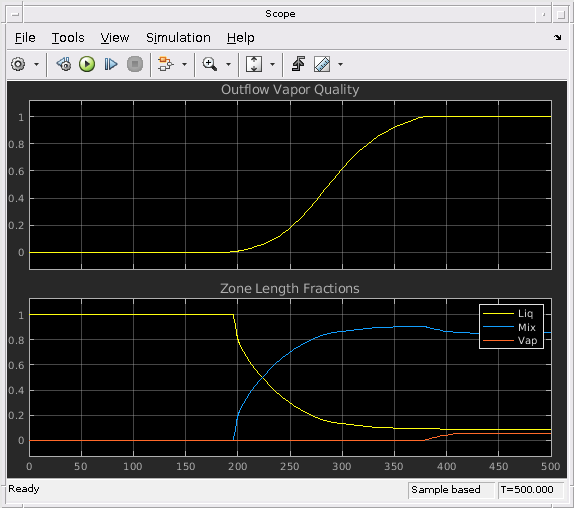

Результаты симуляции из возможностей
Результаты симуляции из Simscape Logging

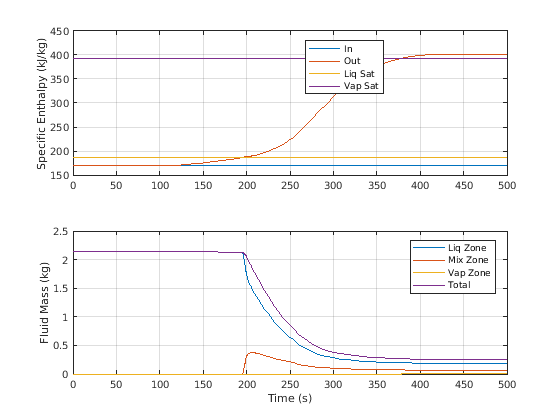

Этот график показывает специфическую энтальпию в начале и в конце трубопровода. Внешние виды и исчезновение жидкой, смешанной и паровой зон происходит, когда специфические энтальпии пересекают контур насыщения. На график также показано количество массы жидкости в каждой зоне.

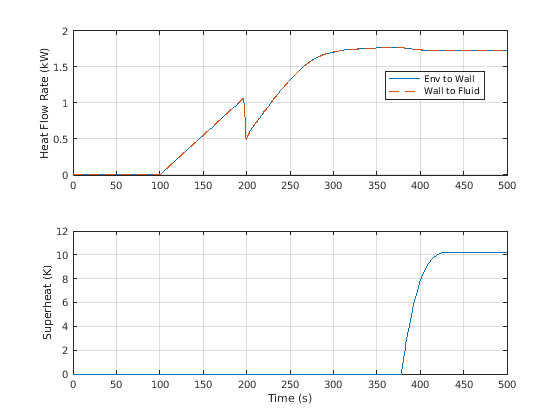

Этот график показывает скорость теплопередачи, которая состоит из скорости потока жидкости тепла от внешнего окружения к стенке трубопровода и скорости потока жидкости тепла от стенки трубопровода к жидкости. Когда тепловая масса стенки трубопровода опущена, две тепловые скорости потока жидкости равны. Когда существует ненулевая тепловая масса стенки трубопровода, две тепловые скорости потока жидкости не равны до тех пор, пока не будет достигнуто установившееся состояние из-за теплового хранения в сегменте стенки трубы над каждой зоной. График также показывает количество перегрева в потоке для нагревательного кожуха или количество переохлаждения в выходном потоке для охлаждающего кожуха.

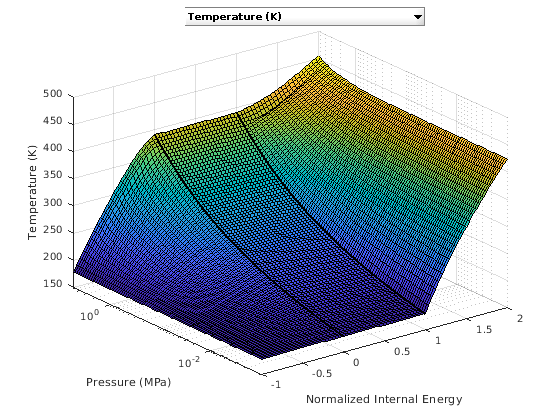

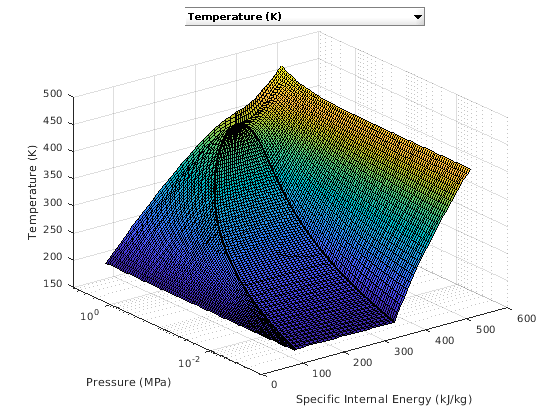

Свойства жидкости
