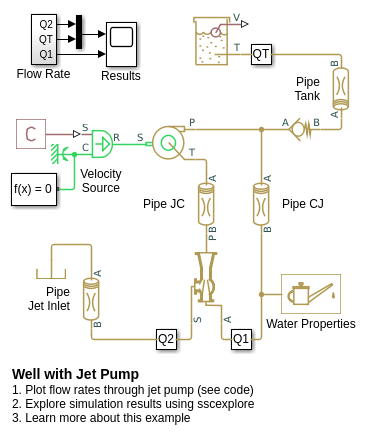

Этот пример показывает установку скважинного струйного насоса. Установка скважинного струйного насоса, представленная в этом примере, состоит из поверхностного центробежного насоса и струйного насоса, установленного в скважине ниже поверхности воды.

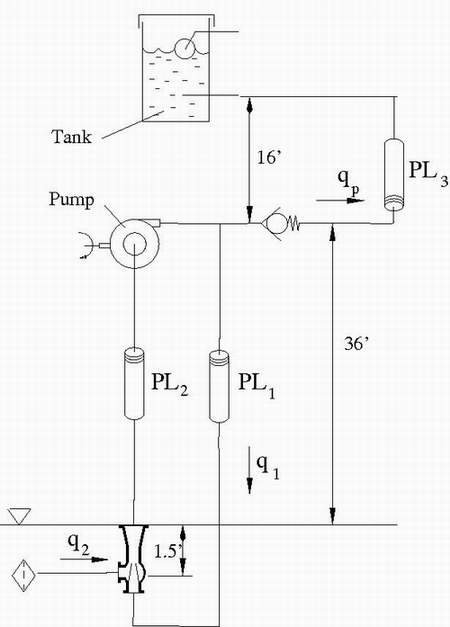

В этой установке струйного насоса скважины расстояние между центробежным насосом и уровнем воды составляет 36 футов. Струйный насос, установленный в скважине на 1,5 фута ниже поверхности воды. См. схему ниже.
Давление на выходе центробежного насоса составляет 20 фунт/кв. дюйм, и ожидается, что его подача в номинальных условиях составит около 130 галлонов/мин. Трубопровод между выходным отверстием центробежного насоса и входным отверстием струйного насоса имеет диаметр 2 дюйма и имеет длину 37,5 футов. Диаметр трубопровода, соединяющего выход струйного насоса и вход центробежного насоса, составляет 4 дюйма, и он имеет длину 36 футов. Выход насоса разделен на две части: одна проходит через запорный клапан в бак, а остальное отводится на вход струйного насоса. Поставка насосного узла должна быть более 25 галлонов в минуту. Центробежный насос NPSH должен быть больше 2 фунт/кв. дюйм.
Параметры струйного насоса были первоначально определены на основе рекомендаций, представленных в Руководстве по насосу Karassic, I. J. et al. (третье издание, 2001), а затем изменены, чтобы упростить расчеты. В результате первичная скорость потока жидкости
() струйного насоса составляет 104,5 gpm, вторичную скорость потока жидкости
() равен 26,5 gpm, а выход насосного узла
() равен 26,5 gpm.

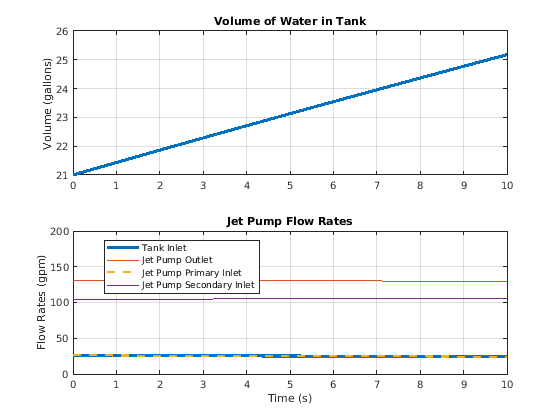

На графиках ниже показа скорости потока жидкости в струйный насос и из него и объем бака с водой.
