Вал с кручением и поперечной гибкостью

Этот пример показывает два гибких вала, которые имеют крутильную и поперечную гибкость. Один вал вычисляет поперечное движение с помощью вычисленных собственных мод, а другой вал использует подход с комчатым параметром. Граничные условия на валах могут быть изменены на масках блоков.

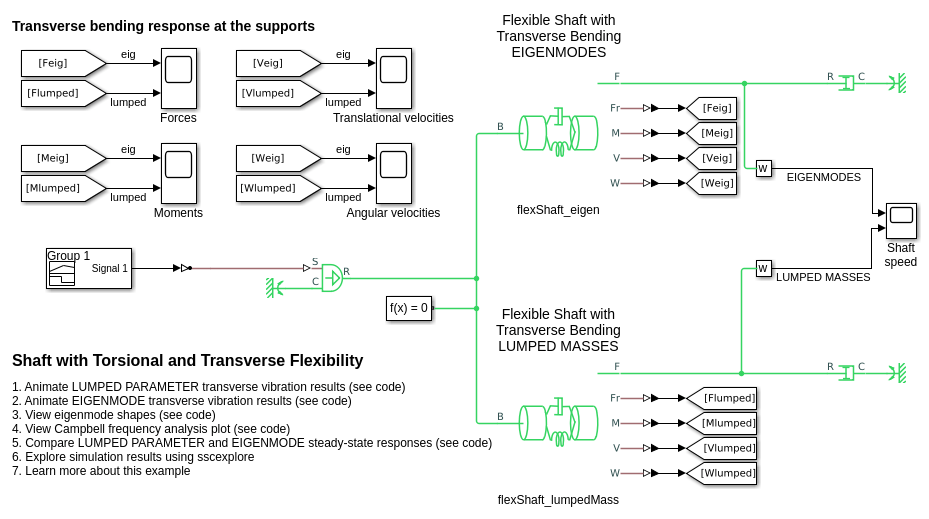

Модель

Вычисленные Собственные модели

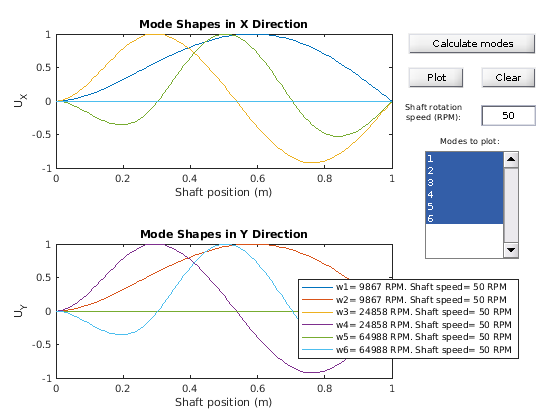

На графике ниже показаны собственные модели, автоматически вычисленные из физических параметров Гибкого Вала. Кроме того, предварительно вычисленные собственные модели могут быть введены непосредственно как параметры блоков.

Результаты симуляции из Simscape Logging

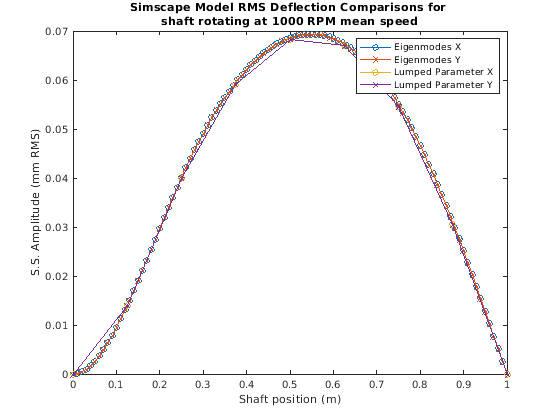

Приведенные ниже графики показывают сравнение результатов, полученных на подходах с кусковыми массами и собственными модами.
