Controlled Reservoir (G)

Граничные условия для газовой сети при изменяющихся во времени давлении и температуре

  • Библиотека:
  • Simscape/Библиотека фундаментов/Газ/Элементы

  • Controlled Reservoir (G) block

Описание

Блок Controlled Reservoir (G) представляет собой бесконечный резервуар с переменным давлением и температурой. Порт A, порт сохранения газа, представляет входное отверстие резервуара. Порт P, порт физического сигнала, обеспечивает сигнал управления давлением в резервуаре. Порт T, порт физического сигнала, обеспечивает сигнал регулирования температуры резервуара.

Объем газа в резервуаре принимается бесконечным. Поэтому поток принимается квазистационарным.

Газ входит и выходит из резервуара при резервуаре давлении, но его температура определяется направлением потока газа. Если газ поступает в резервуар, его температура определяется газовой сетью в восходящем направлении. Резервуар действует как теплоотвод. Если газ вытекает из резервуара, его температура равна температуре резервуара. Резервуар действует как источник тепла.

Допущения и ограничения

  • Газ в резервуаре квазистационарный.

Порты

Вход

расширить все

Порт физического сигнала, который обеспечивает сигнал управления давлением в резервуаре.

Порт физического сигнала, который обеспечивает сигнал регулирования температуры резервуара.

Сохранение

расширить все

Порт сохранения газа сопоставлен с входным отверстием резервуара.

Параметры

расширить все

Площадь поперечного сечения входного отверстия резервуара в направлении, перпендикулярном пути потока газа.

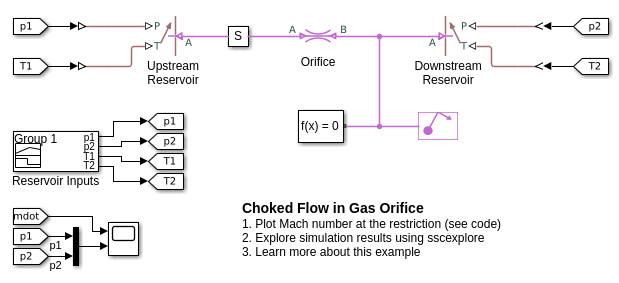

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

.
Введенный в R2016b
