Операционный усилитель с конечным усилением
В этом примере показано, как можно создать более точные или более подробные модели компонента из библиотечных блоков Foundation. Блок Op-Amp в библиотеке Foundation моделирует идеальный случай, в котором коэффициент усиления бесконечен, входной импеданс бесконечен и выходной импеданс равен нулю. Блок Finite Gain Op-Amp в этом примере имеет коэффициент усиления без разомкнутого контура 1e5, входное сопротивление 100K Ом и выходное сопротивление 10 Ом. В результате коэффициент усиления для этой схемы усилителя немного ниже, чем коэффициент усиления, который может быть аналитически вычислен, если коэффициент усиления операционного усилителя принят бесконечным.

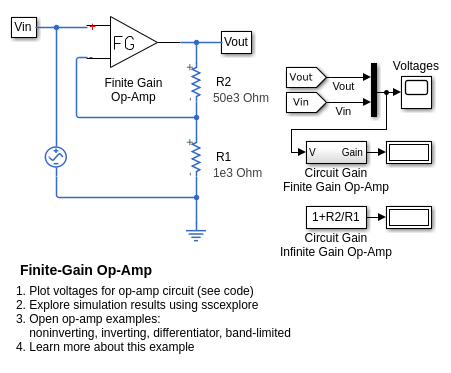

Модель

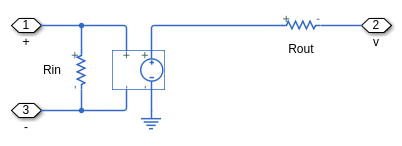

Подсистема конечного усилителя операционного усилителя
Результаты симуляции из Simscape Logging

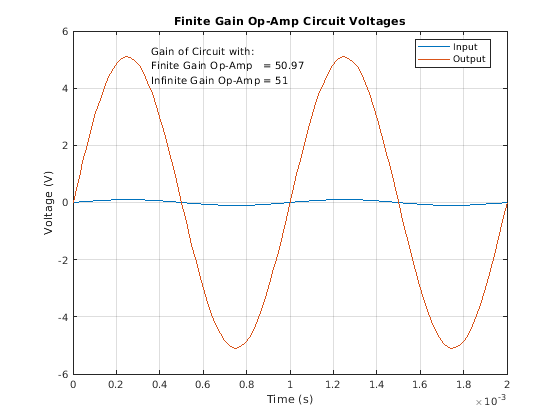

График «Напряжения цепи конечного усилителя ОУ» показывает входное и выходное напряжения для цепи. Если бы схема использовала бесконечный коэффициент усиления без заданных входов и выходных сопротивлений, коэффициент усиления был бы 1 + R2/R1 = 51. Поскольку эта модель использует операционный усилитель с конечным усилением плюс входное и выходное сопротивления, коэффициент усиления схемы немного меньше.
