Полноволновой мостовой выпрямитель
Этот пример показывает идеальный трансформатор переменного тока плюс полноволновой мостовой выпрямитель. Он преобразует 120 вольт переменного тока в 12 вольт постоянного тока. Коэффициент поворота трансформатора равен 14, что снижает подачу до 8,6 вольт в мс, т.е. 8,6 * sqrt (2) = 12 вольт pk-pk. Полноволновой мостовой выпрямитель плюс конденсаторная комбинация затем преобразует это в DC. Резистор представляет типовую нагрузку.
Модель может использоваться, чтобы увеличить размер конденсатора, необходимого для заданной нагрузки. Для заданного размера конденсатора, когда сопротивление нагрузки увеличивается, пульсация в напряжении постоянного тока увеличивается. Модель также может использоваться для управления прикладной схемой в порядок оценки эффекта пульсации.

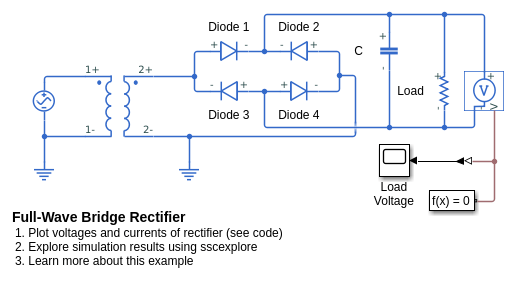

Модель

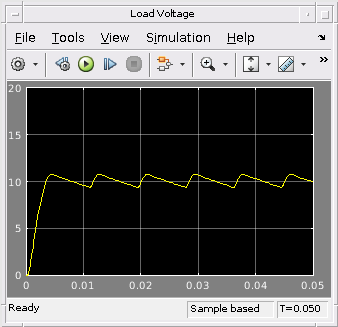

Результаты симуляции из возможностей
Результаты симуляции из Simscape Logging

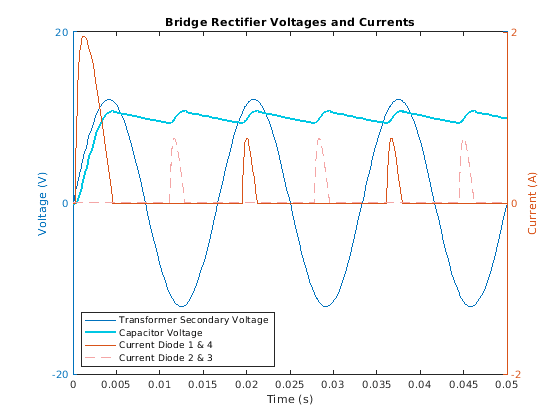

График «Напряжения и токи мостового выпрямителя» показывает, как напряжение переменного тока преобразуется в напряжение постоянного тока. Темно-синяя линия является напряжением переменного тока на стороне источника моста. Существует два пути для потока тока через диодный мост. Переменные пики через диоды 1 и 4 и диоды 2 и 3 показывают, что поток тока, достигающий конденсатора, течет в том же направлении, хотя полярность напряжения изменяется. Пульсация напряжения нагрузки соответствует зарядке и разрядке конденсатора.
