Нелинейный индуктор

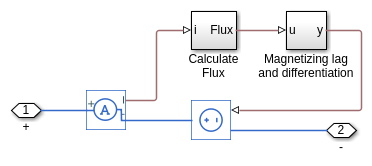

Этот пример показывает реализацию нелинейной индуктивности, где индуктивность зависит от тока. Для наилучшей вычислительной эффективности базовое поведение определяется терминами зависящего от тока потока. В порядок дифференцирования потока для получения напряжения включена задержка намагничивания. Результаты симуляции относительно нечувствительны к этой задержке при условии, что она, по меньшей мере, на порядок величина быстрее, чем самая быстрая интересующая частота. Параметры для источника и задержки заданы в рабочей области MATLAB ®, чтобы ожидаемое напряжение можно было вычислить аналитически.

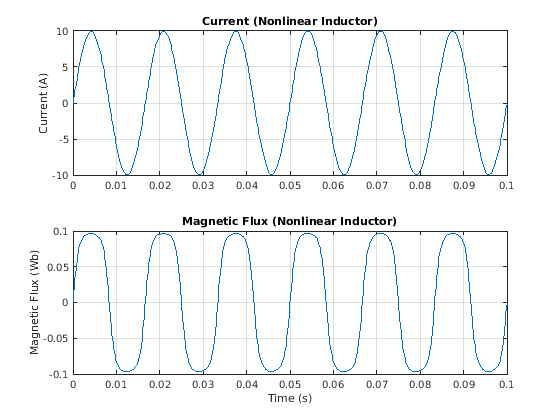

Здесь нелинейное соотношение тока и потока определяется кривой Танха. Это показывает типовую форму кривой, посредством которой поток насыщается для больших токов из-за насыщения (для примера) железного сердечника. Чтобы смоделировать определенную зависимость поток-ток, замените функцию tanh на Интерполяционную таблицу PS (1D) из библиотеки Simscape™ Foundation Library.
