Fully Differential Op-Amp
Операционный усилитель с полностью дифференциальным выходом, то есть не относится к земле
- Библиотека:
Simscape/Электрический/Интегральные схемы
Описание

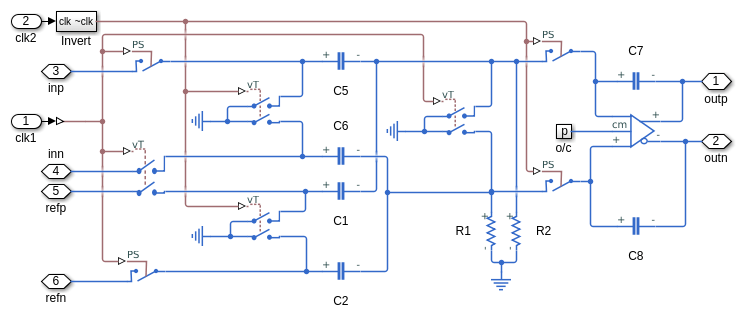

Блок Fully Differential Op-Amp моделирует полностью дифференциальный операционный усилитель. Передача дифференциального сигнала лучше, чем передача с одним концом, из-за снижения восприимчивости к внешним источникам шума. Приложения включают сбор данных, где входы являются дифференциальными, например, преобразователи сигма-дельта.
Следующая схема показывает внутреннее представление усилителя.
Параметры для компонентов схемы получают из параметров блоков, которые вы предоставляете. Коэффициент усиления двух управляемых напряжением источников напряжения (VCVS1 и VCVS2) устанавливается на половину дифференциального значения усиления. Точно так же скорость нарастания каждого из источников напряжения устанавливается на половину дифференциального значения максимальной скорости нарастания. Напряжения двух выходных портов Vout+ и Vout- ограничены, чтобы находиться в пределах минимального и максимального выходных напряжений, которые вы задаете.
Напряжение выхода для нуля дифференциального входа напряжения управляется портом общего режима, cm. Если ток от cm не течёт порт внешней схемой, затем выходное напряжение устанавливается как среднее положительное и отрицательное напряжения питания лестницей резистора R3a и R3b. Обратите внимание, что отрицательное напряжение питания может быть нулем, что соответствует операции, когда разделенный источник питания недоступен. Значения минимального и максимального выхода напряжений, которые вы обеспечиваете, должны соответствовать значениям для напряжений питания, которые вы предоставляете. Так, например, максимальное выходное высокое напряжение будет меньше положительного напряжения питания, различие, соответствующая количеству p-n падений напряжения соединения в схеме.
Допущения и ограничения
Этот блок обеспечивает поведенческую модель полностью дифференциального операционного усилителя. Он не представляет нелинейных эффектов, таких как изменение усиления с амплитудой выходного напряжения и нелинейная природа выхода напряжения от тока для токов больших нагрузок.
.
