Fuse

Предохранитель, который защищает от сверхтоков

развернуть все на странице

Библиотека:
Simscape/Электрический/Выключатели и выключатели

Описание

Блок Fuse разрывает схему, чтобы защитить ее от сверхтоков. Блок обеспечивает следующие опции моделирования:

Opening time is independent of current - Предохранитель открывается, когда ток через предохранитель постоянно превышает пороговый ток в течение более длительного времени, чем заданное количество времени. Эта опция принимает, что время открытия не зависит от тока. Это также неявно предполагает, что тепло в предохранителе мгновенно рассеивается, когда ток падает ниже определенного порога.
Opening time depends on I^2*t - Делает открытие предохранителя зависимым от энергии, рассеянной в предохранителе. Номинальное значение плавления (I ^ 2 * t) обычно доступно на таблицах данных производителя. Если вы выбираете эту опцию, предохранитель ударяется, когда:
$\int_{t_{o v e r}}^{t} i^{2} d t \geq I 2 t$
где t _- это время, когда ток пересекает пороговый ток, i является мгновенным током через предохранитель, и I2t является номинальным значением плавления из таблицы данных. Используйте эту опцию для области значений высокого тока операции .
Opening time is tabulated - Делает открытие предохранителя зависимым от средних табличных данных тока времени. Эти данные указывают время, которое требуется для открытия предохранителя при заданном токе, и доступны на таблицах данных производителя как временные-текущие кривые.
Для примера это кривые тока времени от Littelfuse^® 218 Табличные данные предохранителей таблицы данных.
Выберите соответствующую кривую и введите соответствующие текущие и временные значения в векторы Tabulated currents и Tabulated opening time параметров, соответственно. Используйте эту опцию для малых токов.

Порты

Сохранение

расширить все

`+` - Положительный терминал
электрический

Электрический порт сопоставлен с положительным клеммой предохранителя.

`-` - Отрицательный терминал
электрический

Электрический порт сопоставлен с отрицательным клеммой предохранителя.

Выход

расширить все

`x` - Состояние предохранителя
физический сигнал

Выводит состояние предохранителя как бесчисленный физический сигнал. Порт выводит 0, если предохранитель нетронут, и 1, если предохранитель продут.

Зависимости

Доступен, когда параметр PS output for fuse state установлен в Visible.

Параметры

расширить все

`Parameterization` - Моделируйте зависимость времени открытия от тока
`Opening time is independent of current` (по умолчанию) | `Opening time depends on I^2*t` | `Opening time is tabulated`

Выберите, зависит ли время открытия от тока:

Opening time is independent of current - Предохранитель открывается, когда ток через предохранитель постоянно превышает пороговый ток в течение более длительного времени, чем заданное количество времени.
Opening time depends on I^2*t - Делает открытие предохранителя зависимым от энергии, рассеянной в предохранителе. Используйте эту опцию для области значений высокого тока операции.
Opening time is tabulated - Делает открытие предохранителя зависимым от средних табличных данных тока времени. Используйте эту опцию для малых токов.

`Rated current, I_rated` - Номинальный рабочий ток
1 A (по умолчанию)

Номинальный предохранитель из таблицы данных или номинальный рабочий ток.

Зависимости

Активируется, когда для параметра Parameterization задано значение Opening time is independent of current или Opening time depends on I^2*t.

`Ratio of minimum melting current to rated current, I_melt/I_rated` - Заданный пороговый ток для плавления
1 (по умолчанию)

Минимальный ток плавления определяет рабочий порог предохранителя. Если ток через предохранитель не превышает этого порога, предохранитель остается в низкоомном состоянии. Со значением параметров по умолчанию, 1ток порога совпадает с номинальным током. В большинстве случаев это значение параметров должно быть больше 1. Можно также задать его значение менее 1, для ситуаций, когда предохранитель может дуть на уровне тока ниже номинального тока (для примера, из-за высокой температуры или из-за повторяющихся импульсов). Значение значения параметров должно быть больше 0.

Зависимости

Активируется, когда для параметра Parameterization задано значение Opening time is independent of current или Opening time depends on I^2*t.

`Time to fuse` - Время, необходимое для дутья предохранителя
0 с (по умолчанию)

Количество времени, необходимое для взрыва предохранителя. Если ток через предохранитель постоянно превышает пороговый ток в течение более длительного времени, чем это количество времени, предохранитель входит в высокоомное состояние и нарушает схему. Если ток падает ниже порога до истечения времени, предохранитель остается в низкоомном состоянии. Если ток снова превышает порог, счетчик времени перезапускается. Со значением параметров по умолчанию, 0предохранитель дует сразу, как только ток превышает минимальный ток плавления. Значение значения параметров должно быть больше или равно 0.

Зависимости

Активируется, когда для параметра Parameterization задано значение Opening time is independent of current.

`Nominal melting, I^2t` - Рассеянная энергия, необходимая для взрыва предохранителя
1 с А ^ 2 (по умолчанию

)

Количество энергии, рассеянной в предохранителе, которое необходимо для дутья предохранителя. Это номинальный параметр плавления, или I2t, из таблицы данных. Значение должно быть больше или равно 0.

Зависимости

Активируется, когда для параметра Parameterization задано значение Opening time depends on I^2*t.

`Tabulated currents` - Данные токов из кривых тока-времени
[1.9, 2, 2.5, 30] A (по умолчанию)

Табличные текущие значения из токо-временной кривой на таблице данных производителя. Каждый элемент в этом векторе должен быть больше 0, и вектор должен быть строго возрастающим.

Зависимости

Активируется, когда для параметра Parameterization задано значение Opening time is tabulated.

`Tabulated opening times` - Данные времени из кривых тока времени
[10000, 1, 0,3, 0,001] с (по умолчанию)

Табличные значения времени из кривой время-ток на таблице данных производителя. Каждый элемент в этом векторе должен быть больше или равен 0, и вектор должен быть строго нисходящим. Вектор должен быть того же размера, что и вектор- Tabulated currents.

Зависимости

Активируется, когда для параметра Parameterization задано значение Opening time is tabulated.

`Fuse resistance R` - Сопротивление предохранителя
0,01 Ом (по умолчанию)

Сопротивление предохранителя в низкоомном состоянии. Значение значения параметров должно быть больше 0.

`Open-circuit conductance G` - Проводимость разомкнутого предохранителя
1e-8 1/Ω (по умолчанию)

Проводимость разомкнутого предохранителя в высокоомном состоянии, когда предохранитель взорван. Значение значения параметров должно быть больше 0.

`PS output for fuse state` - Управляет видимостью выходного порта для состояния предохранителя
`Hidden` (по умолчанию) | `Visible`

Когда установлено значение VisibleВыходной порт PS x появляется на значке блока. Порт выводит 0, если предохранитель нетронут, и 1, если предохранитель продут.

Примеры моделей

Автомобильная электрическая система

Упрощенная динамическая модель автомобильной электрической системы. Модель содержит электрические, механические и тепловые системы и способна моделировать эффект запуска двигателя на электрической сети.

Отказ MOSFET в Понижающий конвертер

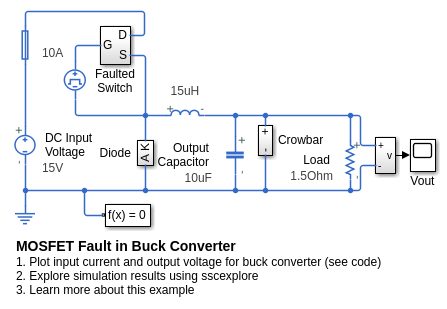

Способ применения отказа к МОП-транзистору в степень преобразователе порядка для исследования операции схем защиты. После сбоя МОП-транзистора (MOSFET) активируется ломовая схема порядка для зажима напряжения выхода на нагрузке и, в конечном счете, для приведения предохранителя в действие.
