Peltier Device
Электротермический конвертер
- Библиотека:
Simscape/Электрический/Датчики и датчики
Описание
Блок Peltier Device представляет преобразователь между электрической и тепловой энергией:
Без течения тока, если температура, представленная в B теплового порта, больше температуры, представленной в A теплового порта, то существует положительное различие потенциалов, измеренная от положительного к отрицательному электрическому порту.

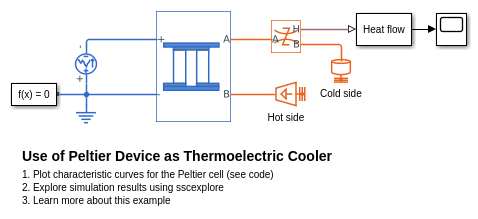

Когда блок действует как устройство охлаждения, положительный ток заставляет тепло течь от порта A к порту B, порт охлаждения A относительно порта B.
Определяющие уравнения:
где:
Q A является тепловым потоком в порт A.
Q B является тепловым потоком в порт B.
T A является портом A температурой.
T B - температура B портом.
W электрическая степень (положительный при течении в блок).
V - различие потенциалов портов + и -.
I - электрический ток, положительный от + до - порта.
R - полное электрическое сопротивление.
α - коэффициент Зеебека.
K - теплопроводность.
Подстановка степеней и деление всех членов на токи даёт электрическое уравнение:
Блок имеет переменную регистрации power_dissipated (<reservedrangesplaceholder1>). Эта переменная сообщает об электрической степени постоянного тока, то есть среднего значения электрической степени в течение одного цикла переменного тока, если вы управляете устройством с источником переменного тока. В терминах уравнений он равен мгновенному значению I2R и полезно в охлаждающем приложении для указания непроизводительного фрагмента теплового потока. В нагревательном приложении интерпретация рассеянной степени менее полезна.
