SPST Switch (Three-Phase)

Трехфазный однополюсный переключатель с одним контактом

развернуть все на странице
  • Библиотека:

  • Simscape/Электрический/Выключатели и выключатели

  • SPST Switch (Three-Phase) block

Описание

SPST Switch (Three-Phase) блок моделирует выключатель единственного броска с тремя фазами, который использует внешний сигнал соединить каждую фазу порта ~1 с соответствующей фазой порта ~2 через внутреннее сопротивление.

Таблица показывает, как внешний vT сигнала управляет поведением блока.

СостояниеПоведение блоковИспользуемый параметр сопротивления
<reservedrangesplaceholder1>  <reservedrangesplaceholder0>Переключатель открыт. Каждая фаза в составном трехфазном порте ~1 соединяется с соответствующей фазой в порте ~2 посредством большого внутреннего сопротивления.Open conductance
vT> ThresholdПереключатель закрыт. Каждая фаза в составном трехфазном порте ~1 соединяется с соответствующей фазой в порте ~2 посредством небольшого внутреннего сопротивления.Closed resistance

Порты

Вход

расширить все

Порт физического управления.

Зависимости

Этот порт видим только, когда Block Choice установлено на Expanded three-phase ports| PS control port или Composite three-phase ports| PS control port.

Сохранение

расширить все

Расширяемый трехфазный электрический порт.

Расширяемый трехфазный электрический порт.

Электрический порт управления.

Зависимости

Этот порт видим только, когда Block Choice установлено на Expanded three-phase ports| Electrical control port или Composite three-phase ports| Electrical control port.

Параметры

расширить все

Сопротивление между портами ~1 и ~2, когда переключатель закрыт.

Проводимость между портами ~1 и ~2, когда коммутатор открыт.

Пороговое напряжение для порта управления vT. Когда напряжение выше порога, переключатель закрывается.

Примеры моделей

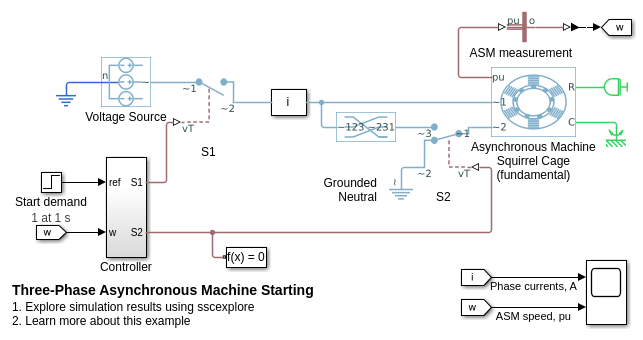

Three-Phase Asynchronous Machine Starting

Запуск трехфазной асинхронной машины

Моделируйте стартовую схему wye-delta для асинхронной машины. Когда источник питания соединяется с машиной через переключатель S1, переключатель S2 первоначально выключается, в результате чего машина соединяется в строение wye. Когда машина близка к синхронной скорости, переключатель S2 запускается, таким образом, повторно соединяя машину в дельта- строение. Более высокий импеданс, наблюдаемый источником питания, когда двигатель находится в строении wye, уменьшает стартовый ток и вызывает меньше нарушений для других связанных нагрузок.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

.

См. также

| | | |

Темы

Введенный в R2013b
