Описание

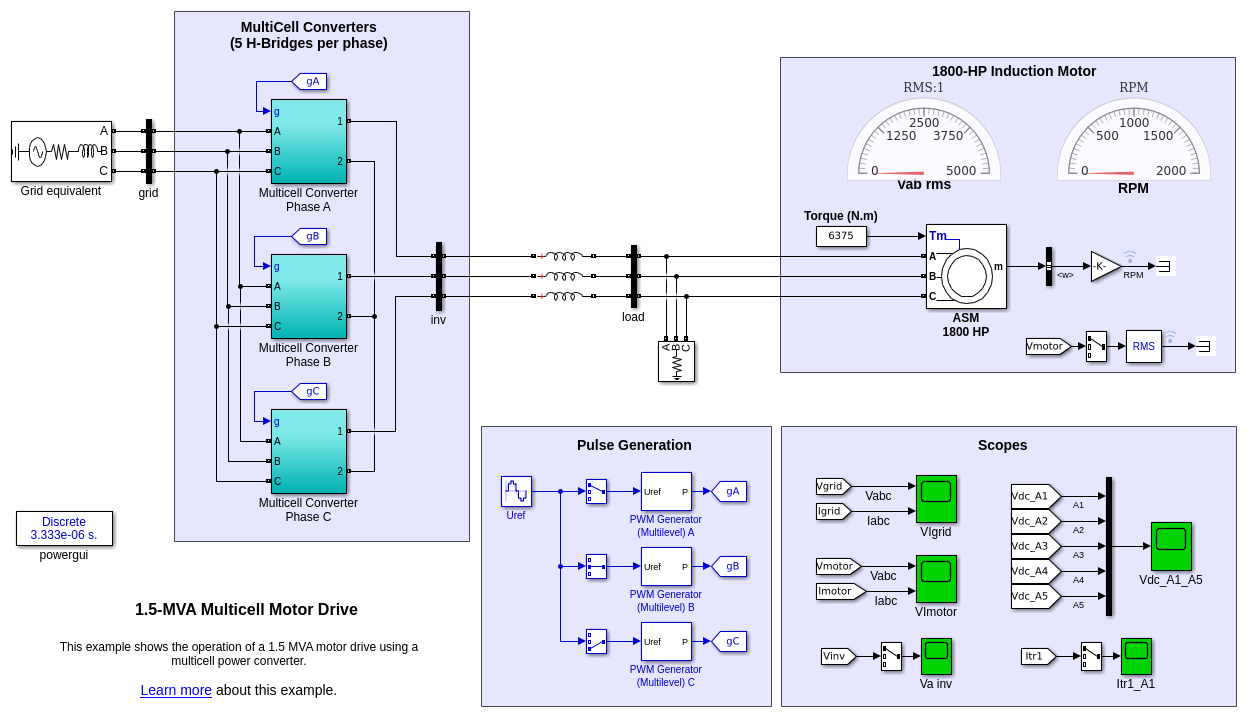

Full-Bridge MMC с блоком External DC Link используется для подачи 1800-HP асинхронного двигателя. этот блок запрограммирован на моделирование пяти H-мостов последовательно. Фазосдвигающий метод ШИМ на основе несущей используется для управления H-мостами.

Со стороны выпрямителя для питания каждой отдельной ссылки постоянного тока используются сдвигающий фазу трансформатор и трехфазный диодный мост. Использование фазосдвигающего трансформатора позволяет значительно уменьшить гармоники тока, вводимые в распределительную сетку.

В порядок отмены гармоник, создаваемых пятью шестиимпульсными выпрямителями модулей в каждой фазе, напряжения, приложенные к стороне переменного тока отдельных выпрямителей, должны быть сдвинуты по фазе на 60/5 = 12 степени друг с другом. Эти сдвиги фазы заданы в параметре PhaseShift, заданном в функции предварительной загрузки модели (PhaseShift = [12,24,36,48,60])

Симуляция

Запустите симуляцию и наблюдайте форму волны на различных возможностях. Процесс подавления гармоник с использованием фазосдвигающих трансформаторов работает довольно хорошо.

Теперь установите PhaseShift = one (1,5) в рабочей области MATLAB ®, чтобы запрограммировать тот же сдвиг фазы на все трансформаторы. Перезапустите симуляцию. Вы увидите, что токи, впрыскиваемые в сетку, теперь имеют очень высокое содержимое гармоник.
