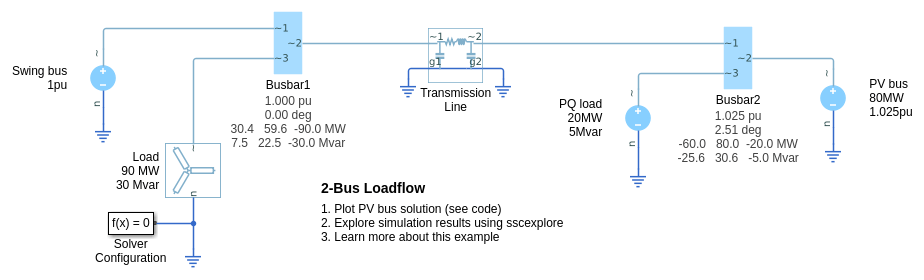

Этот пример показывает модель двухшинной трехфазной сети степени. Модель использует три образцов Исходного блока Load Flow от Simscape™ Electrical™, один сконфигурирован как шина качания, один сконфигурирован как шина PV и один сконфигурирован как нагрузка PQ. Шина PV регулирует свой выход на напряжении 1,025 номинального напряжения и для подачи 80MW активной степени в сеть. Шина Swing регулирует напряжение на другом конце линии электропередачи, чтобы оно было один раз выше номинального напряжения, и она подает необходимую степень в сеть, так что общие активные и реактивные степени балансируют. Решатель инициализации Simscape определяет необходимые внутренние амплитуды начального напряжения и фазы как в шине PV, так и в шине Swing, чтобы начать в установившемся состоянии.
Два блока шины помечены сводными данными результатов инициализации потока нагрузки. Эти теги обновляются сразу после симуляции модели. Из первой строки меток видно, что требуемые напряжения на клеммах двух источников были удовлетворены. Вторые строки тегов показывают, что Busbar2 ведет Busbar1 на 2,51 степени, что отражает, что существует чистый поток степени от Busbar2 до Busbar1. Третья и четвертая строки показывают активные и реактивные степени соответственно. Например, третья строка тега Busbar2 указывает, что 60MW активной степени вытекает из шины к линии электропередачи, 80MW активной степени подается шиной PV и что 20MW активной степени подается на нагрузку PQ.
Копирайт 2008-2019

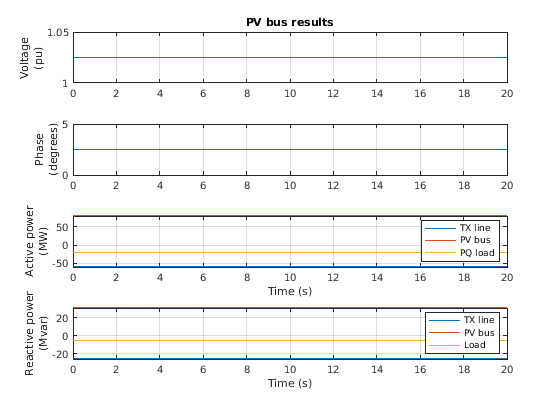

Рисунок ниже показывает результаты моделирования после инициализации устойчивого состояния для достижения целей потока нагрузки. Опция Формулировка уравнения на блоке Solver Configuration устанавливается в Частота и время для быстрой симуляции. Эта модель также может быть запущена с помощью опции Time при условии, что опция Start simulation from staidy state проверена на блоке Solver Configuration. Однако симуляция с использованием опции Time не обновляет блоки Busbar с результатами загрузки.
