Описание

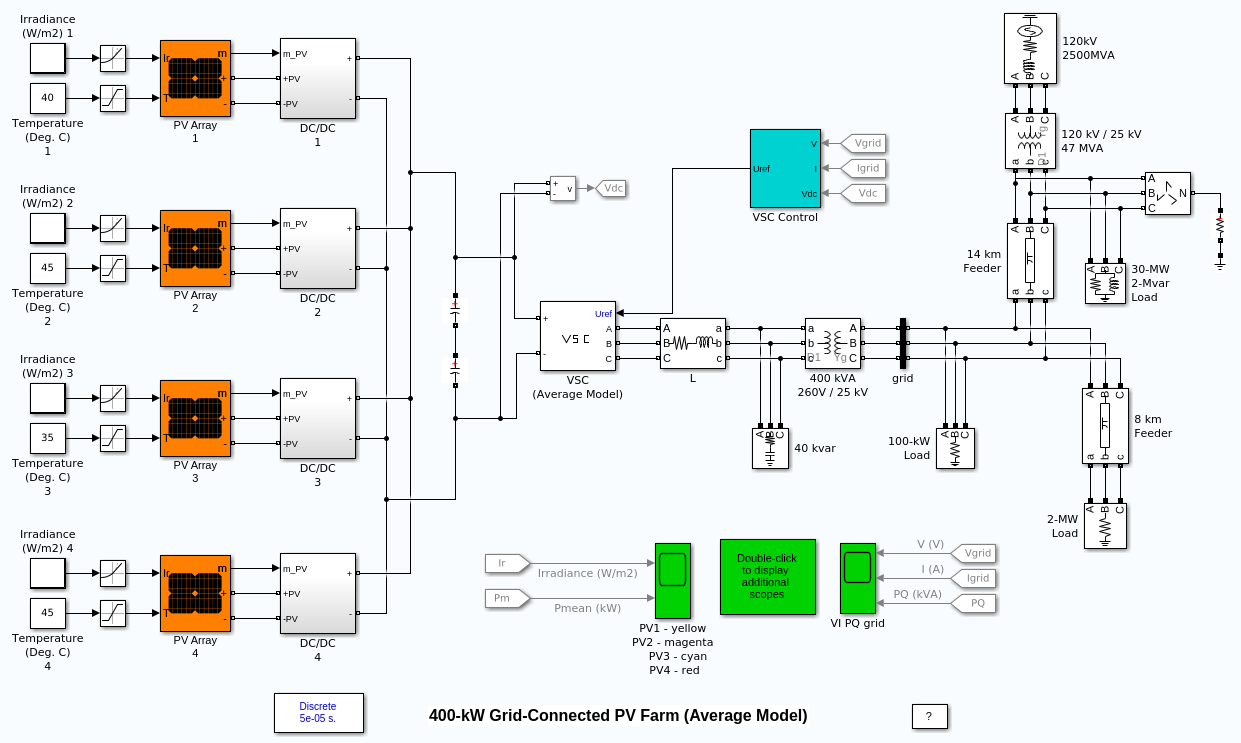

Ферма PV состоит из четырех массивов PV, обеспечивающих максимум 100 кВт при 1000 W/m2 солнечного излучения. Один блок массива PV состоит из 64 параллельных строк, где каждая строка имеет 5 модулей SPR-315E SunPower, соединенных последовательно.

Каждый массив PV соединяется с преобразователем DC/DC (средняя модель). Выходы усилителей подключены к общей шине постоянного тока 500 В. Каждое усиление контролируется отдельными трекерами Максимальной Точки Степени (MPPT). MPPT используют метод «Возмущение и наблюдение», чтобы варьировать напряжение на клеммах массива PV, порядок получить максимально возможную степень.

Трехфазный преобразователь источника напряжения (VSC) преобразует 500 В постоянного тока в 260 В переменного тока и сохраняет единичный коэффициент степени. Для соединения конвертера 260V/25kV сеткой используется 400-kVA трехфазный соединительный трансформатор. Модель сетки состоит из типичных 25-kV распределений и 120-kV эквивалентной системы передачи.

В средней модели усилитель и преобразователи VSC представлены эквивалентными источниками напряжения, генерирующими переменное напряжение, усредненное в течение одного цикла частоты переключения. Такая модель не представляет гармоники, но динамика, вытекающая из взаимодействия системы управления и степени, сохраняется. Эта модель позволяет использовать намного большие временные шаги (50 нас), что приводит к гораздо более быстрой симуляции.

Обратите внимание, что в средней модели четыре модели PV-массивов содержат алгебраический цикл. Алгебраические циклы требуются для получения итеративного и точного решения PV- моделей, когда используются большие шаги расчета. Эти алгебраические циклы легко решаются Simulink ®.

Симуляция

Запустите симуляцию и увидите результирующие сигналы на различных возможностях. Эта трехсекундная симуляция позволяет нам наблюдать операцию каждой отдельной системы PV Array под различными облучениями.
