Радиомодуль AM Приемника

Этот пример показывает упрощенную AM- приемника. Один тональный сигнал в 2kHz передается с несущей частотой 600kHz. Переменная конденсатор, Cres, в резонансной схеме используется в порядок для прохождения определенного диапазона частот. Когда резонанс проходит через 600kHz, сигнал захватывается и усиливается двухступенчатым усилителем степени класса А. Сигнал наконец извлекается детектором диода, где он обычно передается на усилитель звука (не включенный здесь). На Возможности отображаются конечный выход, значение резонансной емкости и принятые и усиленные сигналы.

Модель

Подсистема диодного детектора

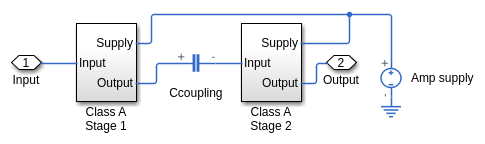

Двухкаскадная подсистема усилителя

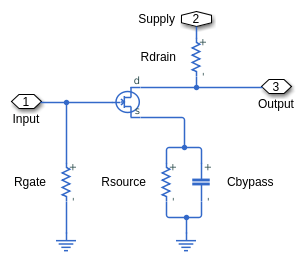

Подсистема ступени 1 класса A

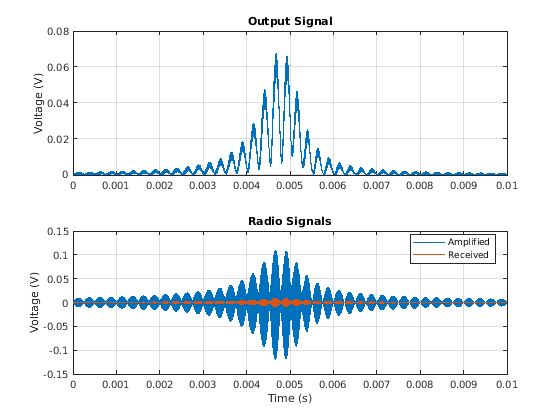

Результаты симуляции из Simscape Logging

На графиках ниже показаны принятые, усиленные и выходные сигналы в радиоприемнике. Когда резонанс в резонансной схеме проходит через 600kHz, сигнал захватывается и усиливается двухступенчатым усилителем степени класса А.
