Стойкий генератор

Этот пример показывает реализацию устойчивой схемы генератора. Выходное напряжение схемы V2 нестабильно колеблются между высоким и низким состояниями.

В начальный момент времени оба транзистора отключены, и напряжения на C1 и C2 равны нулю. C1 начинает заряжаться через R4 и Транзистор 1 базово-эмиттерного соединения. Точно так же C2 заряды через соединение R2 и Транзистор 2 с базовым эмиттером. Следовательно, напряжения V1 и V2 повышаются, и резисторы R1 и R3 начинают проводить, ток в R1 немного выше, чем R3 > R1. R1 действует, чтобы увеличить потенциал на базе Транзистора 1. Транзистор 1 поэтому менее насыщен, чем Транзистор 2, и V1-V2 увеличивается. В конечном счете C2 становится полностью заряженным, и базовый ток Транзистора 2 останавливается, выключая транзистор. V2 затем идет высоко, и C1 снова начинает заряжаться, тем самым включая Транзистор 1. Когда C1 становится полностью заряженным, Транзистор 1 выключается, и устойчивая схема продолжает вращаться между этими двумя состояниями.

Эта схема является примером численно сложной схемы для сетевых симуляторов. Численный вызов обусловлен экспоненциально возрастающими градиентами, происходящими во время переключения. Омическое сопротивление транзистора по умолчанию и условия емкости соединения добавлены, чтобы улучшить числовые свойства схемы.

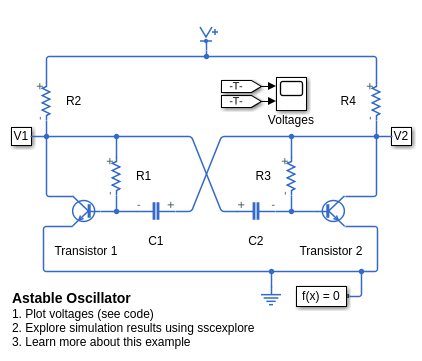

Модель

Результаты симуляции из Simscape Logging

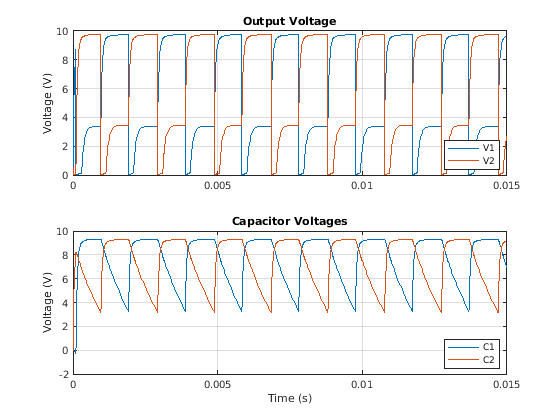

На графиках ниже показаны напряжения в цепи стабильного генератора. Зарядка и разрядка конденсаторов C1 и C2 включает и отключает транзисторы.
