Преобразователь постоянного тока класса E
Этот пример показывает преобразователь степени класса E с управлением частотой. Простое интегральное управление реализовано в Simulink ® в блоке Controller и предназначено для доставки 100W в нагрузку 5 Ом. Переключатель является LDMOS, высоковольтным транзистором с нелинейной емкостной моделью, и R Trans является эквивалентным последовательным сопротивлением трансформатора. На Выход возможностей показано напряжение стока-источника для оценки напряжения на переключателе. Обратите внимание, что из-за нелинейной выходной емкости транзистора пиковое напряжение выше, чем ожидалось бы, если бы выходная емкость была постоянной. Кроме сложения, возможности также показывают сигнал управления частотой, выходом напряжение и ссылка значение выхода напряжения. Эта модель может использоваться, чтобы вычислить выход информацию о степени из компонентов схемы.

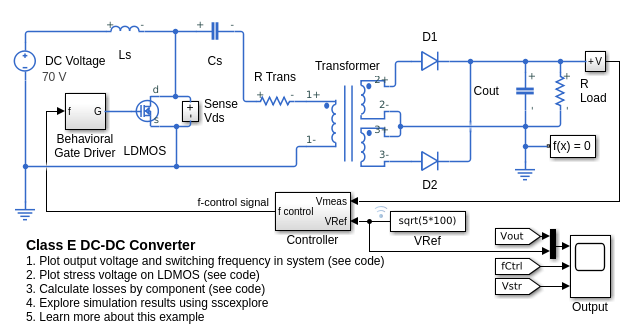

Модель
Результаты симуляции из Simscape Logging

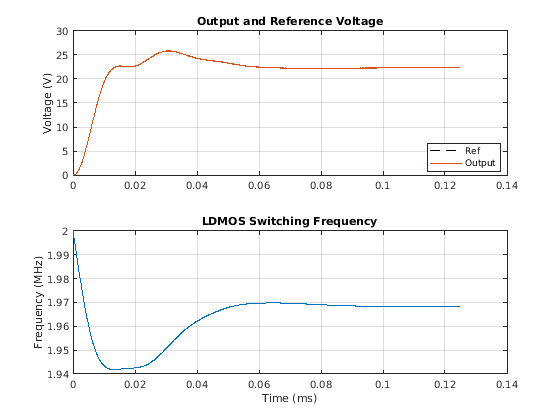

Рисунок ниже показывает выходное напряжение по сравнению с опорным напряжением. Это также показывает изменение частоты переключения, которое является тем, как система управления пытается сделать выход отслеживать ссылку напряжение.

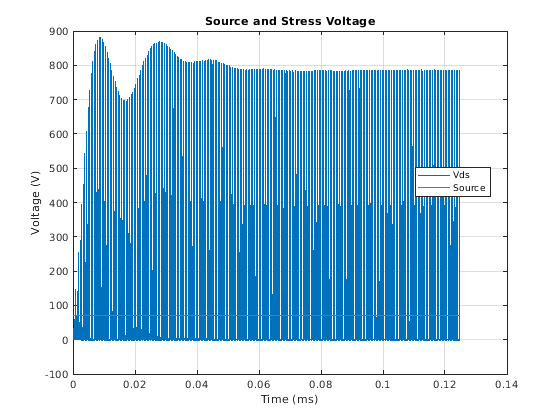

Рисунок ниже показывает напряжение напряжения на LDMOS по сравнению с напряжением источника. Эта архитектура для преобразователя степени требует значительно более высокого напряжения напряжения, чем архитектуры с двумя полупроводниковыми устройствами.
В таблице ниже показаны степени, рассеянные отдельными компонентами в модели ee_converter_dcdc_class_e. Эти итоговые значения были рассчитаны из результатов симуляции с использованием зарегистрированных переменных Simscape™ и ee_getPowerLossSummary утилиты расчета потерь. Показана общая выходная степень в нагрузке, а также потери.
Averaging power data from 0.0001s to 0.000125s.
Total efficiency = 90.4772% for an output power of 99.9029W.
Loss contributions are shown below.
LoggingNode Power
______________________________________________ _____
{'ee_converter_dcdc_class_e.LDMOS' } 3.49
{'ee_converter_dcdc_class_e.R_Trans.Resistor'} 2.81
{'ee_converter_dcdc_class_e.D2' } 1.91
{'ee_converter_dcdc_class_e.D1' } 1.79
{'ee_converter_dcdc_class_e.Cs' } 0.26
{'ee_converter_dcdc_class_e.Ls' } 0.25
{'ee_converter_dcdc_class_e.Cout' } 0
